XB5AW33B5 Schneider - Harmony XB5 - bouton poussoir lumineux vert Ø22 - impulsion - 24V - 1NO+1NF

Bouton poussoir lumineux Schneider Harmony XB5AW33B5 : la commande de marche 24V à coût optimisé

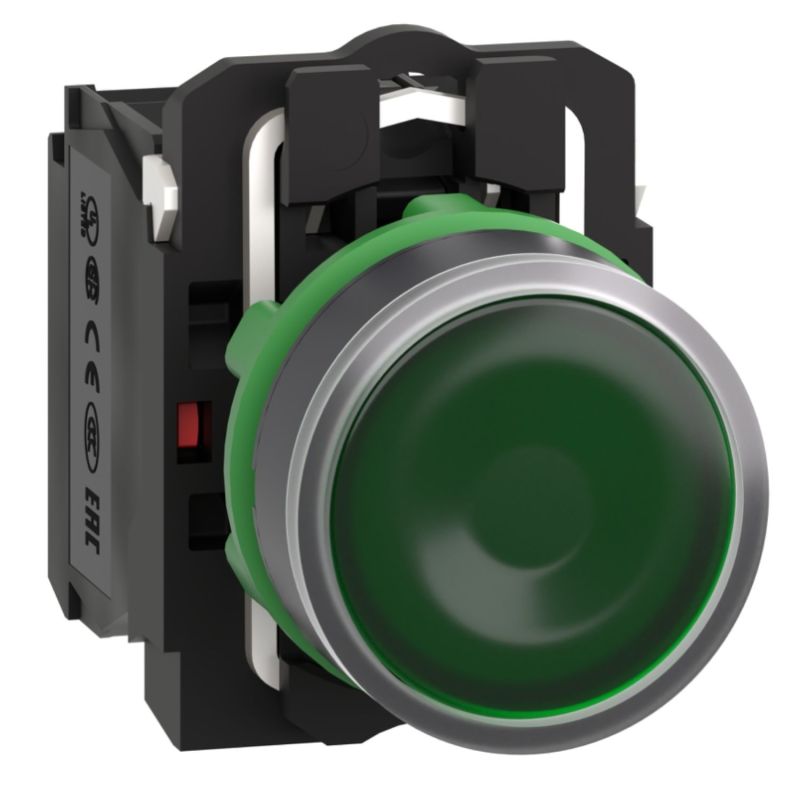

Le bouton poussoir lumineux XB5AW33B5 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle représente la configuration la plus universelle de l'industrie à un coût optimisé : tête verte normalisée pour la marche, LED 24VACDC qui confirme visuellement l'état actif, bloc 1NO + 1NF avec ouverture positive, et collerette plastique pour réduire le coût matériel. Une commande complète en un seul appareil pour piloter et visualiser le démarrage de vos équipements industriels — sans surcoût mécanique inutile.

Vert lumineux : la signature visuelle de la marche en cours

L'association d'une tête verte et d'un éclairage LED est l'une des combinaisons les plus emblématiques de l'industrie. Pour un opérateur, voir une LED verte allumée sur un pupitre signifie immédiatement et sans ambiguïté que la fonction commandée est active et fonctionne correctement. C'est un standard ergonomique universellement compris :

• Identification immédiate de l'état "machine en marche" depuis l'autre bout d'un atelier
• Confirmation visuelle que la commande de démarrage a bien été prise en compte
• Détection rapide d'un arrêt anormal : extinction de la LED = anomalie probable
• Réduction des erreurs opérateur : pas besoin de vérifier l'écran ou la documentation
• Cohérence visuelle avec les autres signalisations vertes du pupitre

XB4 ou XB5 lumineux : quelle gamme choisir ?

Schneider Electric propose deux gammes complémentaires au sein de la collection Harmony pour les boutons-poussoirs lumineux Ø22 mm. Comprendre leurs différences permet de choisir la référence la plus adaptée à votre besoin :

• XB4 lumineux (collerette métal chromé) : version premium, robustesse mécanique maximale (IK06), embase zamak. Recommandé pour les environnements industriels exigeants, les applications soumises à des chocs fréquents ou les installations à très long terme.
• XB5 lumineux (collerette plastique) : version économique, performances électriques et lumineuses identiques mais robustesse mécanique légèrement inférieure (IK05), embase plastique. Recommandé pour les équipements OEM, les armoires standard, les installations à budget maîtrisé et les pupitres légers.

Performances électriques et lumineuses identiques

Il est important de souligner que le XB5AW33B5 ne fait aucun compromis sur les performances électriques ni sur la qualité d'éclairage par rapport au XB4 équivalent : même LED 24VACDC, même durée de vie 100 000 heures, même consommation 18 mA, même bloc 1NO + 1NF, même ouverture positive sur le NF, même étanchéité IP66/67/69/69K. La différence se situe uniquement sur les aspects mécaniques périphériques.

Pourquoi choisir un bouton poussoir vert lumineux ?

Dans l'industrie, le code couleur des boutons-poussoirs répond à des conventions précises (CEI 60073). Le vert est universellement associé aux fonctions de :

• Mise en marche de machine ou d'équipement
• Démarrage de cycle de production
• Mise sous tension auxiliaire
• Validation de mode normal ou retour à l'état nominal

En version lumineuse, le vert prend une dimension supplémentaire : il ne se contente plus de désigner la commande de marche, il signale aussi visuellement que la marche est effective. Cette double information (la couleur indique la fonction, la lumière indique l'état) est immédiatement comprise par tout opérateur, sans formation spécifique : c'est le code visuel le plus universel de l'industrie.

Modes d'utilisation typiques

Le XB5AW33B5 est généralement utilisé selon plusieurs configurations classiques :

• Bouton + voyant de marche intégrés : la LED s'allume tant que la machine fonctionne (la plus courante)
• Confirmation d'appui : la LED s'illumine brièvement à chaque démarrage validé
• Indication de mode automatique : la LED reflète l'état logique remonté par l'automate
• Témoin de présence tension auxiliaire : la LED confirme que le circuit de commande est sous tension

L'avantage du 24V CA/CC : compatibilité avec les automates modernes

Le 24V CA/CC est la tension standard de l'industrie moderne pour les circuits de commande, les automates programmables, les capteurs et les actionneurs basse tension. Choisir cette version offre plusieurs avantages :

• Compatibilité directe avec les sorties d'automate sans interface ni relais intermédiaire
• Sécurité TBT (très basse tension) : aucun risque d'électrisation lors du contact accidentel
• Tolérance étendue : la LED accepte aussi bien le CA que le CC, simplifiant les choix de câblage
• Standard universel : compatible avec toutes les marques d'automates (Siemens, Schneider, Allen-Bradley, etc.)
• Pilotage logique : la LED peut refléter directement un état remonté par l'automate

La technologie LED universelle Schneider

La gamme Harmony XB5 utilise une LED universelle nouvelle génération qui présente plusieurs avantages par rapport aux ampoules à incandescence traditionnelles :

• Durée de vie exceptionnelle : 100 000 heures à tension nominale et 25°C, soit plus de 11 ans en utilisation continue
• Consommation réduite : seulement 18 mA, idéal pour les applications multi-points
• Luminosité supérieure et stable dans le temps, contrairement aux lampes à filament qui faiblissent
• Insensibilité aux chocs et vibrations : pas de filament fragile
• Échauffement minimal : pas de risque de brûlure ni de détérioration de la lentille
• Allumage instantané sans temps de chauffe

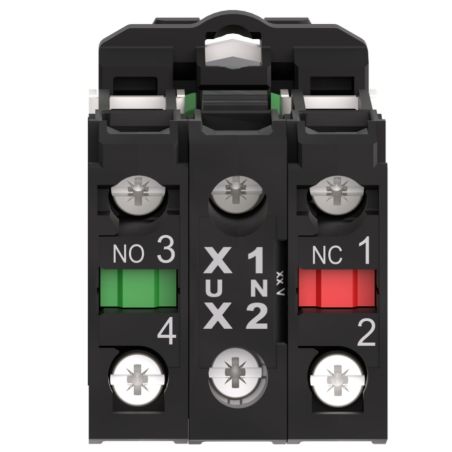

Le bloc 1NO + 1NF : la polyvalence dans un seul appareil

Le XB5AW33B5 est équipé d'un bloc de contact double 1NO + 1NF, ce qui décuple ses possibilités d'utilisation par rapport à un simple bouton 1NO ou 1NF :

• Contact NO (13-14) : se ferme à l'appui — typiquement utilisé pour activer le démarrage (envoi de signal vers l'automate, alimentation d'un relais de marche, etc.)
• Contact NF (21-22) à ouverture positive : s'ouvre à l'appui — typiquement utilisé pour verrouiller mécaniquement une autre fonction (par exemple, désactiver le bouton d'arrêt pendant la phase de démarrage, ou confirmer l'état de marche dans un circuit de surveillance)

L'ouverture positive du contact NF (conforme à la CEI 60947-5-1 annexe K) renforce la fiabilité du circuit en garantissant mécaniquement la coupure.

Caractéristiques techniques détaillées

Construction et dimensions

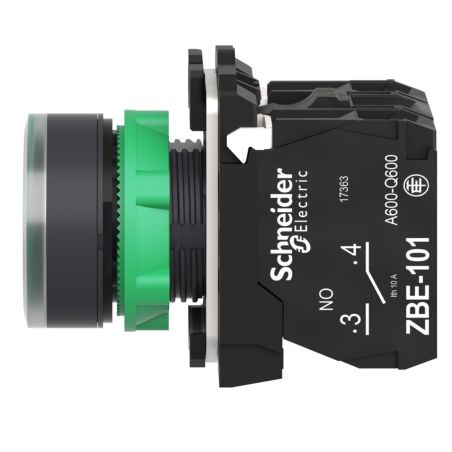

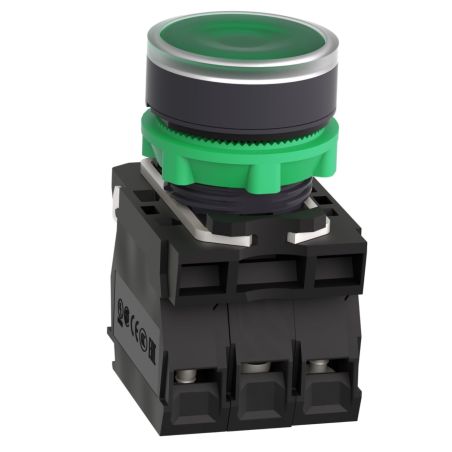

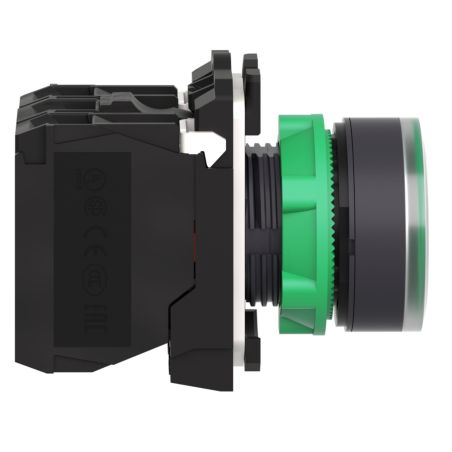

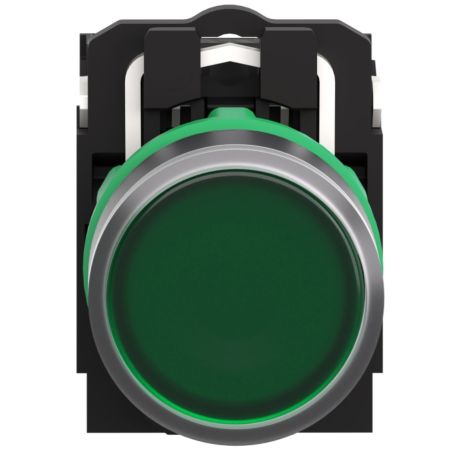

La tête de manœuvre du XB5AW33B5 est de forme ronde avec un profil vert affleurant équipé d'une lentille lisse qui diffuse uniformément la lumière de la LED. Sa collerette en plastique gris foncé et son embase plastique offrent une légèreté remarquable (56 g seulement) tout en conservant la durabilité Schneider. Les dimensions du produit complet (42 x 30 x 57 mm) intègrent le bloc lumineux. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché.

Caractéristiques de la LED

• Source lumineuse : LED universelle intégrée, capsule verte
• Tension d'alimentation : 24V CA/CC (50/60 Hz)
• Plage de tension acceptée : 19,2 à 30V CC / 21,6 à 26,4V CA
• Consommation : 18 mA
• Type de signalisation : permanent
• Durée de vie : 100 000 heures à tension nominale et 25°C

Performances électriques des contacts

• Configuration : 1 NO (13-14) + 1 NF (21-22) à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Compatibilité électromagnétique (CEM)

Spécificité importante des produits lumineux, le XB5AW33B5 offre une excellente compatibilité électromagnétique :

• Tenue aux décharges électrostatiques : 6 kV au contact, 8 kV à l'air libre
• Tenue aux ondes de choc : 1 kV
• Tenue aux transitoires rapides : 2 kV
• Tenue aux champs électromagnétiques rayonnés : 10 V/m
• Émission électromagnétique : Classe B (CEI 55011)

Robustesse et durabilité

La durée de vie mécanique exceptionnelle de 10 millions de cycles et la durée de vie électrique de 1 million de cycles (en AC-15) font du XB5AW33B5 un investissement durable. La force d'actionnement de 3,8 N et la course de 4,3 mm offrent un toucher précis et confortable pour l'opérateur, identique à celui des XB4 lumineux.

Étanchéité et résistance aux environnements hostiles

Le XB5AW33B5 se distingue par ses indices de protection exceptionnels :

• IP66 : protection totale contre la poussière et les jets d'eau puissants
• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques (légèrement inférieure au XB4 IK06, mais supérieure aux XB5 non lumineux IK03 grâce au bloc lumineux qui renforce la structure)
• Tenue aux vibrations : 5 gn de 2 à 500 Hz
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température : -40°C à +70°C

Ces caractéristiques rendent le XB5AW33B5 parfaitement adapté aux industries agroalimentaires, pharmaceutiques et chimiques où les contraintes d'hygiène et de nettoyage haute pression sont importantes. Pour les environnements à forts chocs mécaniques (industrie lourde, mines, sidérurgie), il est en revanche préférable de privilégier la version XB4 métal lumineuse.

Installation et raccordement du bouton poussoir XB5AW33B5

Montage simple et rapide

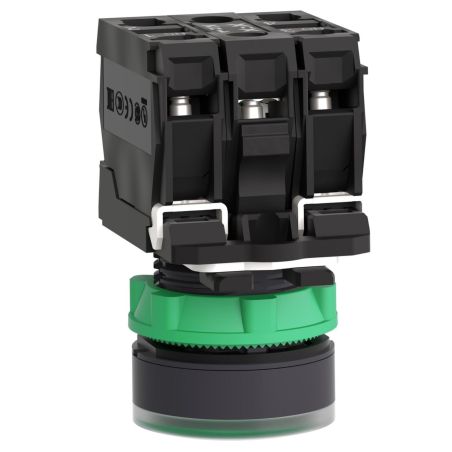

L'installation du XB5AW33B5 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps. La tête lumineuse, le bloc LED et le bloc de contacts s'assemblent par clipsage grâce au système Schneider, garantissant une liaison mécanique fiable et un démontage facile pour la maintenance.

Raccordement électrique des contacts

Le raccordement des contacts s'effectue via des bornes à vis-étrier conformes à la norme CEI 60947-1 :

• Avec embout : jusqu'à 2 x 1,5 mm²
• Sans embout : 1 x 0,22 mm² à 2 x 2,5 mm²
• Couple de serrage recommandé : 0,8 à 1,2 N.m
• Repères : (13-14) pour le NO, (21-22) pour le NF

Alimentation de la LED

L'alimentation de la LED s'effectue sur des bornes dédiées en 24V CA ou CC. Pour utiliser la LED comme témoin de marche, raccorder l'alimentation sur la sortie d'un automate qui pilote l'état "machine en marche", ou sur un contact auxiliaire d'un contacteur de marche.

Applications et domaines d'utilisation

Grâce à sa double fonction commande de marche + signalisation visuelle et son rapport qualité-prix attractif, le bouton poussoir lumineux Harmony XB5AW33B5 vert s'utilise dans de très nombreux secteurs :

• Équipements OEM : intégration dans des produits finis à coût optimisé avec témoin de marche
• Pupitres de commande automate : démarrage avec retour visuel d'état piloté par l'API
• Machines-outils standard : démarrage de cycle avec confirmation lumineuse de la marche
• Lignes de production automatisées : commande de mise en route avec indication active
• Convoyeurs et chaînes de production : visualisation immédiate du fonctionnement

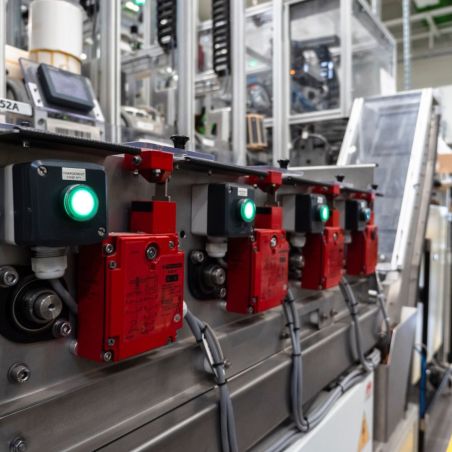

• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Coffrets de commande standard : témoin de marche à coût maîtrisé
• Pupitres mobiles et boîtes à boutons : la légèreté du plastique est un atout
• Maintenance industrielle : remplacement courant à coût optimisé

Normes et certifications

Le XB5AW33B5 est conforme aux normes internationales les plus exigeantes :

• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)
• Normes CEM : CEI 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 55011 Classe B

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval et offshore.

Pourquoi choisir le bouton poussoir lumineux Schneider XB5AW33B5 ?

En optant pour le Schneider Harmony XB5AW33B5, vous équipez vos pupitres de la combinaison la plus universelle de l'industrie à un coût optimisé : un bouton de marche vert qui s'illumine pour confirmer l'état actif de la machine, sur un appareil à collerette plastique. Les performances électriques et lumineuses étant identiques au XB4 lumineux métal, c'est l'investissement idéal pour les équipements OEM, les machines standard à fort volume et les armoires industrielles à budget maîtrisé. Livré en 24/48h depuis nos stocks et garanti 18 mois.
