Questions fréquentes

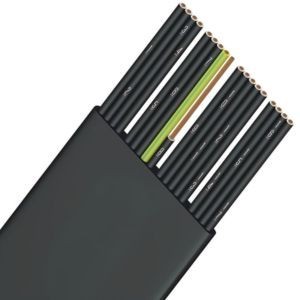

Qu'est-ce que la désignation H07 VVH6-F ?
La désignation H07 VVH6-F suit la nomenclature harmonisée européenne CENELEC. Chaque lettre et chiffre apporte une information précise sur la construction du câble :
H : câble harmonisé selon la norme HD 359 S2 / EN 50214
07 : tension de service 450/750 V
VV : isolation et gaine en PVC
H6 : profil méplat rectangulaire
F : âme souple classe 5 (conducteurs multibrins fins)
C'est l'équivalent allemand du NGFLGÖU et il est distribué partout en Europe avec le marquage HAR garantissant la conformité à la norme harmonisée.
Quelle est la durée de vie d'un câble H07 VVH6-F ?
La durée de vie d'un câble méplat dépend principalement du nombre de cycles de flexion, du respect du rayon de courbure minimum (10 × l'épaisseur) et de la vitesse de déplacement. Dans des conditions normales d'utilisation (vitesse ≤ 1,6 m/s, rayon de courbure respecté, fixations correctes avec pinces de festonnage adaptées), un câble H07 VVH6-F peut assurer plusieurs millions de cycles de flexion, soit généralement entre 5 et 15 ans de service intensif selon la fréquence d'utilisation de l'équipement.
Pourquoi la vitesse est-elle limitée à 1,6 m/s ?
Cette limite est fixée par la norme NF EN 50214 et correspond aux sollicitations mécaniques maximales que le câble peut supporter sans dégradation prématurée. Au-delà de 1,6 m/s, les forces d'inertie subies lors des accélérations et décélérations du câble (notamment au niveau des pinces de festonnage et du câble porteur) provoquent un écrouissage accéléré du cuivre et une fatigue précoce de la gaine PVC. Pour des équipements à vitesse supérieure (chariots rapides, robots), il faut s'orienter vers des câbles spécialisés type chaîne énergie (CY flex) ou câble festonnage haute vitesse.
Qu'est-ce que le montage en festons ?
Le montage en festons (ou festonnage) est le mode de pose caractéristique du H07 VVH6-F. Le câble est suspendu à des galets coulissants le long d'un câble porteur tendu ou d'un rail en U. Chaque galet porte une pince qui enserre le câble par son épaisseur. Lorsque l'équipement alimenté (pont roulant, chariot) se déplace, les galets coulissent et le câble se replie en accordéon entre les galets, formant des boucles régulières — les fameux « festons ». Ce système élégant absorbe tout le mouvement de l'équipement sans contrainte sur le câble, à condition que celui-ci se replie toujours selon le même axe (d'où l'intérêt du profil méplat).
La longueur de 35 m est-elle une limite stricte ?
La longueur de suspension maximale de 35 m correspond à la longueur maximale entre deux points de fixation fixes (extrémités de la course). Cette limite est liée au poids propre du câble qui, sur une trop grande longueur, exercerait une traction excessive sur les pinces de festonnage et sur le câble lui-même. Pour des équipements nécessitant une plus grande course, il faut soit ajouter des points de relais intermédiaires, soit choisir un câble spécialement renforcé avec porteur intégré. N'hésitez pas à nous contacter pour les installations particulières.
Le H07 VVH6-F peut-il être utilisé en extérieur ?
Oui. Grâce à sa bonne tenue aux UV et à la moisissure, le H07 VVH6-F convient parfaitement aux équipements installés en extérieur : ponts roulants de chantier, monte-charges sur façade, scènes de plein air, grues de port. Sa plage de température permet l'utilisation de -15 °C à +70 °C en mobile (-30 °C à +70 °C en pose fixe). Pour des conditions climatiques particulièrement extrêmes ou une exposition prolongée aux hydrocarbures, d'autres types de câbles spécialisés peuvent être plus adaptés.
Que signifient les désignations 4G1,5, 7G1,5, 12G1,5, etc. ?
Le chiffre indique le nombre total de conducteurs dans le câble. Le G signifie que l'un des conducteurs est un conducteur de protection (vert/jaune). Exemples :
4G1,5 : 4 conducteurs de 1,5 mm² dont 1 vert/jaune (triphasé + terre)
5G1,5 : 5 conducteurs (triphasé + neutre + terre)
12G1,5 : 12 conducteurs dont 1 vert/jaune — typique des ponts roulants nécessitant le transport de nombreux signaux de commande en plus de la puissance
24G1,5 : 24 conducteurs dont 1 vert/jaune — pour les équipements complexes (ponts de grande capacité, machines multi-axes)
À partir de 6 conducteurs, les conducteurs sont numérotés en noir (avec 1 vert/jaune) selon la norme HD 308 S2 pour faciliter le repérage lors du raccordement.
Peut-on utiliser le H07 VVH6-F dans une chaîne porte-câbles ?
C'est techniquement possible mais sous-optimal. Le H07 VVH6-F est conçu et optimisé pour le festonnage (repli libre en boucles régulières). Dans une chaîne porte-câbles, les contraintes mécaniques sont différentes : flexion en rouleau, frottement avec les maillons, cycles plus rapides. Pour ce type d'application, il est préférable d'utiliser des câbles spécifiquement conçus pour chaîne énergie (câbles type CY flex ou Ölflex Chain), qui offrent une meilleure tenue en fatigue dans ces conditions particulières.
