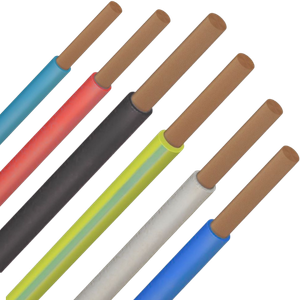

Fil souple sans halogène – H07Z1-K, H05Z1-K, H07Z-K et H05Z-K de 0,75 à 240 mm²

Le fil souple sans halogène est un conducteur en cuivre multibrins (classe 5) isolé avec un matériau thermoplastique LSOH (Low Smoke Zero Halogen). Il remplace le fil souple classique en PVC (H07VK / H05VK) dans toutes les installations où la sécurité incendie est un critère déterminant. Retrouvez l'ensemble de notre gamme de fil électrique, incluant le fil rigide H07VU, le fil rigide H07VR, le fil rigide sans halogène H07Z1-R et les cosses et embouts indispensables au raccordement de fils souples.

Notre catalogue couvre quatre désignations complémentaires — H07Z1-K, H05Z1-K, H07Z-K et H05Z-K — disponibles en couronne de 100 m ou à la coupe au mètre selon la section. Avec des sections allant de 0,75 mm² à 240 mm², vous trouverez le fil adapté à chaque besoin : du câblage de signalisation basse tension jusqu'aux raccordements de puissance en tableau général.

Les 4 types de fils souples sans halogène : comment les différencier ?

Fil H07Z1-K – 450/750 V – de 1,5 à 240 mm²

Le fil H07Z1-K est la version sans halogène du fil souple H07VK. Son isolation en polyoléfine LSOH de type 1 lui confère un classement Euroclasse Cca-s1,d1,a1 selon la norme EN 50575. C'est le fil souple sans halogène le plus courant pour les installations fixes en ERP et IGH. Sa tension assignée de 450/750 V le rend adapté aux circuits de puissance, au câblage de tableaux et d'armoires électriques, et aux dérivations individuelles. Nous le proposons en sections de 1,5 mm² à 240 mm².

Fil H05Z1-K – 300/500 V – 0,75 et 1 mm²

Le fil H05Z1-K est l'équivalent sans halogène du fil H05VK. Sa tension assignée de 300/500 V le destine aux circuits de signalisation, de commande et aux appareils de faible puissance. Son classement Euroclasse et ses propriétés LSOH sont identiques au H07Z1-K. Nous le proposons en sections de 0,75 mm² et 1 mm², en couronne de 100 m.

Fil H07Z-K – 450/750 V – de 1,5 à 35 mm²

Le fil H07Z-K est un fil souple sans halogène conforme à la norme EN 50525-3-41. Il se distingue du H07Z1-K par son isolation en caoutchouc LSZH (au lieu de la polyoléfine), ce qui lui confère une meilleure résistance chimique, aux huiles et une température de fonctionnement élevée pouvant atteindre 90 °C en continu. Il est particulièrement adapté aux environnements industriels exigeants. Nous le proposons en sections de 1,5 mm² à 35 mm².

Fil H05Z-K – 300/500 V – 0,75 et 1 mm²

Le fil H05Z-K est la version basse tension (300/500 V) du H07Z-K. Il partage les mêmes caractéristiques d'isolation en caoutchouc LSZH avec une résistance thermique jusqu'à 90 °C. Destiné aux circuits de commande, de signalisation et au câblage interne d'appareils, il est disponible en sections de 0,75 mm² et 1 mm².

Pourquoi choisir un fil souple sans halogène ?

Depuis l'entrée en vigueur de l'arrêté du 17 mai 2024 (applicable aux permis déposés à partir du 23 mai 2025), les ERP (établissements recevant du public) et les IGH (immeubles de grande hauteur) doivent être équipés de conducteurs et câbles sans halogène. Le fil souple sans halogène répond à cette obligation réglementaire en offrant trois avantages majeurs en cas d'incendie par rapport au fil souple classique en PVC :

• Fumées peu opaques : la visibilité est préservée, facilitant l'évacuation des occupants et l'intervention des secours.
• Absence de gaz toxiques et corrosifs : l'isolation ne contient pas de chlore, fluor ou brome, éliminant le risque de production d'acide chlorhydrique.
• Non-propagation de l'incendie : les fils sont classés non-propagateurs de la flamme selon les normes EN 60332-1 et EN 60332-3.

Au-delà de la conformité réglementaire, le fil souple sans halogène protège également les équipements électroniques sensibles (serveurs, automates, systèmes de sécurité) contre les dommages causés par les fumées corrosives en cas de sinistre.

Caractéristiques techniques communes

Construction

Tous les fils souples sans halogène de notre gamme partagent une construction similaire : un conducteur en cuivre multibrins de classe 5 (souple) conforme à la norme IEC 60228, recouvert d'une isolation thermoplastique ou élastomère sans halogène. Cette souplesse de classe 5 les distingue des fils rigides (H07Z1-R en classe 2, H07VU en classe 1) et les rend particulièrement adaptés au câblage d'armoires, de tableaux et de luminaires, où les espaces de raccordement sont réduits et nécessitent des rayons de courbure serrés.

Tableau comparatif des 4 désignations

Quelle section de fil souple sans halogène choisir ?

Le choix de la section dépend de l'intensité du circuit et de la longueur de la ligne. Voici les usages les plus courants :

• 0,75 et 1 mm² (H05Z1-K / H05Z-K) : circuits de signalisation, commande, câblage interne d'appareils et luminaires.
• 1,5 mm² : circuits d'éclairage protégés par un disjoncteur 10 ou 16 A.
• 2,5 mm² : circuits de prises de courant protégés par un disjoncteur 20 A.
• 4 à 6 mm² : circuits spécialisés (plaques de cuisson, chauffe-eau, bornes de recharge).
• 10 à 16 mm² : alimentation de tableaux divisionnaires, câblage d'armoires industrielles.
• 25 à 240 mm² : raccordements de puissance en TGBT, colonnes montantes, départs principaux.

Pour les fortes sections destinées aux liaisons fixes de puissance, vous pouvez également considérer notre fil rigide H07Z1-R qui offre une meilleure tenue mécanique dans les bornes de connexion. Pour les circuits nécessitant un câble multiconducteur, consultez notre gamme de câbles électriques souples.

Domaines d'application

Tableaux et armoires électriques

Le fil souple sans halogène est le choix de prédilection pour le câblage interne des tableaux de distribution, armoires de commande et coffrets électriques. Sa souplesse de classe 5 permet de réaliser des raccordements dans des espaces réduits sans difficulté. Pour garantir un contact optimal dans les bornes, utilisez systématiquement des cosses et embouts de câblage adaptés à la section du fil. Un embout correctement serti évite le desserrage des brins et les échauffements au point de connexion.

Bâtiments recevant du public et IGH

Hôpitaux, écoles, centres commerciaux, hôtels, musées, aéroports, gares : le fil souple sans halogène est conforme aux exigences de la nouvelle réglementation incendie pour tous les ERP et IGH. Le fil H07Z1-K, avec son classement Euroclasse Cca-s1,d1,a1, répond aux exigences les plus strictes en matière de réaction au feu. Il est également recommandé pour les locaux présentant un risque d'incendie ou d'explosion, ainsi que pour les centralisations de compteurs.

Installations industrielles et environnements exigeants

Les fils H07Z-K et H05Z-K, grâce à leur isolation en caoutchouc LSZH résistant jusqu'à 90 °C, sont particulièrement adaptés aux environnements industriels où la température ambiante est élevée ou où une résistance aux huiles et aux produits chimiques est requise. Ils conviennent au câblage d'équipements, de machines et d'automates dans les usines, les ateliers de production et les locaux techniques.

Mise en œuvre et conseils de pose

Le fil souple sans halogène s'installe dans des conduits (gaine ICTA, tube IRL), en goulotte électrique, en moulure, en chemin de câbles ou directement dans les armoires et tableaux. Son rayon de courbure minimal est de 4 à 6 fois le diamètre extérieur selon la section. Quelques bonnes pratiques :

• Embouts de câblage obligatoires : un fil souple multibrins doit toujours être terminé par un embout serti avant insertion dans une borne à vis ou automatique, conformément aux règles de l'art.
• Repérage des conducteurs : respectez le code couleur de la norme NF C 15-100 — bleu pour le neutre, vert/jaune pour la terre, rouge/marron/noir pour les phases.
• Taux de remplissage : ne dépassez pas un tiers de la section intérieure de la gaine ICTA.
• Séparation des circuits : les fils de commande basse tension (H05Z1-K, H05Z-K) doivent être séparés des circuits de puissance dans les armoires pour éviter les perturbations électromagnétiques.

Normes et réglementation

Les fils souples sans halogène de notre gamme répondent à un ensemble de normes françaises et européennes :

• EN 50525-3-31 : norme produit pour les fils H07Z1-K et H05Z1-K (isolation polyoléfine)
• EN 50525-3-41 : norme produit pour les fils H07Z-K et H05Z-K (isolation caoutchouc)
• EN 50575 (RPC) : classification Euroclasse de la réaction au feu
• NF C 15-100 (édition 2024) : norme d'installation électrique basse tension
• EN 60754-1 : teneur en halogènes (≤ 5 mg HCl/g)
• EN 61034 : densité de fumée
• EN 60332-1 / EN 60332-3 : non-propagation de la flamme et de l'incendie
• IEC 60228 : classes de conducteurs (classe 5 – souple)
• Arrêté du 17 mai 2024 : obligation de câbles sans halogène en ERP et IGH
