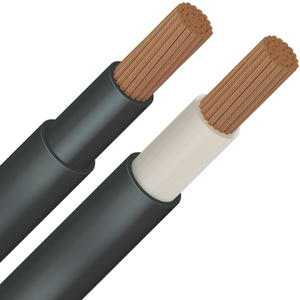

Câble RV-K 1000 V – Câble souple industriel en cuivre de 1,5 à 240 mm²

Le câble RV-K 1000 V (aussi appelé U1000 RV-K) est un câble multiconducteur souple de puissance, composé de conducteurs en cuivre de classe 5, isolés en polyéthylène réticulé (XLPE) et gainés en PVC. Sa tension assignée de 0,6/1 kV et sa grande souplesse en font le complément idéal du câble rigide U1000 R2V pour toutes les installations où la flexibilité est indispensable. Retrouvez l'ensemble de notre gamme de câbles électriques souples, ainsi que le câble souple H07RNF, le câble souple sans halogène H07ZZ-F, et nos fils électriques pour le câblage de vos tableaux et armoires.

Disponible en configurations monoconducteur et multiconducteur, en couronne, touret ou à la coupe au mètre, le câble RV-K couvre une gamme de sections allant de 1,5 mm² à 240 mm². Il s'installe aussi bien en intérieur qu'en extérieur, en pose aérienne, en chemin de câbles ou en enterré, pour l'alimentation d'équipements industriels, de tableaux divisionnaires ou de machines mobiles.

Pourquoi choisir le câble RV-K 1000 V ?

Le câble RV-K se positionne entre le câble rigide R2V et le câble caoutchouc H07RNF. Il combine la tension de service de 1 000 V du R2V avec la souplesse de manipulation d'un câble à conducteurs de classe 5. Ce positionnement unique en fait un choix privilégié dans de nombreuses situations :

• Souplesse supérieure au R2V : les conducteurs multibrins de classe 5 facilitent le tirage en gaine, le passage dans les cheminements complexes et le raccordement en tableau, là où le R2V rigide (classe 1 ou 2) peut s'avérer difficile à manipuler.
• Tension de 1 000 V : contrairement au câble H07RNF (limité à 450/750 V), le câble RV-K supporte une tension de 0,6/1 kV, ce qui le rend adapté aux réseaux de distribution basse tension et aux installations industrielles.
• Isolation XLPE haute performance : le polyéthylène réticulé offre une température de service de 90 °C en régime permanent (contre 70 °C pour le PVC), une meilleure résistance diélectrique et une durée de vie prolongée.
• Polyvalence de pose : intérieur, extérieur, enterré, en chemin de câbles, en goulotte ou en conduit — le câble RV-K s'adapte à toutes les configurations.

Caractéristiques techniques du câble RV-K

Construction et matériaux

Le câble RV-K est constitué de conducteurs en cuivre multibrins de classe 5 conformes à la norme IEC 60228, garantissant une excellente souplesse. Chaque conducteur est isolé individuellement en polyéthylène réticulé (XLPE), un matériau thermodurci qui offre des performances électriques et thermiques supérieures au PVC. L'ensemble est regroupé sous une gaine extérieure en PVC noir résistante aux UV, à l'abrasion et aux intempéries. Le repérage des conducteurs suit le code couleur normalisé : bleu (neutre), vert/jaune (terre), marron/noir/gris (phases).

Données électriques et thermiques

• Tension assignée (Uo/U) : 0,6/1 kV
• Tension d'essai : 3,5 kV
• Température maximale en service continu : 90 °C sur l'âme
• Température de court-circuit : 250 °C pendant 5 secondes maximum
• Température minimale de pose : 0 °C
• Température ambiante d'utilisation : -10 °C à +60 °C
• Rayon de courbure minimal : 5 fois le diamètre extérieur
• Résistance aux UV : oui (gaine PVC noire)
• Indice d'étanchéité : AD8 (immersion)
• Norme produit : NF C 32-321 / UNE 21123-2
• Réaction au feu : non-propagation de la flamme selon EN 60332-1

Configurations et conditionnements

Le câble RV-K est proposé en plusieurs configurations pour couvrir l'ensemble des besoins d'une installation électrique :

• Monoconducteur (1x) : pour les liaisons de puissance entre tableaux, les colonnes montantes et les raccordements de TGBT. Les conducteurs individuels permettent un cheminement séparé des phases, du neutre et de la terre.
• Multiconducteur avec terre (3G, 4G, 5G) : pour les circuits complets monophasés ou triphasés — alimentation de machines, équipements mobiles, tableaux divisionnaires.
• Multiconducteur sans terre (2x, 3x, 4x, 5x) : pour les applications spécifiques où la terre est acheminée séparément.

Les conditionnements varient selon la section : couronne pour les petites sections, touret de 500 ou 1 000 m pour les sections moyennes, et coupe au mètre pour les fortes sections.

Domaines d'application du câble RV-K

Installations industrielles

Le câble RV-K est un incontournable des installations industrielles : alimentation de machines-outils, moteurs, compresseurs, pompes, variateurs de fréquence. Sa souplesse facilite la pose dans les environnements complexes (passerelles, chemins de câbles encombrés) et son isolation XLPE supporte les températures élevées rencontrées dans les locaux techniques. Sa résistance chimique et aux huiles en fait un choix pertinent pour les ateliers de production.

Distribution électrique et colonnes montantes

Grâce à sa tension de 1 000 V, le câble RV-K est parfaitement adapté aux liaisons entre tableaux, aux colonnes montantes d'immeubles et aux alimentations de TGBT. En version monoconducteur, il offre une flexibilité de tirage appréciable dans les gaines techniques verticales, tout en maintenant la même capacité de transport de courant que le câble R2V rigide équivalent.

Installations extérieures et enterrées

Le câble RV-K peut être posé en extérieur grâce à sa gaine PVC résistante aux UV et aux intempéries. Il est également adapté à la pose enterrée (directement en tranchée avec un grillage avertisseur, ou sous fourreau), avec un indice d'étanchéité AD8 permettant l'immersion. C'est un choix courant pour l'éclairage public, les alimentations de bâtiments annexes, les bornes de recharge extérieures et les installations agricoles.

Éclairage public et réseaux de distribution

Le câble RV-K est recommandé pour les réseaux de distribution locale et l'éclairage public. Sa souplesse facilite la pose dans les candélabres et les coffrets de rue, tandis que son isolation XLPE garantit une durée de vie prolongée même en conditions d'enfouissement.

Câble RV-K vs R2V : quelles différences ?

Le câble RV-K et le câble R2V (U1000 R2V) partagent la même tension de 0,6/1 kV et la même isolation en XLPE sous gaine PVC. Ils sont donc équivalents en termes de performances électriques et peuvent être utilisés dans les mêmes applications. La différence principale est la souplesse :

• Le R2V possède des conducteurs rigides de classe 1 (monobrin) ou classe 2 (câblé). Il est privilégié pour les installations fixes standards : raccordement compteur-tableau, circuits encastrés, liaisons enterrées de courte longueur.
• Le RV-K possède des conducteurs souples de classe 5 (multibrins fins). Il est préféré lorsque la souplesse est nécessaire : cheminements complexes, passages en gaine technique, raccordements en armoire, installations industrielles, poses nécessitant de nombreux changements de direction.

En résumé, le RV-K est la version souple du R2V. Il convient partout où le R2V est utilisé, avec l'avantage d'une manipulation beaucoup plus aisée, en particulier sur les fortes sections (25 mm² et au-delà) où le câble rigide devient difficile à cintrer.

Câble RV-K vs H07RNF : quelles différences ?

L'autre comparaison fréquente concerne le câble H07RNF. Les deux câbles sont souples et multiconducteurs, mais ils diffèrent sur plusieurs points :

• Tension : le RV-K supporte 0,6/1 kV contre 450/750 V pour le H07RNF. Le RV-K est donc adapté aux réseaux de distribution, pas le H07RNF.
• Isolation : le RV-K utilise du XLPE sous gaine PVC, tandis que le H07RNF utilise du caoutchouc néoprène. Le néoprène offre une meilleure résistance mécanique aux chocs, à la torsion et à l'abrasion sévère.
• Usage : le RV-K est principalement destiné aux installations fixes ou semi-fixes (distribution, colonnes montantes, alimentation de machines). Le H07RNF est conçu pour les utilisations mobiles intensives (rallonges de chantier, enrouleurs, outillage portatif).
• Pose enterrée : le RV-K peut être enterré directement. Le H07RNF n'est pas prévu pour l'enfouissement.

Si votre besoin est l'alimentation d'une installation fixe ou semi-fixe avec une tension de 1 000 V et une bonne souplesse de pose, le RV-K est le bon choix. Si vous recherchez un câble pour équipement mobile soumis à des contraintes mécaniques intenses, orientez-vous vers le câble H07RNF ou, pour les ERP/IGH, vers le câble H07ZZ-F sans halogène.

Mise en œuvre et conseils de pose

Le câble RV-K se pose de manière similaire au R2V, avec l'avantage d'une manipulation facilitée grâce à sa souplesse. Voici les recommandations pour une installation conforme :

• Pose en chemin de câbles ou en goulotte : le mode de pose le plus courant en milieu industriel et tertiaire. Respectez les règles de remplissage et séparez les courants forts des courants faibles.
• Pose enterrée : enfouissez le câble à une profondeur minimale de 50 cm sous un grillage avertisseur, ou passez-le sous fourreau. L'indice AD8 du câble RV-K autorise le contact direct avec le sol.
• Raccordement : pour les conducteurs souples de classe 5, utilisez des cosses et embouts de câblage sertis avant insertion dans les bornes. Employez des cosses tubulaires cuivre pour les raccordements sur jeux de barres.
• Rayon de courbure : respectez un minimum de 5 fois le diamètre extérieur du câble.
• Température de pose : ne posez pas le câble si la température ambiante est inférieure à 0 °C, car la gaine PVC pourrait se fissurer.

Normes et réglementation

Le câble RV-K est conforme aux normes suivantes :

• NF C 32-321 : norme française pour les câbles de puissance isolés au XLPE 0,6/1 kV
• UNE 21123-2 : norme européenne harmonisée pour les câbles RV-K
• IEC 60228 : classes de conducteurs (classe 5 – souple)
• EN 60332-1 : non-propagation de la flamme
• EN 50575 (RPC) : classification Euroclasse de la réaction au feu
• NF C 15-100 : norme d'installation électrique basse tension
• Directive RoHS et REACH : conformité environnementale

Note importante : le câble RV-K standard possède une gaine PVC contenant des halogènes. Il n'est donc pas conforme aux nouvelles exigences sans halogène de l'arrêté du 17 mai 2024 pour les ERP et IGH. Pour ces bâtiments, orientez-vous vers des câbles sans halogène comme le câble H07ZZ-F (souple) ou le câble FR-N1X6G3 (rigide). Le câble RV-K reste en revanche parfaitement adapté aux installations industrielles, résidentielles et tertiaires hors ERP/IGH.
