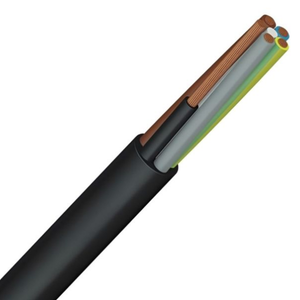

Câble souple H07ZZ-F – Câble sans halogène LSOH multiconducteur de 1,5 à 6 mm²

Le câble souple H07ZZ-F est un câble multiconducteur en caoutchouc sans halogène (LSOH), conçu pour les installations soumises à des contraintes mécaniques et à des exigences de sécurité incendie. Alternative directe au câble H07RNF classique, il offre les mêmes propriétés de souplesse et de robustesse tout en garantissant un comportement au feu conforme à la nouvelle réglementation ERP/IGH. Retrouvez l'ensemble de notre gamme de câbles électriques souples, ainsi que nos câbles rigides, nos fils électriques et nos accessoires de câblage.

Notre sélection de câbles H07ZZ-F est disponible en configurations 3G1,5 mm², 4G1,5 mm², 3G2,5 mm², 4G2,5 mm², 5G2,5 mm² et 5G6 mm², en couronne de 100 m, touret de 500 m ou à la coupe au mètre. Que vous ayez besoin d'alimenter un équipement mobile sur chantier ou de câbler une installation fixe en ERP, vous trouverez la configuration adaptée à votre projet.

Pourquoi choisir le câble H07ZZ-F sans halogène ?

Le câble H07ZZ-F est la réponse aux nouvelles exigences de sécurité incendie imposées par l'arrêté du 17 mai 2024. Dans les ERP et les IGH, tous les câbles installés dans le cadre de permis déposés à partir du 23 mai 2025 doivent être sans halogène. Là où le câble H07RNF en caoutchouc néoprène était utilisé jusqu'ici, le H07ZZ-F prend le relais en apportant un comportement au feu nettement supérieur :

• Fumées peu opaques et non toxiques : en cas d'incendie, le câble ne dégage pas de gaz halogénés, facilitant l'évacuation des occupants et protégeant les équipements électroniques sensibles.
• Non-propagation de l'incendie : conforme à la norme EN 60332-3, le câble ne propage pas la flamme le long de l'installation.
• Classement Euroclasse Cca : selon la norme EN 50575, le H07ZZ-F atteint un classement Cca-s1,d2,a1, conforme aux prescriptions réglementaires.

Si votre chantier concerne un centre commercial, un hôpital, un entrepôt industriel, un tunnel, un aéroport ou tout autre bâtiment accueillant du public, le câble H07ZZ-F vous garantit la conformité réglementaire sans compromis sur les performances mécaniques.

Caractéristiques techniques du câble H07ZZ-F

Construction et matériaux

Le câble H07ZZ-F est composé de conducteurs en cuivre multibrins de classe 5 (souples) conformes à la norme IEC 60228, assurant une excellente flexibilité. Chaque conducteur est isolé individuellement avec un élastomère réticulé sans halogène, puis l'ensemble est protégé par une gaine extérieure en caoutchouc LSZH robuste. Cette double protection lui confère une résistance mécanique, une résistance aux huiles, à l'eau et aux intempéries comparable au câble H07RNF traditionnel. Le repérage des conducteurs suit le code couleur normalisé : bleu (neutre), vert/jaune (terre), marron/noir/gris (phases).

Données électriques et thermiques

• Tension assignée : 450/750 V
• Température en utilisation flexible : -5 °C à +70 °C
• Température en installation fixe : -20 °C à +90 °C
• Température de court-circuit : 250 °C pendant 5 secondes maximum
• Rayon de courbure minimal : 10 fois le diamètre extérieur (en utilisation mobile)
• Norme produit : EN 50525-3-21
• Réaction au feu : Euroclasse Cca-s1,d2,a1 (EN 50575)
• Résistance aux huiles et aux graisses : oui (concentration faible à moyenne)
• Résistance aux UV : oui (pose fixe en extérieur)

Configurations et conditionnements disponibles

Le "G" dans la désignation (3G, 4G, 5G) indique la présence d'un conducteur vert/jaune de protection (terre). Le chiffre qui le précède correspond au nombre total de conducteurs. Voici les configurations proposées :

• H07ZZ-F 3G1,5 mm² : 3 conducteurs dont terre – circuits d'éclairage, petits équipements monophasés – couronne 100 m ou touret 500 m
• H07ZZ-F 4G1,5 mm² : 4 conducteurs dont terre – circuits de commande, moteurs triphasés de faible puissance – touret 500 m
• H07ZZ-F 3G2,5 mm² : 3 conducteurs dont terre – équipements mobiles monophasés de puissance moyenne – couronne 100 m ou touret 500 m
• H07ZZ-F 4G2,5 mm² : 4 conducteurs dont terre – moteurs triphasés, machines-outils légères – touret 500 m
• H07ZZ-F 5G2,5 mm² : 5 conducteurs dont terre – circuits triphasés avec neutre – touret 500 m
• H07ZZ-F 5G6 mm² : 5 conducteurs dont terre – alimentation de machines de puissance, équipements industriels lourds – coupe au mètre

Domaines d'application du câble H07ZZ-F

Alimentation d'équipements mobiles et semi-fixes

Le câble H07ZZ-F est conçu pour résister aux contraintes mécaniques moyennes : flexions répétées, torsions, frottements au sol. Il est idéal pour l'alimentation d'équipements mobiles sur les chantiers (outillage électroportatif, éclairage de chantier, groupes électrogènes), les machines transportables dans les ateliers industriels et agricoles, ainsi que les équipements scéniques (éclairage de scène, matériel audiovisuel, UPS).

Installations fixes en ERP et IGH

Grâce à sa résistance aux UV et aux intempéries, le câble H07ZZ-F convient également aux installations fixes en extérieur ou en intérieur dans les bâtiments recevant du public. Il s'installe en chemin de câbles, sur des chemins de câbles en fil, en goulotte électrique, ou tiré dans des conduits de grande section. Pour les liaisons fixes de puissance nécessitant un câble rigide, consultez notre gamme de câbles rigides U1000 R2V.

Environnements industriels contraignants

La gaine en caoutchouc LSZH du H07ZZ-F résiste aux huiles, aux graisses et à l'eau, ce qui le rend adapté aux environnements humides, huileux ou exposés aux intempéries : ateliers de production, halls logistiques, exploitations agricoles, parcs éoliens. Sa plage de température étendue (-20 °C à +90 °C en pose fixe) permet une utilisation dans des conditions climatiques variées.

Câble H07ZZ-F vs H07RNF : quelles différences ?

Le câble H07ZZ-F et le câble H07RNF sont deux câbles souples multiconducteurs en caoutchouc, partageant la même tension de 450/750 V et la même souplesse de classe 5. Ils sont interchangeables sur la plupart des applications. La différence clé réside dans le comportement au feu et la composition de la gaine :

• Le H07RNF utilise une gaine en caoutchouc néoprène (polychloroprène). En cas d'incendie, il dégage des fumées opaques et des gaz contenant des halogènes. Il est classé Eca (performance feu minimale). En revanche, il offre une résistance mécanique supérieure et convient aux contraintes les plus sévères (chantiers de BTP, engins de levage).
• Le H07ZZ-F utilise une gaine en caoutchouc LSZH sans halogène. En cas d'incendie, les fumées sont peu denses, non toxiques et non corrosives. Il est classé Cca-s1,d2,a1, soit une performance feu conforme à la réglementation ERP/IGH. Il résiste aux contraintes mécaniques moyennes, ce qui couvre la grande majorité des applications industrielles et tertiaires.

En résumé : pour les environnements à très fortes contraintes mécaniques sans exigence incendie particulière, le H07RNF reste pertinent. Pour tout bâtiment soumis à la réglementation incendie ou toute installation où la sécurité des personnes est prioritaire, le H07ZZ-F est le choix à privilégier.

Mise en œuvre et conseils de pose

Le câble H07ZZ-F se pose comme un câble H07RNF classique. En utilisation mobile, respectez un rayon de courbure minimal de 10 fois le diamètre extérieur pour éviter toute détérioration de la gaine. En installation fixe, ce rayon peut être réduit à 6 fois le diamètre. Quelques recommandations pour une mise en œuvre optimale :

• Raccordements : utilisez des cosses et embouts adaptés à la section des conducteurs. Pour les passages en boîte de dérivation, optez pour des presse-étoupes conformes à l'indice IP requis par l'installation.
• Protection mécanique : sur les zones de passage, protégez le câble avec des protège-câbles ou des conduits pour éviter l'écrasement.
• Connexion : pour les jonctions, utilisez des boîtes de dérivation étanches avec des borniers ou des connecteurs adaptés à la section.
• Extérieur : bien que le H07ZZ-F résiste aux UV, vérifiez les conditions spécifiques du fabricant pour les expositions prolongées au soleil direct.

Normes et réglementation

Le câble H07ZZ-F est conforme aux normes suivantes :

• EN 50525-3-21 : norme produit pour les câbles souples en caoutchouc sans halogène 450/750 V
• EN 50575 (RPC) : classification Euroclasse de la réaction au feu – Cca-s1,d2,a1
• EN 60332-1 / EN 60332-3 : non-propagation de la flamme et de l'incendie
• EN 60754-1 : teneur en halogènes (≤ 5 mg HCl/g)
• EN 61034 : densité de fumée en cas d'incendie
• IEC 60228 : classes de conducteurs (classe 5 – souple)
• NF C 15-100 (édition 2024) : norme d'installation électrique basse tension
• Arrêté du 17 mai 2024 : obligation de câbles sans halogène en ERP et IGH pour les permis déposés à partir du 23 mai 2025
