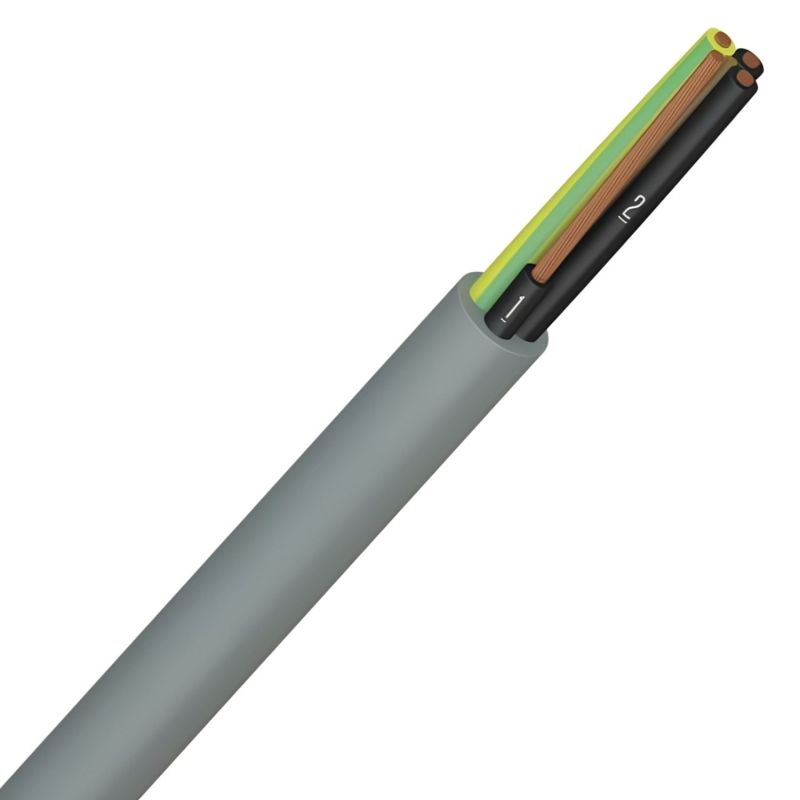

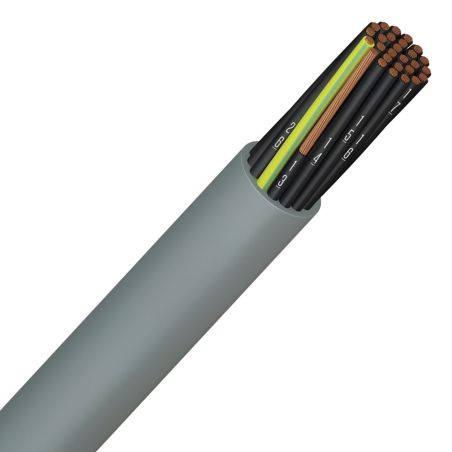

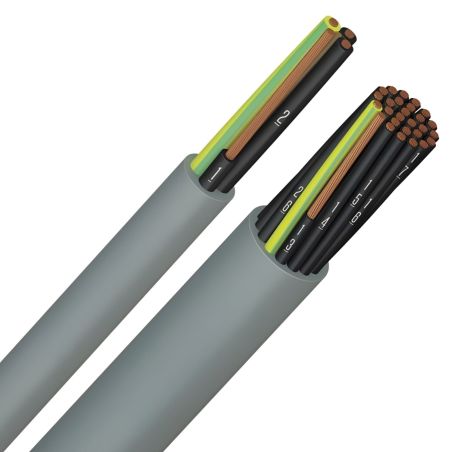

Câble électrique H05VV5F 7G0,75 CNOMO TGL au mètre

Câble électrique H05VV5F 7G0,75 CNOMO : idéal pour circuits de commande industriels complexes

Le câble H05VV5F 7G0,75 CNOMO est un câble souple harmonisé conçu pour les installations industrielles exposées aux huiles de coupe et aux environnements mécaniques exigeants. Sa gaine PVC spéciale gris RAL 7001, conforme aux recommandations CNOMO E03.40.150.N, assure une excellente résistance aux lubrifiants utilisés sur machines-outils et lignes de production.

Avec sa section 7G0,75 mm², il intègre 7 conducteurs dont un vert/jaune, avec conducteurs noirs numérotés pour un repérage précis en armoire électrique ou sur équipement. Cette configuration est particulièrement adaptée aux circuits de commande multipolaires nécessitant un conducteur de protection.

Une résistance renforcée pour les environnements industriels

Dans les ateliers et unités de production, les câbles sont régulièrement exposés à des projections d’huiles de coupe. Un câble standard peut se détériorer prématurément, entraînant une perte d’isolement ou des arrêts machine.

Le H05VV5F CNOMO bénéficie d’une formulation spécifique du PVC permettant :

• Une meilleure tenue face aux huiles industrielles
• Une limitation du durcissement et des fissurations de la gaine
• Une longévité accrue en environnement mécanique
• Une sécurisation des installations électriques

Caractéristiques techniques du H05VV5F 7G0,75

Construction

• Âme : cuivre nu souple classe 5 selon IEC 60228 / VDE 0295
• Section : 7G0,75 mm²
• Repérage : conducteurs noirs numérotés + vert/jaune
• Isolation : PVC
• Gaine : PVC spécial résistant aux huiles – gris RAL 7001

Performances électriques

• Tension nominale : 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Résistance d’isolement : > 100 MΩ.km à +20°C

Contraintes thermiques et mécaniques

• Plage de température : -5°C à +70°C
• Température maximale admissible à l’âme : +70°C
• Température de court-circuit : +150°C
• Rayon de courbure : 6 x Ø en pose fixe / 20 x Ø en pose mobile
• Traction statique : 15 N/mm²
• Traction dynamique : 25 N/mm²

Applications du câble H05VV5F 7G0,75 CNOMO

Ce câble est recommandé pour :

• Le câblage de machines-outils
• Les circuits de commande multipolaires
• Les automatismes industriels
• Les armoires électriques en atelier
• Les chaînes de production et convoyeurs

Il convient pour une pose fixe ou mobile en locaux secs ou humides. Il ne doit pas être installé en extérieur sans protection contre les rayonnements UV.

Conformité et sécurité

• EN 50525-2-51 / HD 21.13 S1
• IEC 60228 / VDE 0295
• Non propagation de la flamme : IEC 60332-1
• Directive RoHS 2011/65/UE
• Euroclasse Eca selon RPC

Ces normes garantissent un produit conforme aux exigences européennes pour les installations professionnelles et industrielles.

Vente au mètre pour une adaptation précise à vos besoins

Disponible en vente au mètre (TGL), le câble H05VV5F 7G0,75 CNOMO permet d’ajuster précisément vos longueurs selon votre installation. Vous optimisez vos coûts tout en bénéficiant d’un câble adapté aux contraintes industrielles.

En commandant sur Achat-Électrique.com, vous bénéficiez d’un matériel conforme aux standards industriels, d’une expédition rapide et d’un service client technique capable de vous accompagner dans le choix de votre câble.
