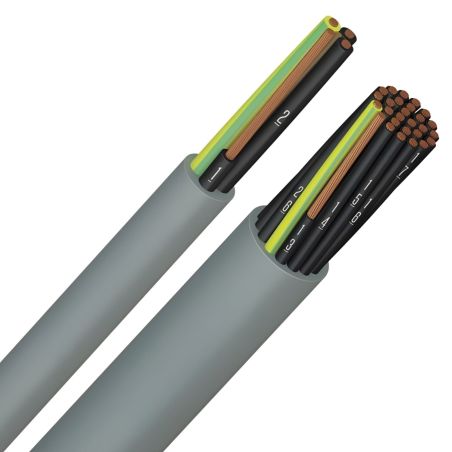

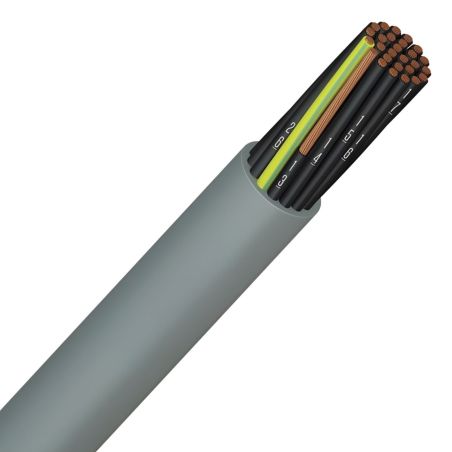

Câble électrique H05VV5F 7G1 CNOMO TGL au mètre

Câble électrique H05VV5F 7G1 CNOMO : la solution multipolaire résistante aux huiles pour l’industrie

Le câble H05VV5F 7G1 CNOMO est un câble souple harmonisé spécialement conçu pour les environnements industriels soumis aux huiles de coupe et lubrifiants techniques. Sa gaine PVC spéciale gris RAL 7001, conforme aux recommandations CNOMO E03.40.150.N, garantit une excellente résistance chimique et une durabilité renforcée dans les ateliers et unités de production.

En section 7G1 mm², ce câble comprend 7 conducteurs dont un vert/jaune, avec conducteurs noirs numérotés pour un repérage clair et sécurisé en armoire électrique. Il est parfaitement adapté aux circuits de commande multipolaires nécessitant un conducteur de protection dans des installations industrielles exigeantes.

Une résistance accrue pour les machines-outils et automatismes

Dans les environnements industriels, les câbles sont régulièrement exposés à des projections d’huiles de coupe. Un câble standard peut se détériorer prématurément, entraînant des risques de fissuration de la gaine, de perte d’isolement ou d’arrêt machine.

La version H05VV5F CNOMO bénéficie d’une formulation spécifique du PVC permettant :

• Une excellente tenue face aux huiles industrielles
• Une meilleure stabilité mécanique dans le temps
• Une limitation du durcissement et des fissurations
• Une sécurisation des installations électriques en atelier

Caractéristiques techniques du H05VV5F 7G1

Construction

• Âme : cuivre nu souple classe 5 selon IEC 60228 / VDE 0295
• Section : 7G1 mm²
• Repérage : conducteurs noirs numérotés + vert/jaune
• Isolation : PVC
• Gaine : PVC spécial résistant aux huiles – gris RAL 7001

Performances électriques

• Tension nominale : 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Résistance d’isolement : > 100 MΩ.km à +20°C

Contraintes thermiques et mécaniques

• Plage de température : -5°C à +70°C
• Température maximale admissible à l’âme : +70°C
• Température de court-circuit : +150°C
• Rayon de courbure : 6 x Ø en pose fixe / 20 x Ø en pose mobile
• Traction statique : 15 N/mm²
• Traction dynamique : 25 N/mm²

Domaines d’application du câble H05VV5F 7G1 CNOMO

Ce câble est recommandé pour :

• Le câblage de machines-outils
• Les armoires électriques multipolaires
• Les lignes de production automatisées
• Les systèmes de commande industriels
• Les installations en locaux secs ou humides

Il convient pour une pose fixe ou mobile. Il ne doit pas être installé en extérieur sans protection contre le rayonnement UV.

Conformité et sécurité

• EN 50525-2-51 / HD 21.13 S1
• IEC 60228 / VDE 0295
• Non propagation de la flamme : IEC 60332-1
• Directive RoHS 2011/65/UE
• Euroclasse Eca selon RPC

Ces certifications garantissent un câble conforme aux exigences européennes pour les installations professionnelles et industrielles.

Vente au mètre pour une adaptation précise

Disponible en vente au mètre (TGL), le câble H05VV5F 7G1 CNOMO permet d’ajuster précisément vos longueurs selon votre installation. Vous optimisez vos coûts tout en bénéficiant d’un câble fiable et adapté aux contraintes industrielles.

En commandant sur Achat-Électrique.com, vous bénéficiez d’un matériel conforme aux exigences CNOMO, d’une expédition rapide et d’un service client technique capable de vous accompagner dans le choix de votre câble industriel.
