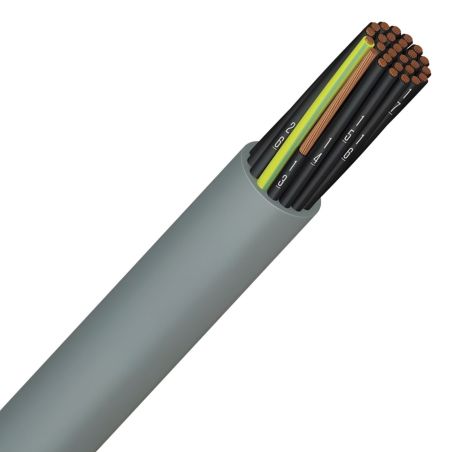

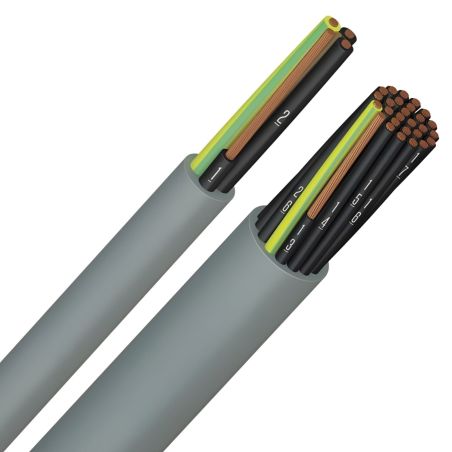

Câble électrique H05VV5F 19G1 CNOMO TGL au mètre

Câble électrique H05VV5F 19G1 CNOMO : câble multipolaire industriel résistant aux huiles

Le câble H05VV5F 19G1 CNOMO est un câble souple harmonisé spécialement conçu pour les environnements industriels exposés aux huiles de coupe et lubrifiants techniques. Sa gaine PVC spéciale gris RAL 7001, conforme aux recommandations CNOMO E03.40.150.N, garantit une excellente résistance chimique et une longévité accrue dans les ateliers et unités de production.

Avec sa section 19G1 mm², ce câble intègre 19 conducteurs dont un vert/jaune, avec conducteurs noirs numérotés pour un repérage précis en armoire électrique. Il est parfaitement adapté aux circuits de commande multipolaires complexes nécessitant un nombre élevé de conducteurs avec mise à la terre.

Une solution adaptée aux automatismes et machines-outils complexes

Dans les environnements industriels, les projections d’huiles de coupe peuvent altérer la gaine d’un câble standard. La version H05VV5F CNOMO bénéficie d’une formulation spécifique du PVC permettant de limiter les risques de fissuration, de durcissement prématuré et de perte d’isolement.

Le H05VV5F 19G1 est particulièrement recommandé pour :

• Les armoires électriques multipolaires
• Les systèmes de commande complexes
• Les machines-outils à multiples capteurs
• Les lignes de production automatisées
• Les équipements industriels nécessitant de nombreux circuits de contrôle

Caractéristiques techniques du H05VV5F 19G1

Construction

• Âme : cuivre nu souple classe 5 selon IEC 60228 / VDE 0295
• Section : 19G1 mm²
• Repérage : conducteurs noirs numérotés + vert/jaune
• Isolation : PVC
• Gaine : PVC spécial résistant aux huiles – gris RAL 7001

Performances électriques

• Tension nominale : 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Résistance d’isolement : > 100 MΩ.km à +20°C

Contraintes thermiques et mécaniques

• Plage de température : -5°C à +70°C
• Température maximale admissible à l’âme : +70°C
• Température de court-circuit : +150°C
• Rayon de courbure : 6 x Ø en pose fixe / 20 x Ø en pose mobile
• Traction statique : 15 N/mm²
• Traction dynamique : 25 N/mm²

Conditions d’installation

Le H05VV5F 19G1 CNOMO convient pour une installation en pose fixe ou mobile en locaux secs ou humides. Il ne doit pas être utilisé en extérieur sans protection contre le rayonnement UV.

Conformité aux normes européennes

• EN 50525-2-51 / HD 21.13 S1
• IEC 60228 / VDE 0295
• Non propagation de la flamme : IEC 60332-1
• Directive RoHS 2011/65/UE
• Euroclasse Eca selon RPC

Ces certifications garantissent un câble conforme aux exigences européennes pour les installations professionnelles et industrielles.

Vente au mètre pour une installation parfaitement adaptée

Disponible en vente au mètre (TGL), le câble H05VV5F 19G1 CNOMO permet d’ajuster précisément vos longueurs selon vos besoins en atelier ou sur chantier. Vous optimisez vos coûts tout en bénéficiant d’un câble fiable et durable.

En commandant sur Achat-Électrique.com, vous bénéficiez d’un produit conforme aux exigences CNOMO, d’une expédition rapide et d’un service client technique à votre écoute pour sécuriser vos installations industrielles.
