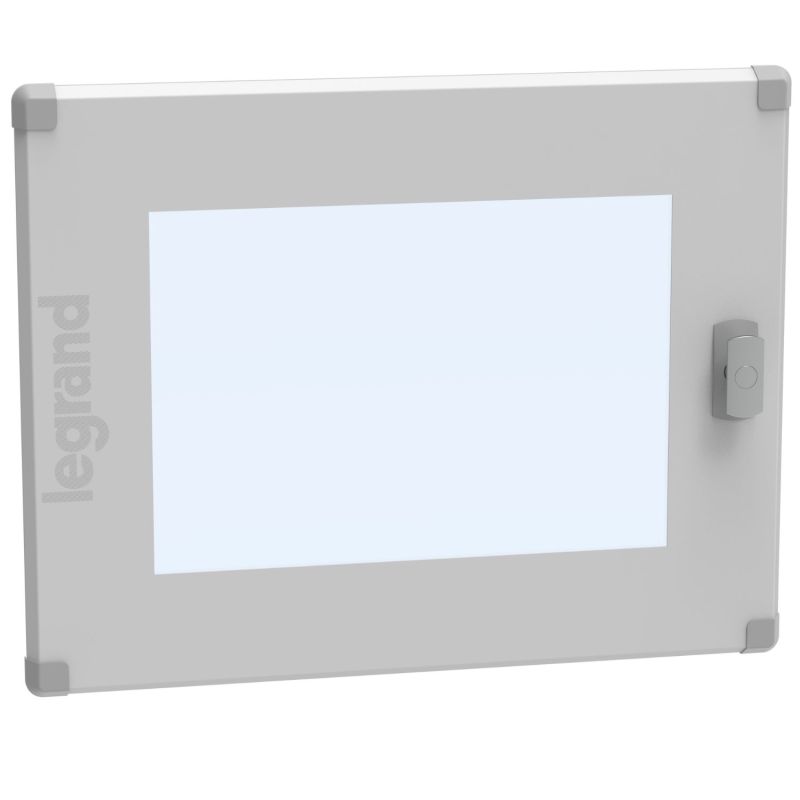

Porte vitrée plate Legrand XL³ HP 160 pour coffret 3 rangées 24 modules
La porte vitrée plate Legrand référence 1PV3R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle protège efficacement les appareillages électriques installés dans le tableau tout en permettant une visualisation rapide des équipements grâce à sa façade vitrée.
Cette porte est idéale pour les installations électriques tertiaires où le contrôle visuel des protections et des circuits doit être rapide et accessible sans ouvrir le coffret. Elle permet ainsi de vérifier l’état des disjoncteurs ou des appareillages modulaires tout en conservant une protection efficace du tableau.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, la porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est fournie avec une poignée 1/4 de tour à monter disposant d’un point de verrouillage. Pour renforcer la sécurité de l’installation, la poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 3 rangées 24 modules
La porte vitrée 1PV3R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 3 rangées de 24 modules, soit une capacité totale de 72 modules. Elle s’intègre parfaitement aux enveloppes de la gamme Legrand et garantit une installation simple et rapide.
Elle est compatible avec les coffrets suivants :
- 1CO3R24SPL – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
- 1CO3R24S – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe, la porte s’intègre parfaitement au coffret et garantit une finition homogène et professionnelle de l’installation électrique.
Une porte vitrée pour surveiller les appareillages
La présence d’une fenêtre vitrée intégrée permet de visualiser rapidement les appareillages installés dans le coffret sans avoir à ouvrir la porte. Cette solution facilite :
- le contrôle visuel des disjoncteurs et protections
- la vérification de l’état des circuits électriques
- les opérations de maintenance et de diagnostic
Cette configuration est particulièrement adaptée aux installations tertiaires telles que les locaux techniques, les bâtiments professionnels ou les installations électriques nécessitant un contrôle fréquent.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution améliore la sécurité de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer l’esthétique du tableau électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Associée au joint de porte référence 2KIP43 (vendu séparément), elle permet au coffret d’atteindre un indice de protection IP43, renforçant la protection contre les projections d’eau et l’intrusion de corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour faciliter la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès dans les locaux techniques ou les armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux besoins des installations électriques tertiaires et des bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PV3R24
- Référence : 1PV3R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 3 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 600 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
