A9X21096 Schneider - Acti9 iDT40 - Lot de 12 embouts protèges-dents pour peigne

Le lot de cache-dents Schneider A9X21096 : la protection indispensable des dents libres de vos peignes Acti9

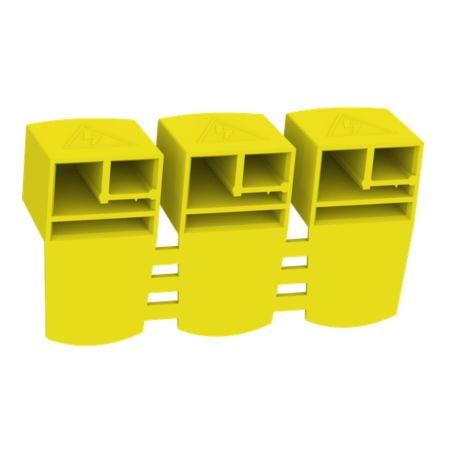

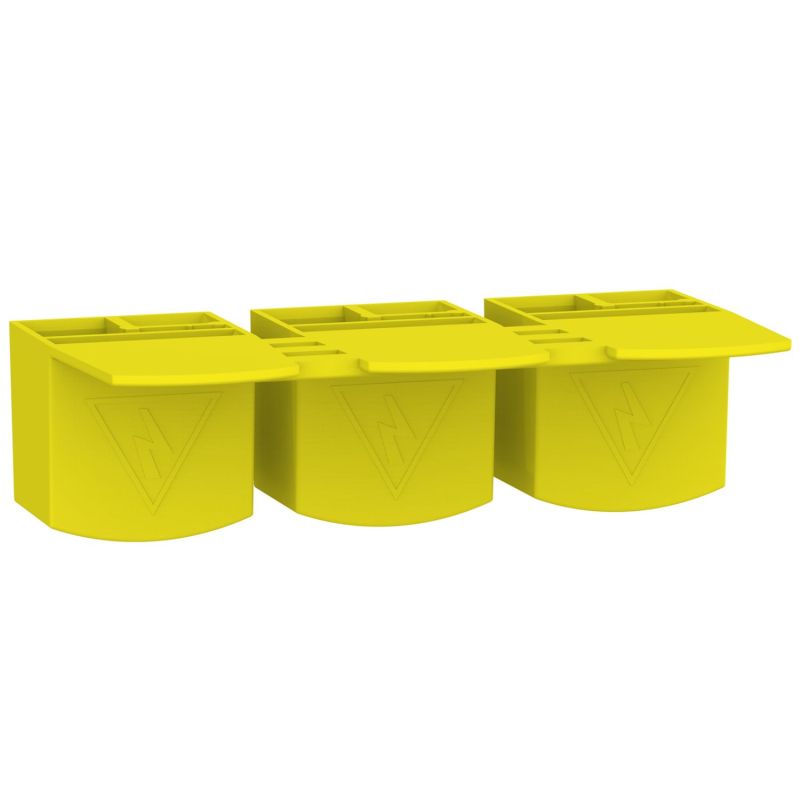

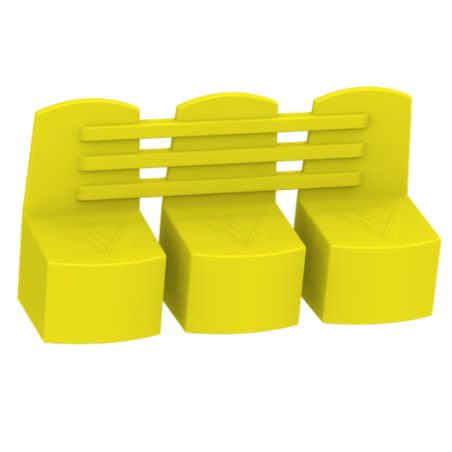

Le lot de cache-dents Schneider Electric A9X21096, également connu sous la dénomination Linergy FH, est un accessoire de protection conçu pour les peignes de répartition de la gamme Acti9. Lorsqu'un peigne est installé dans un tableau, il est rare que la totalité de ses dents soient utilisées : certaines dents restent libres, en attente d'un futur ajout de circuit ou simplement parce que le tableau n'est pas saturé. Ces dents libres présentent des conducteurs sous tension accessibles, ce qui constitue un risque électrique majeur lors d'une intervention sur le tableau. Les cache-dents A9X21096 résolvent ce problème : ils se clipsent sur les dents inutilisées pour les isoler complètement et garantir la sécurité de l'installation. Chaque cache-dent couvre 3 modules de 18 mm, soit 3 dents consécutives, pour une couverture totale de 36 modules avec un seul lot.

Caractéristiques techniques détaillées

Configuration et utilisation

• Nom du produit : Linergy FH
• Type de produit : cache-dents pour peigne
• Catégorie : accessoire de verrouillage et d'isolation
• Pas de raccordement : 9 mm
• Couverture par pièce : 3 modules de 18 mm
• Quantité par lot : 12 pièces
• Couverture totale du lot : 36 modules
• Couleur : jaune

Dimensions

• Hauteur : 35 mm
• Largeur : 180 mm
• Profondeur : 120 mm
• Poids du lot : 60 g

Compatibilité

Les cache-dents A9X21096 sont compatibles avec l'ensemble des peignes jeu de barres de la gamme Schneider Acti9, notamment les peignes monophasés (A9XPN624, A9XPN648) et tétrapolaires (A9XPN748, A9XPA748, A9XPV648, A9XPV748). Ils s'adaptent à tous les peignes utilisant le pas standard de 9 mm de la gamme iDT40.

Pourquoi équiper systématiquement vos peignes de cache-dents ?

L'utilisation de cache-dents sur les dents libres d'un peigne n'est pas une option mais une obligation pour garantir la sécurité et la conformité de l'installation :

• Sécurité des personnes : les dents libres d'un peigne sont des conducteurs sous tension accessibles ; sans cache-dent, tout contact accidentel (outil, doigt, vis qui tombe) peut provoquer un court-circuit ou une électrocution.
• Conformité aux normes : les normes EN/IEC 61439-1 et NF C 15-100 imposent que tous les conducteurs sous tension d'un tableau électrique soient inaccessibles ; les cache-dents garantissent cette inaccessibilité.
• Anticipation des évolutions : ils permettent de laisser des emplacements vides en attente d'un futur disjoncteur, sans compromettre la sécurité du tableau actuel.
• Protection contre les corps étrangers : poussière, copeaux métalliques, insectes peuvent provoquer des défauts s'ils tombent sur des conducteurs nus.
• Esthétique professionnelle : un tableau correctement isolé sur toute sa longueur inspire confiance lors d'une livraison de chantier ou d'un contrôle Consuel.

Installation et mise en œuvre

L'installation des cache-dents est extrêmement simple et ne nécessite aucun outil. Il suffit de positionner chaque cache-dent sur les 3 dents libres consécutives du peigne et de le clipser fermement. La couleur jaune des cache-dents permet un repérage immédiat dans le tableau et facilite les opérations de maintenance ultérieures, notamment lorsqu'un nouveau circuit doit être ajouté : il suffit de retirer un cache-dent pour libérer 3 emplacements. L'installation doit toujours être réalisée hors tension, conformément à la norme NF C 15-100.

Bien dimensionner sa commande

Chaque pièce couvre 3 modules de 18 mm. Pour calculer la quantité nécessaire à votre installation :

• comptez le nombre de modules libres sur votre peigne (modules non équipés de disjoncteur)
• divisez ce nombre par 3 pour obtenir le nombre de cache-dents requis
• arrondissez à l'entier supérieur pour couvrir l'ensemble

Un lot de 12 pièces permet de protéger jusqu'à 36 modules libres, soit l'équivalent d'une grande rangée partiellement équipée.

Garantie et qualité Schneider Electric

Le lot A9X21096 bénéficie d'une garantie constructeur de 18 mois. Schneider Electric, leader mondial de la gestion de l'énergie, garantit la fiabilité et la durabilité de ses accessoires Acti9, conçus pour assurer une parfaite compatibilité avec l'ensemble des produits modulaires de la gamme.
