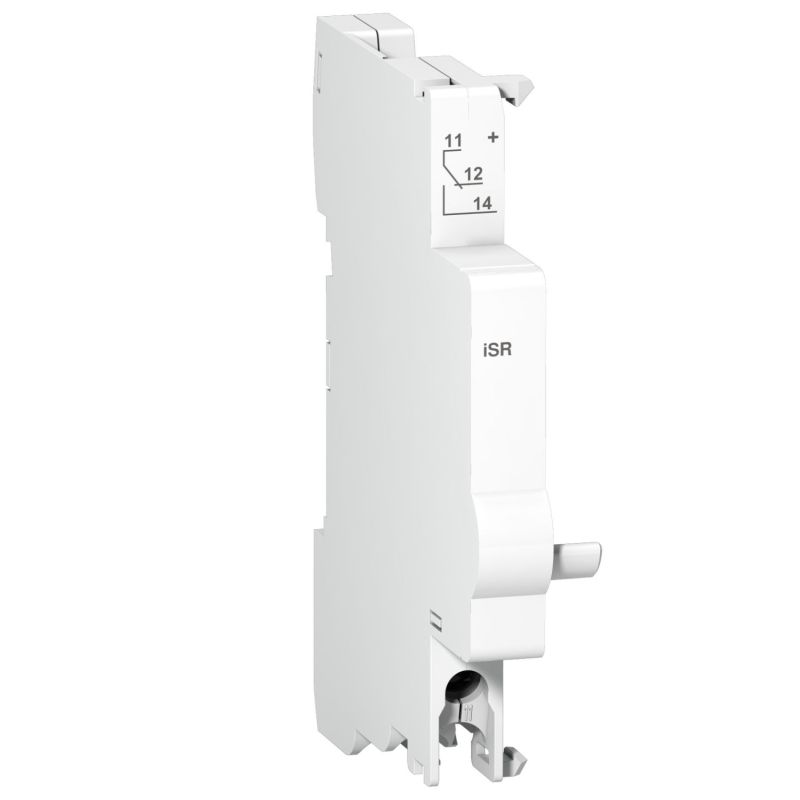

A9L16619 Schneider - Acti9 Parafoudre - iSR auxiliaire report de signalisation fin de vie

Un accessoire essentiel pour la supervision à distance de vos parafoudres

Un parafoudre, aussi performant soit-il, ne protège votre installation que tant que ses cartouches sont opérationnelles. Lorsqu'une cartouche atteint sa fin de vie suite à un coup de foudre majeur ou un vieillissement naturel, elle doit être remplacée rapidement sous peine d'exposer votre installation à des dommages catastrophiques en cas de nouvel événement de foudre. Le problème : si le voyant local du parafoudre n'est pas régulièrement contrôlé visuellement, le défaut peut passer inaperçu pendant des semaines, voire des mois.

L'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) résout ce problème en reportant automatiquement l'information de fin de vie du parafoudre vers un système de supervision distant. Dès qu'une cartouche bascule du voyant vert au voyant rouge, l'auxiliaire transmet cette information via un contact sec libre de potentiel, déclenchant ainsi une alarme dans votre automate, votre GTB (Gestion Technique du Bâtiment), ou allumant un voyant déporté dans un local accessible.

Pour quels parafoudres ?

L'auxiliaire de signalisation A9L16619 est compatible avec une large gamme de parafoudres modulaires Schneider Acti9 :

• Parafoudres Acti9 iPRD : gamme actuelle de parafoudres modulaires (iPRD F20r, iPRD F40r, iPRD C20r, iPRD1 F25r, iPRD1 C25r)
• Parafoudres Acti9 iQuick PF : gamme parafoudre fixe
• Parafoudres Acti9 iQuick PRD : gamme antérieure de parafoudres modulaires
• Parafoudres Acti9 iPF : gamme parafoudre fixe
• Parafoudres Acti9 iPRC : gamme parafoudre modulaire

Cette large compatibilité fait de l'iSR un investissement durable pour la supervision de vos parafoudres, quelle que soit la génération d'équipements installés dans votre tableau électrique.

À noter : le parafoudre photovoltaïque Acti9 iPRD-DC 40r 1000PV (A9L40281) intègre déjà son propre contact de report à distance dans sa conception. Il n'est donc pas nécessaire d'y associer un auxiliaire iSR.

Pour quels bâtiments et quelles installations ?

L'auxiliaire iSR est particulièrement pertinent dans les contextes suivants :

• Bâtiments tertiaires : bureaux, commerces, établissements de santé où le tableau électrique se trouve dans un local technique peu fréquenté
• Bâtiments industriels : sites de production, ateliers, entrepôts logistiques avec armoires électriques en hauteur ou dans des zones restreintes
• Sites équipés de GTB : bâtiments avec système de gestion technique centralisé qui supervise l'état de tous les équipements électriques
• Sites distants ou isolés : antennes-relais, postes de transformation, châteaux d'eau, sites non surveillés en permanence
• Installations critiques : datacenters, hôpitaux, sites SEVESO où chaque minute de protection compte
• Bâtiments résidentiels équipés : immeubles collectifs avec supervision domotique de l'installation électrique

Dans tous ces contextes, l'iSR transforme la maintenance corrective (intervention après détection visuelle, parfois tardive) en maintenance préventive immédiate dès la détection automatique du défaut.

Fonctionnement du contact sec

Un contact F/O libre de potentiel

L'auxiliaire iSR dispose d'un contact à fermeture/ouverture (F/O) libre de potentiel, ce qui signifie que le contact n'est connecté à aucune source de tension interne. Vous pouvez donc lui faire commuter le signal de votre choix : tension d'un automate, alimentation d'un voyant lumineux, signal vers un système GTB, déclenchement d'une alarme sonore, etc.

Le contact peut être utilisé en deux configurations selon vos besoins :

• Contact NO (Normalement Ouvert) : se ferme lorsque le parafoudre est en défaut (cartouche en fin de vie). Idéal pour déclencher une alarme positive (allumage d'un voyant, activation d'une supervision)
• Contact NF (Normalement Fermé) : s'ouvre lorsque le parafoudre est en défaut. Idéal pour les systèmes à sécurité positive où l'ouverture du contact déclenche l'alarme

Compatibilité électrique large

Le contact accepte une plage très étendue de tensions et courants, en AC comme en DC :

En courant alternatif (AC-12) :

• 3 A à 380-415 V (50/60 Hz)
• 6 A à 220-240 V (50/60 Hz)

En courant continu (DC-12) :

• 1 A à 130 V CC
• 1,5 A à 60 V CC
• 2 A à 48 V CC
• 6 A à 24 V CC

Cette polyvalence électrique permet de raccorder l'auxiliaire à pratiquement tout type d'équipement de supervision : automates 24 V DC, GTB en 230 V AC, signaux de télégestion 48 V DC, voyants 230 V, etc.

Installation et raccordement

Montage rapide sur rail DIN

L'auxiliaire iSR se monte directement sur rail DIN dans votre tableau électrique, juste à côté du parafoudre à surveiller. Son format ultra-compact d'un seul module (9 mm de large, 84 mm de haut, 69 mm de profondeur) limite considérablement son impact sur l'encombrement du tableau. Sa couleur blanche (RAL 9003) est cohérente avec l'esthétique de la gamme Acti9.

Bornes de raccordement adaptables

Les bornes de l'iSR sont conçues pour s'adapter à différents types de câblage :

• Câbles rigides : jusqu'à 3 câbles de 0,16 mm²
• Câbles flexibles : jusqu'à 6 câbles de 0,16 mm²
• Câbles flexibles avec embout : 1 câble de 0,16 mm²

La longueur de dénudage des fils est de 9 mm, et le couple de serrage recommandé est compris entre 1 et 1,2 N.m. Cette flexibilité de raccordement facilite l'intégration dans les systèmes de supervision existants, qu'il s'agisse d'une simple liaison vers un voyant déporté ou d'une intégration complexe dans un bus de communication GTB.

Caractéristiques physiques et environnement

L'auxiliaire iSR est conçu pour résister aux conditions d'utilisation rencontrées dans les tableaux électriques modulaires :

• Format : 1 module de 9 mm de large, 84 mm de haut, 69 mm de profondeur
• Couleur : Blanc (RAL 9003)
• Mode d'installation : Fixe sur rail DIN
• Degré de protection IP : IP20, IP40 dans le boîtier modulaire
• Tropicalisation : niveau 2 (conformément à EN/IEC 60947-5-1)
• Température de fonctionnement : -25 à +50 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 95 % à 55 °C

La tropicalisation de niveau 2 garantit la résistance de l'auxiliaire aux environnements humides, ce qui le rend adapté aux tableaux électriques installés en sous-sol, dans des locaux techniques peu ventilés ou dans des bâtiments situés en climat tropical.

Conformité aux normes

L'auxiliaire de signalisation Acti9 iSR A9L16619 est conforme à la norme EN/IEC 60947-5-1, référence pour les appareillages basse tension à fonction de commutation. Cette conformité garantit la fiabilité du contact dans toutes les configurations électriques prévues (AC et DC), pour une durée de vie correspondant aux exigences industrielles.

Produits complémentaires

L'auxiliaire de signalisation A9L16619 est un accessoire qui se monte à côté de l'un des parafoudres modulaires suivants pour assurer le report à distance de l'état de fonctionnement :

Parafoudres Acti9 iPRD Type 2+3 autoprotégés :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : monophasé pour réseaux TT et TN-S, Imax 20 kA
• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : triphasé pour réseaux TN-C, Imax 20 kA
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : triphasé avec neutre pour réseaux TT et TN-S, Imax 20 kA
• Parafoudre Acti9 iPRD F40r 1P+N Schneider A9L2F140 : monophasé haute capacité pour réseaux TT et TN-S, Imax 40 kA
• Parafoudre Acti9 iPRD F40r 3P Schneider A9L2F340 : triphasé haute capacité pour réseaux TN-C, Imax 65 kA
• Parafoudre Acti9 iPRD F40r 3P+N Schneider A9L2F640 : triphasé avec neutre haute capacité pour réseaux TT et TN-S, Imax 65 kA

Parafoudres Acti9 iPRD Type 2+3 Compact :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version Compact monophasée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD C20r 3P+N Schneider A9L2C620 : version Compact triphasée avec neutre pour réseaux TT et TN-S

Parafoudres Acti9 iPRD1 Type 1+2 (pour bâtiments équipés de paratonnerre) :

• Parafoudre Acti9 iPRD1 F25r 3P Schneider A9L1F325 : autoprotégé Type 1+2 triphasé pour réseaux TN-C
• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : autoprotégé Type 1+2 triphasé avec neutre pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD1 C25r 3P Schneider A9L1C325 : Compact Type 1+2 triphasé pour réseaux TN-C
• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : Compact Type 1+2 triphasé avec neutre pour réseaux TT et TN-S

À noter : pour les installations photovoltaïques équipées du parafoudre Acti9 iPRD-DC 40r 1000PV (A9L40281), l'auxiliaire iSR n'est pas nécessaire : ce parafoudre intègre déjà son propre contact de report à distance dans sa conception.

Pour la maintenance des cartouches de vos parafoudres après un événement de foudre majeur, l'ensemble des cartouches de rechange Acti9 est également disponible dans notre catalogue, à choisir selon votre parafoudre et le pôle défaillant (Phase ou Neutre).
