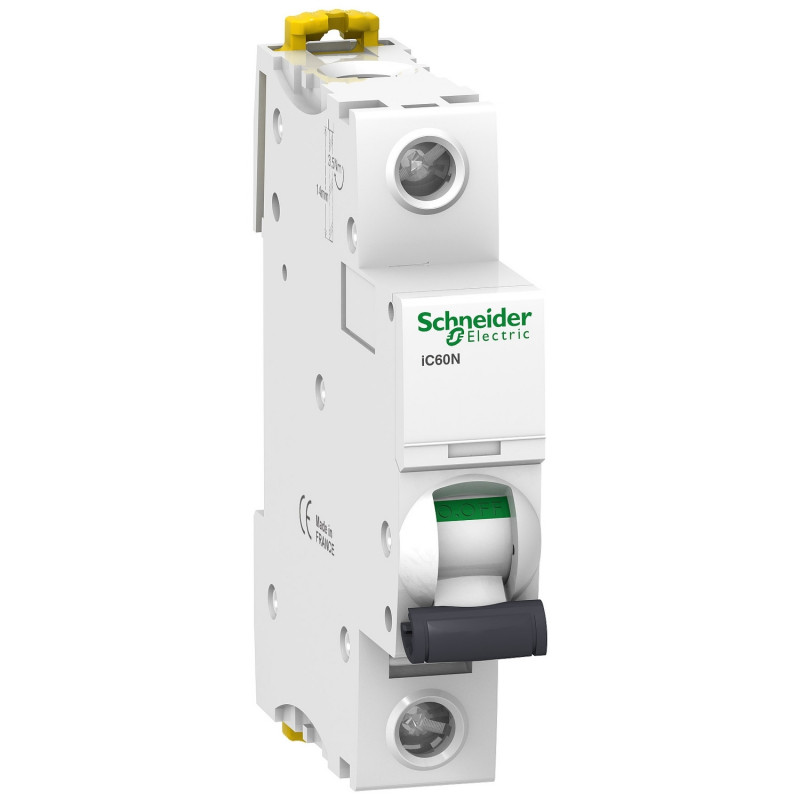

A9F77116 Schneider IC60N disjoncteur unipolaire 16A - 1P - Courbe C - 10kA - Bornes à vis étrier
Réf. fabricant : A9F77116
EAN-13 : 3606480094040
Réf. AE : SCHA9F77116
Disjoncteur unipolaire 16A Courbe C Schneider IC60N
Ce disjoncteur 1P de calibre 16A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F77116.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F77116 occupe 1 module sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F77116
- Courbe C
- Tension : 220V
- Calibre 16A
- Pouvoir de coupure 6kA-10kA
Questions et réponses
Principales Application
Distribution
Gamme Acti 9
Nom du produit Acti 9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IC60N
Description des pôles 1P
Nombre de pôles protégés 1
In courant assigné d'emploi 16 A
Type de réseau CCCA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-110 kA Icu à 60...72 V CC se conformer à EN/CEI 60947-215 kA Icu à 12...60 V CC se conformer à EN/CEI 60947-210 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-236 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2
Normes IEC 60898-1EN 60898-1EN 60947-2CEI 60947-2
Labels qualité NF
Complémentaires Fréquence du réseau 50/60 Hz
Déclenchement magnétique 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 27 kA 75 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz7,5 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz27 kA 75 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz7,5 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz15 kA 75 % se conformer à CEI 60947-2 - 100…133 V CA 50/60 Hz15 kA 75 % se conformer à EN 60947-2 - 100…133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 230 V CA 50/60 Hz10 kA 100 % se conformer à EN 60947-2 - 72 V CC10 kA 100 % se conformer à CEI 60947-2 - 72 V CC15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
Classe de limitation 3 se conformer à EN 60898-13 se conformer à IEC 60898-1
[Ui] tension d'isolement 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Haut ou bas: oui
Pas de 9 mm 2
Hauteur 85 mm
Largeur 18 mm
Profondeur 78,5 mm
Poids du produit 0,215 kg
Couleur Blanc
Endurance mécanique 20000 cycle
Endurance électrique 10000 cycle
Type de raccordement Terminal simple (haut ou bas) 1…25 mm² rigideTerminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils 14 mm pour haut ou bas connexion
couple de serrage 2 N.m haut ou bas
Protection différentielle Sans
- Type de produit :
- Disjoncteur unipolaire
- Gamme :
- IC60N
- Calibre :
- 16A
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P
- Pouvoir de coupure :
- 6kA-10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
