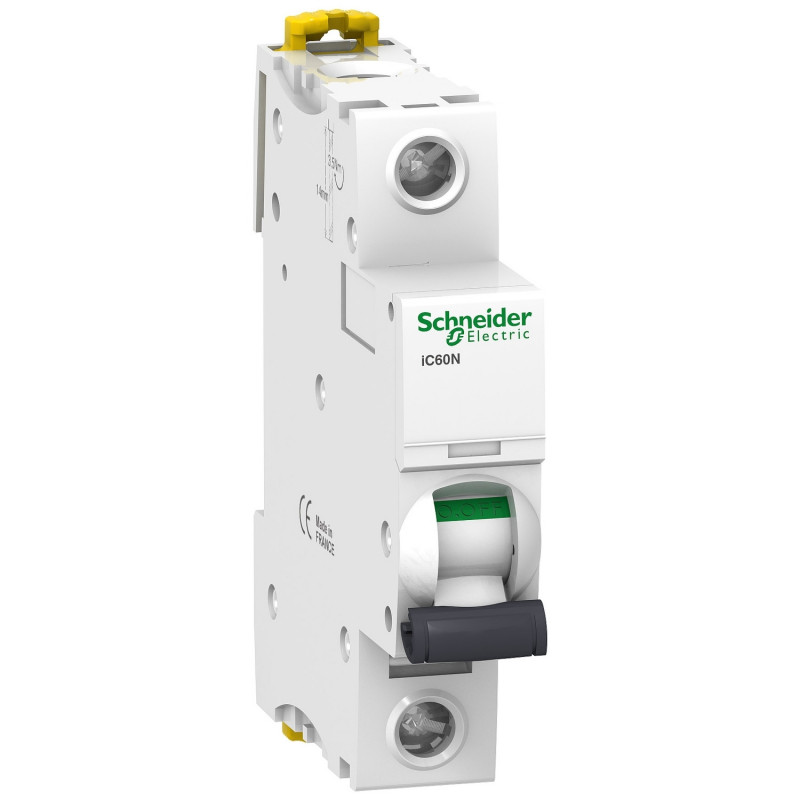

A9F77120 Schneider IC60N disjoncteur unipolaire 20A - 1P - Courbe C - 10kA - Bornes à vis étrier
Réf. fabricant : A9F77120
EAN-13 : 3606480094057
Réf. AE : SCHA9F77120
Disjoncteur unipolaire 20A Courbe C Schneider IC60N
Ce disjoncteur 1P de calibre 20A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F77120.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F77120 occupe 1 module sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F77120
- Courbe C
- Tension : 220V
- Calibre 20A
- Pouvoir de coupure 6kA-10kA
Questions et réponses
Principales Application
Distribution
Gamme Acti 9
Nom du produit Acti 9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IC60N
Description des pôles 1P
Nombre de pôles protégés 1
In courant assigné d'emploi 20 A
Type de réseau CACC
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-110 kA Icu à 60...72 V CC se conformer à EN/CEI 60947-215 kA Icu à 12...60 V CC se conformer à EN/CEI 60947-210 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-236 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-220 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2
Catégorie d'emploi Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
Normes EN 60898-1IEC 60898-1EN 60947-2CEI 60947-2
Labels qualité NF
Complémentaires Fréquence du réseau 50/60 Hz
Déclenchement magnétique 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 27 kA 75 % conforming to EN 60947-2 - 12...60 V AC 50/60 Hz7.5 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz7.5 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz15 kA 75 % conforming to IEC 60947-2 - 100...133 V AC 50/60 Hz15 kA 75 % conforming to EN 60947-2 - 100...133 V AC 50/60 Hz6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % se conformer à EN 60947-2 - 72 V CC10 kA 100 % se conformer à CEI 60947-2 - 72 V CC15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
Classe de limitation 3 conforming to EN 60898-13 conforming to IEC 60898-1
[Ui] tension d'isolement 500 V AC 50/60 Hz conforming to EN 60947-2500 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] tension assignée de tenue aux chocs 6 kV conforming to EN 60947-26 kV conforming to IEC 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Top or bottom: YES
Pas de 9 mm 2
Hauteur 85 mm
Largeur 18 mm
Profondeur 78,5 mm
Poids du produit 0,215 kg
Couleur White
Endurance mécanique 20000 cycle
Endurance électrique 10000 cycles
Type de raccordement Single terminal (top or bottom) 1…25 mm² rigidSingle terminal (top or bottom) 1…16 mm² flexible
Longueur de dénudage des fils 14 mm for top or bottom connection
couple de serrage 2 N.m top or bottom
Protection différentielle Sans
- Type de produit :
- Disjoncteur unipolaire
- Gamme :
- IC60N
- Calibre :
- 20A
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P
- Pouvoir de coupure :
- 6kA-10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
