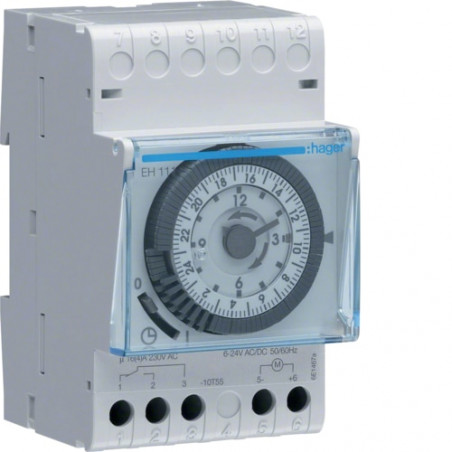

EH111 Interrupteur horaire analogique journalier 24h - 96 commutations 1 canal - 3 modules Fixation rail DIN

* Image(s) non contractuelle(s)

Nous consulter - Indisponible chez Hager

EH111 Interrupteur horaire analogique journalier 24h - 96 commutations 1 canal - 3 modules Fixation rail DIN

46,67 € HT

Réf. fabricant : EH111 EAN-13 : 3250612281114 Réf. AE : HAGEH111

Horloge analogique journalière 24h avec réserve de marche 200h

Utilisée pour la programmation d'éclairages, de chauffage cet interrupteur horaire permet une programmation horaire journalière sur 1 canal. Autrement dit, cette horloge permet de programmer la mise en marche et la coupure d'un appareil électrique sur une période de 24h.

Ce programmateur modulaire dispose d'un cadran analogique électromécanique apportant une très grande facilité de programmation.

L'horloge programmable EH111 doit être installé sur un circuit de tension 230Vca et d'intensité 16A. Bien que le constructeur préconise l'installation de l'interrupteur programmable pour une commutation jusque 16A, nous vous conseillons de le relayer par un contacteur modulaire pour augmenter la durée de vie des contacts.

L'horloge modulaire analogique possède un système de connexion à vis acceptant du câble souple de section max 4mm² ou câble rigide de section 4mm².

Les avantages de l'interrupteur programmable Hager EH111

Programmation mécanique facile par segment ouvert/fermé
96 commutations ON/OFF
Intervalle minimum entre deux commutations : 15min
Possibilité de marche forcée temporaire ou permanente
Changement d'heure été/hiver facile
Réserve de marche de 200h

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Horloge modulaire journalière
Type de contact :: 1OF
Intensité :: 16A
Tension :: 230V
Garantie :: 2 ans
Affichage :: Analogique
Commutations :: 96 commutations
Durée de la réserve de marche :: 200h
Durée du cycle :: Journalier
Nombre de canaux :: 1 canal
Précision :: +/-1s par jour
Réserve de marche :: Oui
Section de câble recommandée (fil rigide) :: 4mm²
Section de câble recommandée (fil souple) :: 4mm²
actif_MKP :: 1
Pas de programmation :: 15 min

Total

46.67 € HT

56.00 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Architecture
- Mode de fixation
  - rail DIN
Fonctions
- Nombre de canaux en fonctionnement
  - 1
- Cycles de commutation
  - min. 50000
- Commutateur
  - avec commutateur pour marche permanente / automatique
- Réserve de marche
  - ? 200 h
Modèle
- Type de commutation
  - inverseur, comme NF ou NO
- Nombre de modules
  - 3
Principales caractéristiques électriques
- Tension assignée d'emploi Ue
  - 230 V
- Fréquence assignée
  - 50 Hz
Tension
- Tension de service
  - 230 V~
Intensité du courant
- Courant Max. pour cos phi 0,6
  - 3 A
- Courant de commutation à cos ? = 0,6
  - max. 3 A
Dimensions
- Profondeur produit installé
  - 60 mm
- Hauteur produit installé
  - 90 mm
- Largeur produit installé
  - 54 mm
- Largeur
  - 3 modules
Puissance
- Puissance consommée
  - 0.5 VA
- Puissance absorbée (fonctionnement)
  - 0.5 VA
- Puissance dissipée totale sous IN
  - 1 W
- Pertes en puissance à pleine charge
  - ? 1 W
- Puissance dissipée par la commande
  - 0.5 W
Mesures
- Précision de marche
  - ± 1 s/jour
Batterie
- Pile / Accumulateur
  - avec accumulateur intégré pour réserve de marche
- Temps de charge pour la réserve de marche en heure
  - 120

Gestion des ampoules fluorescentes
- Lampes fluocompactes
  - max. 200 W
Gestion des ampoules incandescentes
- P max. avec lampes à incandescence
  - 900 W
- Ampoules à incandescence et halogènes 230 V
  - max. 900 W
Installation, montage
- Type de montage
  - saillie
- Mode de montage
  - pour un montage sur rail DIN
Connexion
- Section de raccordement en câble souple
  - 1 / 4mm²
- Section de raccordement en câble rigide
  - 1 / 4mm²
- Section de conducteur (flexible)
  - 1…4 mm²
- Section de conducteur (rigide)
  - 1…4 mm²
- Nombre de contacts
  - 1
- Type de contact
  - 1 inverseur
- Type de raccordement
  - avec bornes à vis
- Contact
  - avec contact de commutation libre de potentiel
- Type de connexion
  - cage à vis
Configuration
- Nombre de pas de programmes
  - 96
- Changement été / hiver
  - manuel
- Finesse de programmation
  - 15 mn
- Type de programmateur
  - analogique
- Cycles de programme
  - Cycle du programme: 24 heures
- Cycle de programmation
  - 24 H
- Réglage
  - Réglage via un disque de commutation journalier
Equipement
- Nombre de voies
  - 1
- Nombre de périodes de commutation pour marche/arrêt
  - 96
- Réserve de marche
  - 200 h
- Cycles de commutation à cos ? = 0,6
  - min. 20000
Utilisation
- Cycle
  - journalier
Sécurité
- Indice de protection IP
  - IP20
Conditions d'utilisation
- Température de service
  - -10…45 °C
- Précision de marche
  - 1
- Température de stockage/transport
  - -20…70 °C
Identification
- Gamme design principale
  - COMMANDE D'ECLAIRAGE

Type de produit :: Horloge modulaire journalière
Type de contact :: 1OF
Intensité :: 16A
Tension :: 230V
Garantie :: 2 ans
Affichage :: Analogique
Commutations :: 96 commutations
Durée de la réserve de marche :: 200h
Durée du cycle :: Journalier
Nombre de canaux :: 1 canal
Précision :: +/-1s par jour
Réserve de marche :: Oui
Section de câble recommandée (fil rigide) :: 4mm²
Section de câble recommandée (fil souple) :: 4mm²
Pas de programmation :: 15 min
