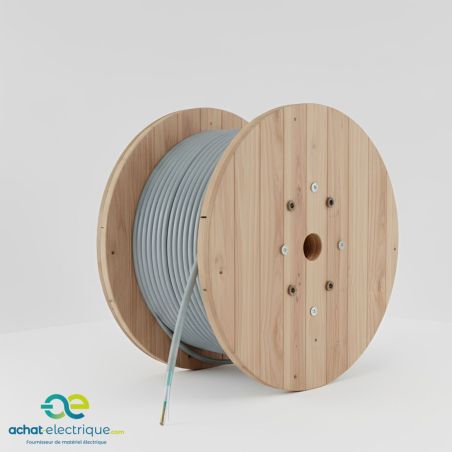

Câble téléphonique SYT1 21Paires AWG20 9/10 TGL au mètre

Description technique du câble téléphonique SYT1+ 21 paires AWG20 (9/10)

Le câble téléphonique SYT1+ 21 paires AWG20 (9/10) est un câble professionnel conçu pour les installations téléphoniques et les transmissions de données nécessitant la gestion d’un très grand nombre de lignes simultanées, tout en offrant une section de conducteur renforcée assurant une excellente stabilité électrique. Cette version 21 paires en AWG20 (Ø 0,8 mm) est particulièrement adaptée aux réseaux tertiaires, collectifs et aux infrastructures télécom à forte densité de lignes.

Les conducteurs en cuivre nu massif Ø 0,8 mm garantissent une faible résistance linéique (≥ 74 Ω/km), favorisant une transmission stable et homogène des signaux analogiques et numériques jusqu’à 2 Mbit/s, même sur des longueurs importantes. L’écran général aluminium/polyester avec fil de continuité assure une protection efficace contre les interférences électromagnétiques, indispensable dans les environnements techniques et électriques denses.

Applications et usages recommandés

Le câble SYT1+ 21 paires AWG20 est destiné aux installations de courant faible nécessitant une capacité multi-lignes élevée, fiable et durable.

• Distribution téléphonique sur répartiteurs d’étage, de rocade ou principaux
• Raccordement capillaire à forte densité vers sous-répartiteurs et prises terminales
• Installations de téléphonie privée interne multi-lignes
• Réseaux télécom tertiaires et collectifs
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes d’alarme, de domotique et de vidéo basse fréquence

Ce câble est conçu pour une pose intérieure, en conduites ou en caniveaux. Il est proposé exclusivement en vente au mètre (TGL), permettant un ajustement précis des longueurs sur les chantiers nécessitant de longues sections continues.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque l’ensemble des vingt-et-une paires est exploité simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général assure une protection homogène de l’ensemble des paires contre les perturbations électromagnétiques, garantissant une qualité de signal constante sur toute l’installation.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable, stable et durable des signaux téléphoniques et des données, même sur des installations multi-lignes fortement sollicitées.

Comportement au feu et conformité normative

Le câble SYT1+ 21 paires AWG20 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 21 paires AWG20 (9/10) ?

Le câble téléphonique SYT1+ 21 paires AWG20 est une solution robuste, fiable et évolutive pour les installations nécessitant un grand nombre de lignes téléphoniques ou de données avec une section renforcée. Il constitue un choix de référence pour les professionnels recherchant performance électrique, protection contre les interférences et flexibilité maximale grâce à la vente à la coupe.
