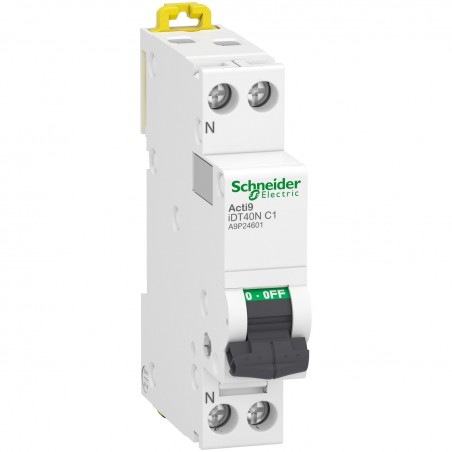

A9P24601 Schneider - Disjoncteur 1A - phase neutre 1P+N - Courbe C - 10kA - Bornes à vis - Schneider IDT40N
Réf. fabricant : A9P24601
EAN-13 : 3606481381385
Réf. AE : SCHA9P24601
Disjoncteur 1P+N 1A Courbe C - Schneider A9P24601
Ce disjoncteur phase neutre de calibre 1A est équipé de bornes à vis d'une capacité de 1 à 16mm² en fil rigide et de 1 à 10mm² en fil souple avec embouts de câblage.
Le disjoncteur Schneider A9P24601 est compatible avec des peignes électriques au pas de 9mm
Issu de la gamme Acti 9 iDT40N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire).
Ce disjoncteur modulaire occupe 1 module de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.
Les points clés du disjoncteur A9P24601
- Calibre 1A
- Pouvoir de coupure : 10kA
- Fonctionne sur 220V phase neutre
- Courbe C
- Bornes à vis
- Certification NF
- Fabriqué en France
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
Acti9
Nom du produit Acti9 iDT40
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IDT40N
Application Distribution
Description des pôles 1P + N
Nombre de pôles protégés 1
Position du pôle neutre Gauche
In courant assigné d'emploi 1 A
Type de réseau CA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn at 230 V AC 50 Hz conforming to EN/IEC 60898-110 kA Icu at 230 V AC 50 Hz conforming to EN/IEC 60947-2
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Labels qualité NF
Complémentaires Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi 230 V AC 50 Hz
limite de déclenchement magnétique 5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service 6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-17,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Classe de limitation 3 conforming to EN/IEC 60898-1
[Ui] tension d'isolement 400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Indication ON/OFF
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 81 mm
Largeur 18 mm
Profondeur 78 mm
Poids du produit 115 g
Couleur Blanc
Endurance mécanique 20000 cycle
Endurance électrique 20000 cycles
Verrouillages optionnels Dispositif de cadenassage
connexion À vis
position de verrouillage Vis
Type de raccordement Borne du type à cage haut ou bas1…10 mm² soupleBorne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils 14 mm for top or bottom connection
couple de serrage 2 N.m top or bottom
Protection différentielle Sans
- Type de produit :
- Disjoncteur phase neutre
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iDT40
- Sous famille :
- iDT40N
- Calibre :
- 1A
- Capacité des bornes de raccordement (fil rigide) :
- 16mm²
- Capacité des bornes de raccordement (fil souple) :
- 10mm²
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P+N
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
