* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

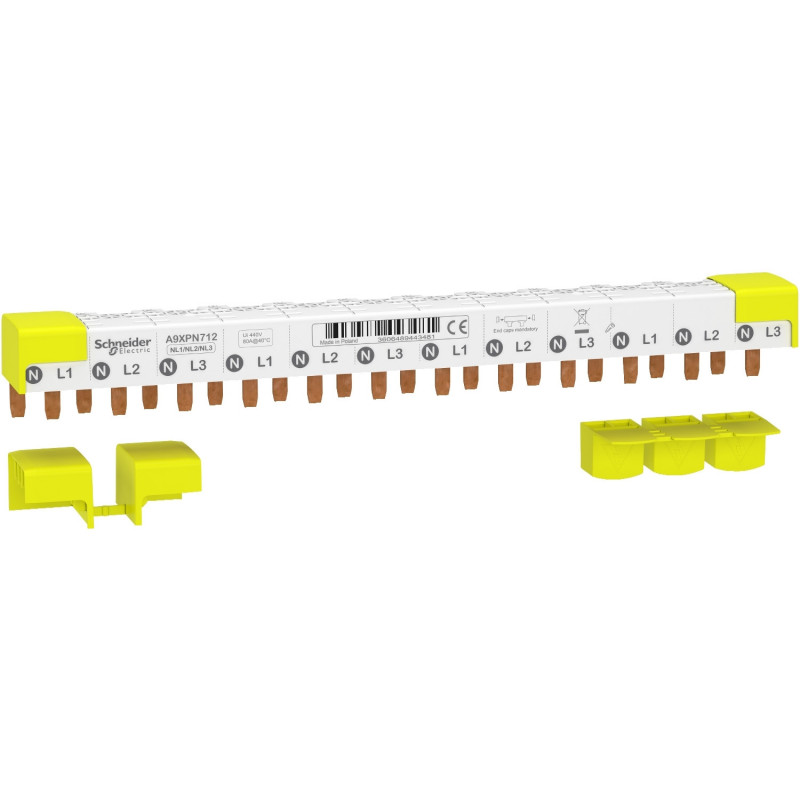

A9XPN712 Schneider - Peigne de répartition tétrapolaire vers disjoncteur 1P+N - 12 modules - Acti 9 iDT40
Réf. fabricant : A9XPN712
EAN-13 : 3606489443481
Réf. AE : SCHA9XPN712
Peigne 12 modules d'équilibrage de phase 4P vers disjoncteur 1P+N Schneider Acti9 iDT40 et autres marques
Ce peigne permet l'équilibrage des phases sur des disjoncteurs phase neutre 1P+N 230V depuis une alimentation 4P 380V.
- Disjoncteur n°1: Phase 1 + neutre
- Disjoncteur n°2: Phase 2 + neutre
- Disjoncteur n°3: Phase 3 + neutre
- Disjoncteur n°4: Phase 1 + neutre
- Disjoncteur n°5: Phase 2 + neutre
- Disjoncteur n°6: Phase 3 + neutre
Ce peigne Schneider A9XPN712 pour équilibrer les phases est compatible avec tous les disjoncteurs 1P+N à bornes décalées avec un entraxe de 9mm entre chaque borne.
Il est donc compatible avec la plupart des disjoncteurs phase neutre des marques Schneider, Hager, Legrand ou IMO proposés sur le site.
Ce peigne d'équilibrage de phases Schneider peut être recoupé.
Il mesure 12 modules soit environ 22cm.
Si vous avez un doute n'hésitez pas à contacter nos techniciens au 02.99.69.69.41
Caractéristiques principales du Peigne d'équilibrage de phase,Peigne phase neutre,Peigne triphasé,Peigne tétrapolaire Schneider de référence A9XPN712 :
- Gamme : Acti9
- Type de produit ou équipement : Peigne de raccordement
- Catégorie d'accessoire / de pièce détachée : Accessoire de connexion
- description des lignes : 3P + N
- Length in 18 mm modules : 12
- Complémentaires nombre de voies : 4 voies N + 3 L (équilibré)
- configuration des pôles pour 1 voie : 1 x 3P + N1 3P3 x 1P + N
- pas de raccordement : 9 mm entre phase et neutre18 mm entre phases
- type de connecteur : Dent
- distance entre appareils : 54 mm
- marquage : N L1 N L2 N L3
- Isolement : Isolé
- Présentation du produit : Découpable
- [Ie] courant assigné d'emploi : 80 A à 40 °C
- [Ue] tension assignée d'emploi : 230 V CA Ph/N400 V AC Ph/Ph
- [Ui] tension d'isolement : 440 V CA se conformer à CEI 61439-1
- [Uimp] tension assignée de tenue aux chocs : 4 kV
- Mode d'installation : Horizontale
- emplacement de montage : Haut sur borne du type à cage
- Pas de 9 mm : 24
- Hauteur : 32 mm
- Largeur : 218 mm
- Profondeur : 28 mm
- Poids du produit : 334 g
- Couleur : Blanc (RAL 9003)
- Compatibilité de gamme : Acti 9 Acti 9 DT40Acti 9 Acti 9 DT40 VigiActi 9 Vigi TG40Acti 9 Vigi TG60Multi 9 Multi 9 N40Multi 9 Multi 9 N40 VigiActi9 Acti9 iDT40Acti9 Acti9 iDD40Acti9 Acti9 iDD40 TGActi9 Vigi iTG40Acti9 Acti9 iIG40Acti9 Acti9 iDT40KActi9 Acti9 iDD40KActi9 Acti9 iIG40K
- Type de produit :
- Peigne d'équilibrage de phase - Peigne phase neutre - Peigne tétrapolaire - Peigne triphasé
- Gamme :
- Acti9
- Famille :
- iDT40
- Calibre :
- 80A
- Encombrement (modules de 18mm) :
- 12 modules
- Polarité :
- 3P+N - 4P - 1P+N
- Entraxe des dents :
- 9mm
- Type de bornes :
- Bornes décalées
- Garantie :
- 18 mois
