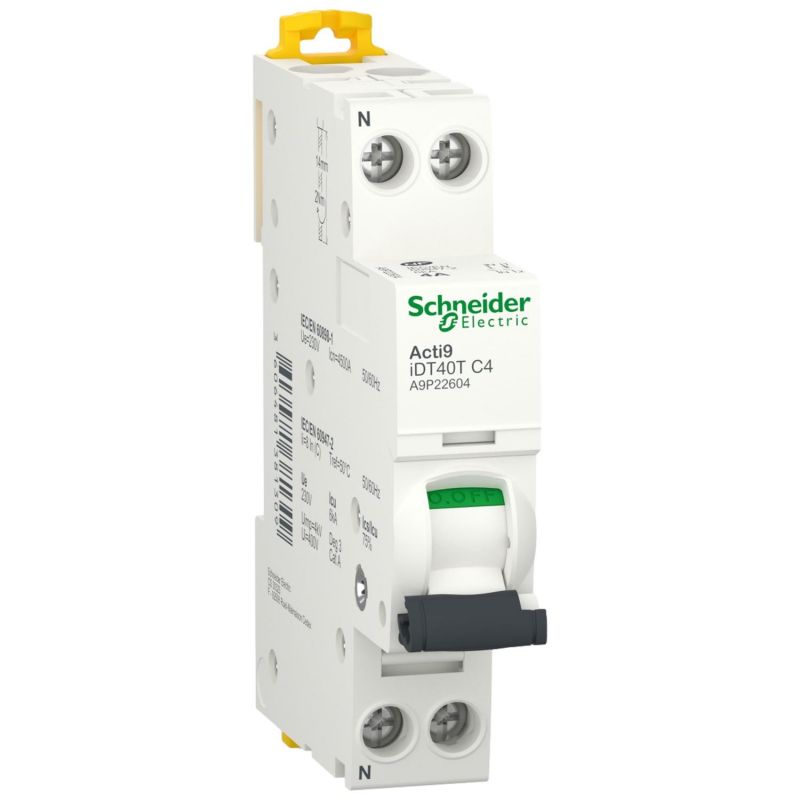

A9P22604 disjoncteur Schneider 4A - phase neutre 1P+N - courbe C - 4,5/6kA - À vis - Schneider iDT40T
12,42 € HT
Réf. fabricant : A9P22604
EAN-13 : 3606481381309
Réf. AE : SCHA9P22604
Disjoncteur 1P+N 4A courbe C - Schneider A9P22604
Ce disjoncteur phase neutre de Calibre 4A est équipé de bornes À vis d'une capacité de 1 à 16mm² en fil rigide et de 1 à 10mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9P22604 est compatible avec des peignes électriques au pas de 9mm
Issu de la gamme Acti 9 iDT40T de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 6kA selon la norme NF EN60947-2 (industriel et tertiaire) et 4,5kA selon la norme NF EN60898-1 (habitation).
Le A9P22604 occupe 1 module de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.
Les points clés du disjoncteur A9P22604
- certification NF
- Fabriqué en France
- courbe C
- Bornes À vis
- Fonctionne sur 220V phase neutre
- Calibrage 4A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur phase neutre Schneider A9P22604 :
- Gamme : Acti9
- Nom du produit : Acti9 iDT40
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : IDT40T
- Application : Distribution
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 4 A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 4500 A Icn at 230 V AC 50 Hz conforming to EN/IEC 60898-16 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
- Labels qualité : NF
- Complémentaires Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 230 V CA 50 Hz
- limite de déclenchement magnétique : 5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
- [Ics] pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Classe de limitation : 3 conforming to EN/IEC 60898-1
- [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Indication ON/OFFSignalisation de déclenchement
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 2
- Hauteur : 85 mm
- Largeur : 18 mm
- Profondeur : 74 mm
- Poids du produit : 120 g
- Couleur : White
- Endurance mécanique : 20000 cycle
- Endurance électrique : 20000 cycle
- Verrouillages optionnels : Dispositif de cadenassage
- connexion : À vis
- position de verrouillage : Vis
- Type de raccordement : Borne du type à cage haut ou bas1?10 mm² soupleBorne du type à cage haut ou bas1?16 mm² rigide
- Longueur de dénudage des fils : 14 mm for top or bottom connection
- couple de serrage : 2 N.m top or bottom
- Protection différentielle : Bloc séparé
- Type de produit :
- Disjoncteur phase neutre
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iDT40
- Sous famille :
- iDT40T
- Calibre :
- 4A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 16mm²
- Capacité des bornes de raccordement (fil souple) :
- 1 à 10mm²
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P+N
- Pouvoir de coupure :
- 4,5kA - 6kA
- Pouvoir de coupure industriel :
- 6kA
- Pouvoir de coupure résidentiel :
- 4,5kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
