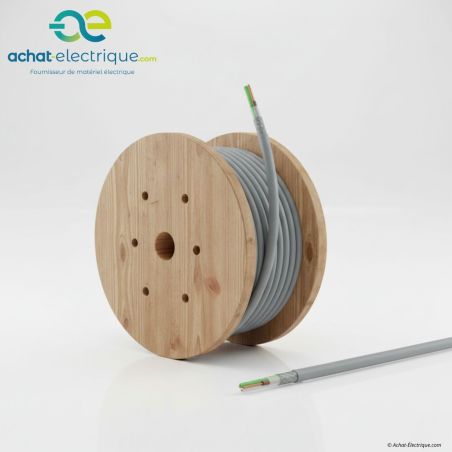

Câble électrique blindé LIYCY 19X0,5 TGL au mètre

Description détaillée du câble électrique blindé LIYCY 19x0,5

Le câble électrique blindé LIYCY 19x0,5 mm² est un câble souple conçu pour les liaisons de courant faible nécessitant la transmission fiable et simultanée d’un très grand nombre de signaux, dans des environnements soumis à de fortes perturbations électromagnétiques. Il est particulièrement adapté aux installations de commande, de régulation et d’automatisation complexes où la densité de câblage est très élevée.

Grâce à son blindage général par tresse en cuivre étamé, le câble LIYCY 19x0,5 assure une protection efficace contre les interférences électromagnétiques (EMI) et le couplage capacitif à haute fréquence. Il garantit l’intégrité des signaux transmis, même à proximité d’équipements industriels générateurs de parasites.

Applications du câble LIYCY 19x0,5 mm²

Le câble LIYCY 19x0,5 est conçu pour les installations techniques en environnement industriel, tertiaire et automatisé. Il convient parfaitement aux applications suivantes :

• Contrôle et régulation électronique à forte densité de signaux
• Transmission de commandes et de données multiples
• Automatismes industriels et automates programmables complexes
• Systèmes de communication et de transmission de signaux
• Équipements informatiques, machines de bureau et bancs de test
• Systèmes de signalisation, capteurs et actionneurs multiples

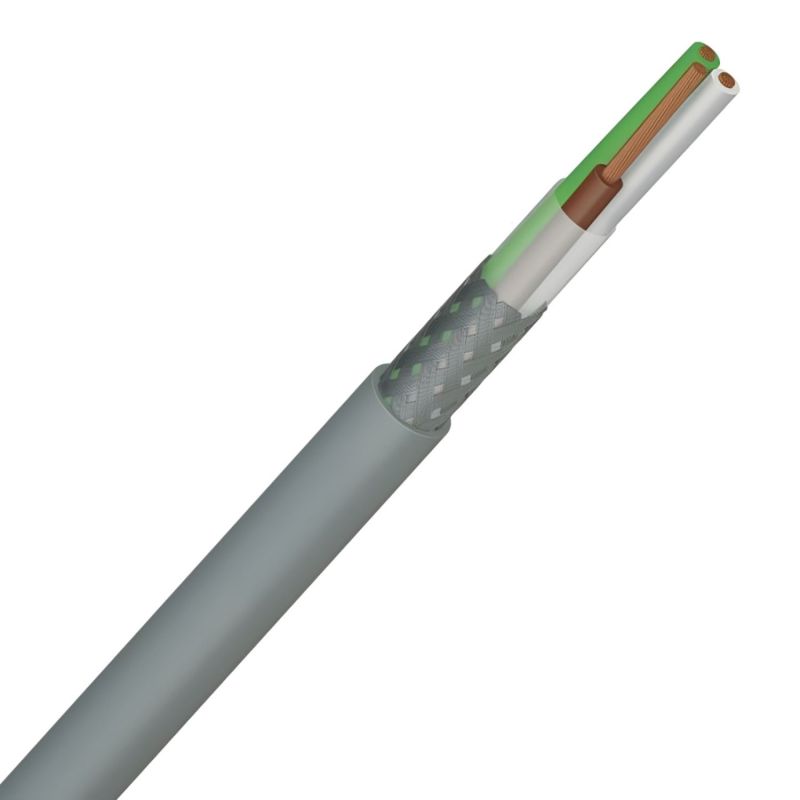

Conception et constitution du câble LIYCY 19x0,5

Conducteurs

Les conducteurs sont constitués de cuivre nu souple de classe 5, conformément aux normes IEC 60228 et VDE 0295. Cette conception assure une excellente flexibilité malgré le nombre élevé de conducteurs et facilite le raccordement dans les armoires électriques à forte densité.

Isolation et assemblage

Chaque conducteur est isolé par du PVC de haute qualité, puis assemblé en couches concentriques avec un ruban polyester. Cette structure garantit une excellente tenue mécanique et une stabilité durable dans le temps.

Blindage général

Le blindage est réalisé par une tresse en cuivre étamé avec un taux de recouvrement pouvant atteindre 65 %. Ce blindage permet de limiter efficacement les perturbations électromagnétiques et d’assurer une transmission fiable des signaux basse tension.

Gaine extérieure

La gaine extérieure est en PVC gris RAL 7001, offrant une bonne résistance mécanique et une protection adaptée aux installations en locaux secs ou humides. Ce câble n’est pas destiné à une pose extérieure sans protection contre les rayonnements UV.

Caractéristiques électriques et mécaniques

• Section : 19 x 0,5 mm²
• Tension de service : 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Résistance d’isolement : > 200 MΩ.km à +20 °C
• Plage de température :
  • Pose mobile : de -5 °C à +70 °C
  • Pose fixe : de -20 °C à +70 °C
• Rayon de courbure minimal :
  • Installation mobile : 15 x le diamètre extérieur
  • Installation fixe : 6 x le diamètre extérieur
• Effort de traction admissible :
  • Statique : 15 N/mm² de section cuivre
  • Dynamique : 25 N/mm² de section cuivre

Normes et conformités

Le câble LIYCY 19x0,5 est conforme aux principales normes européennes et internationales en vigueur :

• VDE 0812
• CEI 20-22 II / VDE 0207
• IEC 60228 / VDE 0295
• Non-propagation de la flamme : IEC 60332-1 / NF C 32-070 catégorie C2
• Conformité RoHS – Directive européenne 2011/65/UE
• Réglementation Produits de Construction (RPC) 305/2011
• Euroclasse feu : Eca

Repérage des conducteurs

Les conducteurs sont repérés par couleurs selon la norme DIN 47100, sans conducteur vert/jaune. Les couleurs ne se répètent pas avant le 44^e conducteur, garantissant une identification claire et fiable lors du câblage et des opérations de maintenance.

Conditions d’installation et recommandations

Le câble LIYCY 19x0,5 est adapté à une installation en pose fixe ou mobile, en locaux secs ou humides. Malgré le nombre élevé de conducteurs, sa souplesse permet une mise en œuvre facilitée dans les armoires électriques et les cheminements contraints.

Grâce à son blindage par tresse, ce câble est recommandé pour les environnements fortement perturbés, notamment à proximité de variateurs, moteurs électriques, automates programmables ou équipements électroniques sensibles.
