Câble ARVFV : le câble armé aluminium pour les liaisons enterrées

Le câble U-1000 ARVFV est un câble industriel rigide d'alimentation en énergie basse tension, à conducteur aluminium et armure métallique. Cette protection mécanique lui permet d'être enterré directement, sans fourreau, et de résister aux chocs, à l'écrasement et aux rongeurs. C'est le câble armé des installations industrielles, des liaisons enterrées et des parcours exposés.

Pourquoi choisir un câble armé ARVFV ?

Parmi les câbles industriels basse tension, les câbles armés se distinguent par leur protection mécanique intégrée. Là où un câble non armé enterré exige des fourreaux, caniveaux ou dalles, l'ARVFV assure seul sa propre protection grâce à son armure acier ou aluminium. Sa gaine extérieure en PVC de couleur noir offre une bonne résistance aux UV et aux intempéries, et sa résistance aux chocs, aux abrasions et à l'écrasement renforce la sécurité des installations sur les sites exigeants. La fiche fabricant indique aussi une bonne résistance chimique.

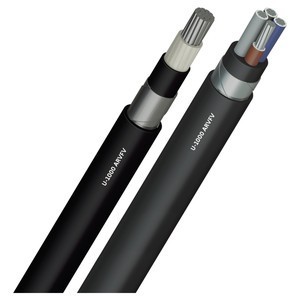

Description et construction du câble armé U-1000 ARVFV

Chaque conducteur aluminium câblé de classe 2 reçoit une isolation en polyéthylène réticulé (XLPE). L'ensemble est enfermé dans une gaine interne thermoplastique, puis dans une armure en feuillards, c'est-à-dire des rubans métalliques, et enfin sous une gaine PVC noire résistante aux UV. Le type d'armure dépend du nombre de conducteurs : 2 feuillards aluminium de 0,5 mm sur les câbles à un seul conducteur, 2 feuillards acier de 0,2 à 0,5 mm sur les câbles multiconducteurs, posés en hélice à recouvrement dans les deux cas.

Fiche technique : caractéristiques et données constructeur

Les caractéristiques techniques ci-dessous sont communes à tous les produits de la gamme, quelle que soit la section des conducteurs.

• Conducteur : aluminium câblé, classe 2
• Isolation : polyéthylène réticulé (XLPE), isolant des conducteurs aluminium
• Gaine interne : thermoplastique
• Armure : 2 feuillards aluminium de 0,5 mm (unipolaire) ou 2 feuillards acier de 0,2 à 0,5 mm (multiconducteur)
• Gaine extérieure : PVC noir résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Température : utilisation de -25 °C à +60 °C ; température maximale admissible à l'âme de 90 °C en régime permanent et 250 °C en court-circuit
• Normes : NF C 32-322 ou XP C 32-322 ; non propagateur de la flamme selon IEC 60332-1 / NF C 32-070 catégorie C2 ; Euroclasse Eca selon le RPC
• Repérage et marquage : couleur des conducteurs selon HD 308 S2, marquage NF USE U-1000 ARVFV

La version XP C 32-322 dispose d'une gaine prévue pour les conditions climatiques extrêmes et le rayonnement solaire.

Toutes les sections de câbles armés ARVFV à la coupe

Notre gamme couvre les besoins de distribution d'énergie les plus courants : câbles unipolaires de 1x50 à 1x400 mm², câbles à 2 conducteurs en 2x25 et 2x35 mm², et câbles à 4 conducteurs de 4x25 à 4x300 mm². Chaque référence est vendue au mètre, coupée à la longueur demandée. Pour choisir la section conducteur adaptée, utilisez notre sélecteur de câbles électriques.

Utilisation : intensité admissible et chute de tension

Le choix technique d'une section repose d'abord sur le courant admissible attendu.

L'intensité admissible d'un câble ARVFV dépend de sa section et de son mode de pose. À titre indicatif, un 4x185 mm² supporte 337 A enterré dans un sol à 20 °C et 347 A posé seul à l'air libre à 30 °C, avec une chute de tension de 0,38 V/A/km. Ces valeurs concernent une pose seule : en cas de groupement de câbles, de rayonnement solaire, de pose en caniveau ou sous fourreau, appliquez les facteurs de correction de la NF C 15-100. L'intensité admissible retenue doit toujours être compatible avec la protection de la ligne et la température maximale admissible des conducteurs en régime permanent.

Données par section : diamètre et poids

Le diamètre et le poids varient fortement selon la section et le nombre de conducteurs. Quelques données constructeur, indicatives et variables selon fabrication : le 1x185 mm² pèse environ 1,07 kg au mètre ; le 1x300 mm² présente un diamètre extérieur d'environ 32,6 mm ; le 4x185 mm² atteint environ 58,4 mm de diamètre. Ces valeurs comptent pour le choix des chemins de câbles, des tranchées et pour le calcul du rayon de courbure. Le poids au mètre aide aussi à anticiper la manutention et la livraison des grandes longueurs sur votre chantier.

Pose et raccordement du câble armé : conseils techniques

L'utilisation en pose enterrée directe ne dispense pas des règles de l'art. Respectez un rayon de courbure de 10 fois le diamètre extérieur en pose fixe. La traction ne doit pas dépasser 15 N/mm² de section aluminium en statique et 30 N/mm² en dynamique. Le passage aluminium-cuivre impose une connectique bimétallique : cosses électriques, connecteurs alu cuivre et gaine thermorétractable pour la finition.

Questions fréquentes sur le câble ARVFV

Quelle est la différence entre armure acier et armure aluminium ?

Sur un câble ARVFV à un seul conducteur, l'armure est faite de 2 feuillards aluminium de 0,5 mm. Sur les câbles à plusieurs conducteurs (2x et 4x), elle se compose de 2 feuillards acier de 0,2 à 0,5 mm. Dans les deux cas, chaque ruban est posé en hélice à recouvrement, sous la gaine PVC noir. Cette armure ruban, en acier ou en aluminium selon le nombre de conducteurs, est la donnée technique clé de ce câble armé.

Le câble ARVFV peut-il être enterré sans fourreau ?

Oui, c'est son principal intérêt parmi les câbles industriels : son armure lui donne la protection mécanique nécessaire à une pose enterrée directe, avec une bonne résistance aux rongeurs et à l'écrasement.

Quelle est sa performance au feu ?

Le câble est non propagateur de la flamme selon IEC 60332-1 et NF C 32-070 catégorie C2. Sa classe de performance au feu selon le RPC est l'Euroclasse Eca. Pour les bâtiments recevant du public, un câble à comportement au feu amélioré comme le FR-N1 est plus adapté.

Où trouver la fiche technique ?

Les caractéristiques techniques principales (construction, isolation en polyéthylène réticulé XLPE, couleur des conducteurs, intensité admissible) sont rappelées sur cette page et sur chaque fiche produit. Pour de grandes longueurs, demandez un devis directement depuis la fiche produit de la section choisie.

ARVFV alu ou cuivre ? Armé ou non armé ?

Le cuivre armé reste une option : le câble U-1000 RVFV RH est plus lourd et plus cher, mais moins encombrant à intensité égale. Si votre tracé n'exige pas d'armure, le câble aluminium AR2V offre la même âme aluminium sans protection mécanique intégrée, et le câble U1000 R2V en est l'équivalent à âme cuivre.

Pour les bâtiments soumis à des exigences de sécurité incendie (ERP, IGH), le câble FR-N1, classé Cca-s2, d2, a2, existe aussi en version aluminium : le câble FR-N1 alu. Les circuits de sécurité qui doivent continuer à fonctionner pendant un incendie se câblent en câble CR1 C1, et les raccordements d'équipements mobiles en câbles souples. Retrouvez l'ensemble des fils et câbles dans notre rubrique câble électrique.
