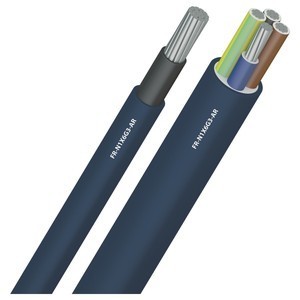

Câble FR-N1 alu : la sécurité incendie avec un conducteur aluminium

Le câble FR-N1X6G3-AR est la version aluminium de notre gamme de câbles FR-N1. Ce câble électrique rigide d'alimentation basse tension associe un conducteur aluminium à une gaine sans halogène. Il est destiné à l'alimentation et à la distribution d'énergie électrique là où la sécurité incendie passe en premier : installations industrielles et colonnes montantes des établissements recevant du public (ERP) et des immeubles de grande hauteur (IGH).

Un câble sans halogène au comportement au feu amélioré

Conforme à la norme NF C 32-325, le FR-N1 alu fait partie des câbles rigides isolés au polyéthylène réticulé, sous gaine de protection sans halogène, à comportement au feu amélioré et non propagateurs de l'incendie. Il est classé Cca-s2, d2, a2 selon le Règlement Produits de Construction (RPC 305/2011). Dans cette Euroclasse, la lettre « s » qualifie la production de fumée, « d » les gouttelettes enflammées et « a » l'acidité des gaz dégagés en cas d'incendie.

Caractéristiques techniques du câble FR-N1X6G3-AR

Voici la fiche technique commune à toutes les sections de cette gamme de câbles électriques à conducteur aluminium, non propagateur de l'incendie.

• Matériau conducteur : âme en aluminium câblé, classe 2
• Isolation : polyéthylène réticulé (XLPE)
• Assemblage : ruban séparateur et/ou gaine de bourrage sans halogène (HFFR)
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, avec une bonne résistance aux UV et aux intempéries
• Tension nominale : 600/1000 V en alternatif, 900/1500 V en continu ; tension d'essai 3500 V AC pendant 5 minutes
• Température : utilisation de -25 °C à +60 °C ; température maximale admissible à l'âme de 90 °C en régime permanent et 250 °C en régime de court-circuit
• Repérage des conducteurs : couleurs selon HD 308 S2
• Normes et marquage : NF C 32-325, marquage NF USE, conforme RoHS et CE

Choisir la section de votre câble aluminium

Le câble FR-N1 alu est disponible à la coupe au mètre dans une large gamme de sections : en unipolaire de 1x25 à 1x630 mm², et en multiconducteur à 2, 3, 4 ou 5 conducteurs, avec des sections de 16 à 240 mm². Tous ces produits sont vendus au prix au mètre : indiquez la longueur voulue pour votre chantier et le câble est coupé sur mesure avant livraison. Les références du catalogue portent la mention TGL, qui correspond au conditionnement fournisseur. Pour dimensionner votre ligne, appuyez-vous sur notre sélecteur de câbles électriques.

Installation, rayon de courbure et raccordement

Sans protection mécanique complémentaire, en plein air, le câble FR-N1 alu se fixe aux parois ou se pose sur chemins de câbles, tablettes, passerelles ou autres supports. En liaison enterrée, il doit être protégé par des fourreaux, caniveaux, goulottes ou dalles, comme le demande la norme d'installation NF C 15-100 (article 529.5). Respectez un rayon de courbure de 6 fois le diamètre en pose fixe et de 12 fois le diamètre pendant le tirage. La traction reste limitée à 15 N/mm² de section aluminium en statique et 50 N/mm² en dynamique.

Le passage de l'aluminium au cuivre impose une connectique adaptée : cosses électriques, connecteurs alu cuivre et gaine thermorétractable pour la finition.

Questions fréquentes sur le câble FR-N1 alu

Comment déterminer l'intensité admissible ?

Les intensités maximales indiquées par le fabricant valent pour une pose seule sur chemin de câbles à l'air libre à 30 °C, ou dans un sol à 20 °C. Groupement de plusieurs câbles, rayonnement solaire, pose en caniveau ou enterrée sous fourreau : dans ces cas, appliquez les facteurs de correction de la NF C 15-100 pour garantir la protection de votre ligne de distribution d'énergie.

Le câble FR-N1 alu supporte-t-il l'extérieur ?

Oui, sa gaine sans halogène a passé un essai de résistance climatique incluant le rayonnement UV. En plein air, le câble se fixe sur parois ou chemins de câbles sans protection mécanique complémentaire.

Conducteur aluminium ou cuivre ?

À intensité égale, un câble électrique à âme cuivre est plus lourd et plus cher, mais moins encombrant. Le matériau aluminium allège les grandes sections de vos colonnes montantes et de vos liaisons d'alimentation en basse tension. Pensez simplement à la connectique alu-cuivre lors du raccordement.

Comment commander ce produit ?

Chaque produit est vendu au prix au mètre, sur mesure selon la longueur de votre chantier. Pour de grandes quantités, utilisez la demande de devis disponible sur chaque fiche.

Les autres câbles de la famille

Pour les petites sections à âme cuivre, retrouvez nos câbles FR-N1 : la même famille de fils et câbles électriques sans halogène, pour vos installations d'alimentation en ERP et IGH. Si votre liaison doit être enterrée sans fourreau, le câble armé U-1000 ARVFV alu est conçu pour cet usage, et le câble U-1000 RVFV RH en est la version armée à âme cuivre. Pour une installation sans exigence feu particulière, le câble aluminium AR2V reste la référence, et le câble U1000 R2V en est l'équivalent à âme cuivre.

Les circuits de sécurité qui doivent continuer à fonctionner pendant un incendie se câblent en câble CR1 C1, et les raccordements d'équipements mobiles en câbles souples. Retrouvez l'ensemble des fils et câbles dans notre rubrique câble électrique.
