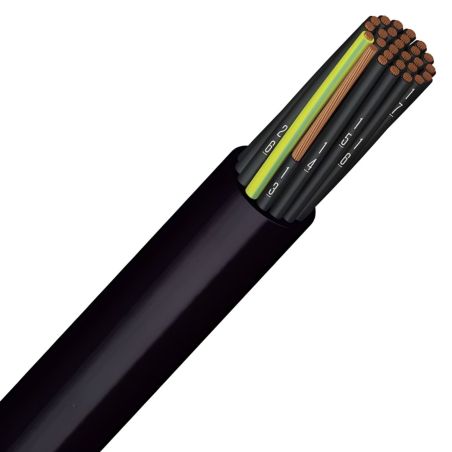

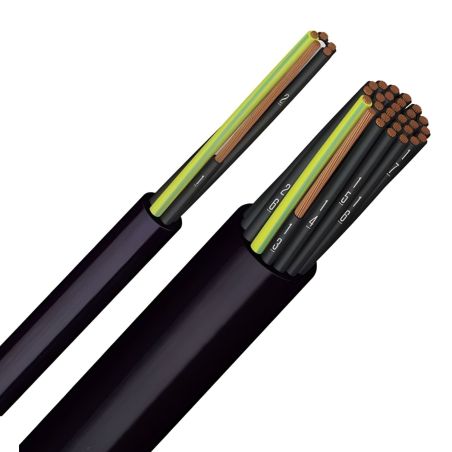

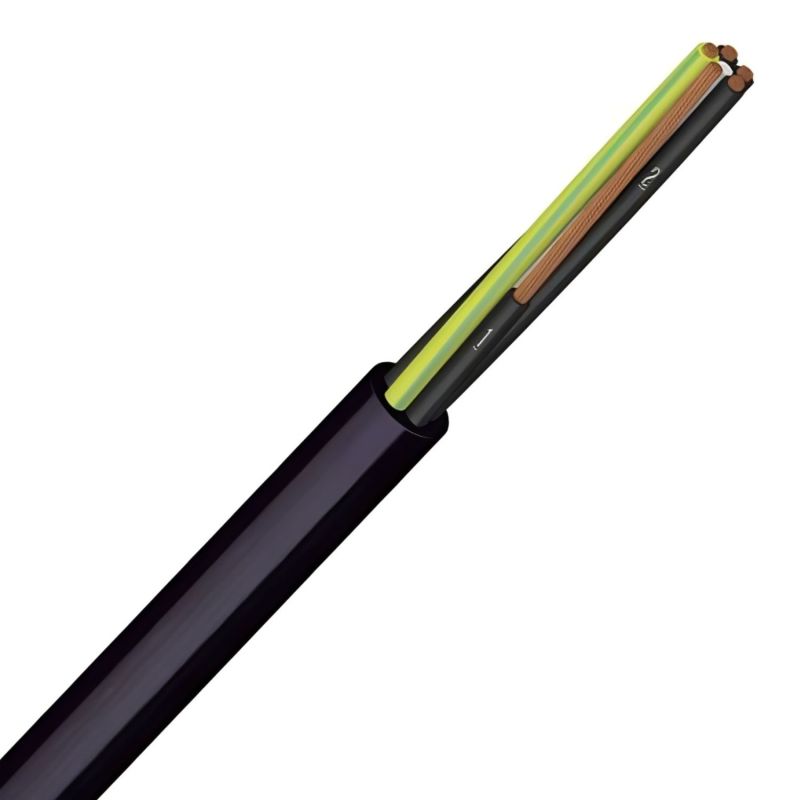

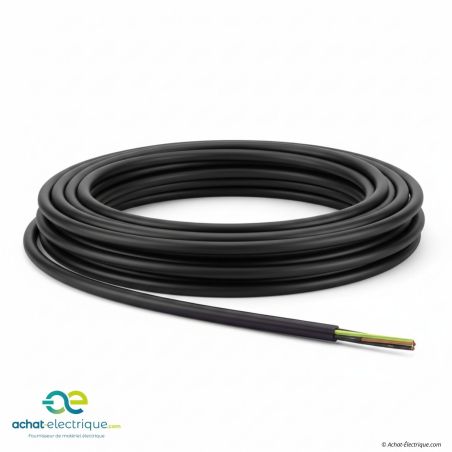

Câble électrique YSLY-JZ 3G1 NOIR 1000V TGL au mètre

Description détaillée du câble électrique YSLY-JZ 3G1

Le câble électrique YSLY-JZ 3G1 mm² est un câble souple destiné aux applications de commande, de contrôle et de mesure dans les environnements industriels et tertiaires. Il est largement utilisé pour le câblage des machines-outils, des armoires électriques et des installations automatisées nécessitant une liaison fiable et sécurisée.

Cette version YSLY-JZ est équipée de conducteurs noirs numérotés avec conducteur de protection vert/jaune, ce qui la rend particulièrement adaptée aux installations nécessitant une mise à la terre. Proposé ici en configuration 3G1 mm², ce câble est vendu au mètre (TGL) afin de s’adapter précisément aux besoins de chaque chantier.

Conception et constitution du câble YSLY-JZ

Âme conductrice

Les conducteurs sont constitués de cuivre nu souple de classe 5, conformément aux normes IEC 60228 et VDE 0295. Cette conception assure une excellente flexibilité, facilitant le passage du câble dans les chemins de câbles, goulottes et armoires électriques, même dans les configurations complexes.

Isolation et gaine externe

Chaque conducteur est isolé par une gaine en PVC garantissant une bonne tenue diélectrique. La gaine extérieure en PVC noir offre une protection mécanique efficace et une bonne résistance aux contraintes rencontrées en milieu industriel.

Domaines d’application

Le câble YSLY-JZ 3G1 est conçu pour des installations fixes ou mobiles soumises à des contraintes mécaniques modérées. Il est particulièrement recommandé pour :

• Les liaisons de commande et de contrôle
• Les circuits de signalisation avec mise à la terre
• Les liaisons de mesure sur équipements industriels
• Le câblage des machines-outils et automatismes

Son repérage clair des conducteurs et sa souplesse en font un câble fiable et facile à installer, répondant aux exigences des professionnels de l’électricité et de l’automatisme.

Caractéristiques électriques et mécaniques

Le câble électrique YSLY-JZ 3G1 dispose d’une tension de service Uo/U de 600/1000 V AC et d’une tension d’essai de 4000 V AC pendant 5 minutes, garantissant une sécurité optimale en fonctionnement normal.

Sa résistance d’isolement est supérieure à 200 MΩ.km à +20°C. Il peut être utilisé dans une plage de température allant de -5°C à +70°C, avec une température maximale admissible à l’âme de +70°C et une température de court-circuit pouvant atteindre +150°C.

Le rayon de courbure minimal est de 6 fois le diamètre extérieur en pose fixe et de 15 fois le diamètre en pose mobile, assurant une excellente souplesse d’installation.

Normes et conformité

Le câble YSLY-JZ 3G1 est conforme aux principales normes et réglementations en vigueur :

• DIN VDE 0250 / DIN VDE 0207 / CENELEC HD 383 S2
• IEC 60228 / VDE 0295
• Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 / NF C 32-070-2.1 catégorie C2
• Réglementation Produits de Construction (RPC) 305/2011 – Euroclasse Eca
• Conformité CE et RoHS (directive 2011/65/UE)

Pourquoi choisir un câble YSLY-JZ 3G1 ?

Le câble YSLY-JZ 3G1 mm² est un choix sûr pour les installations nécessitant à la fois souplesse, sécurité et conformité aux normes européennes. Sa présence d’un conducteur de protection vert/jaune, son repérage clair et sa robustesse en font une solution privilégiée pour les électriciens, automaticiens et intégrateurs.

La vente au mètre permet une gestion précise des longueurs, limite les chutes et optimise les coûts sur chantier.
