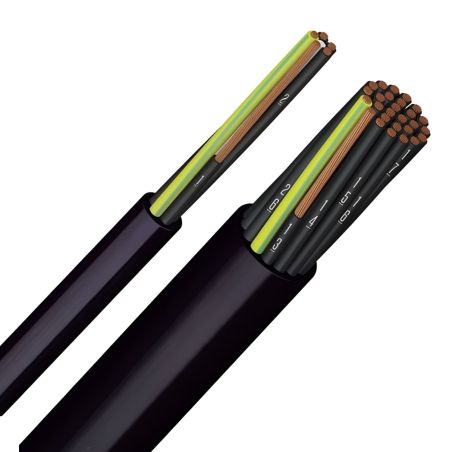

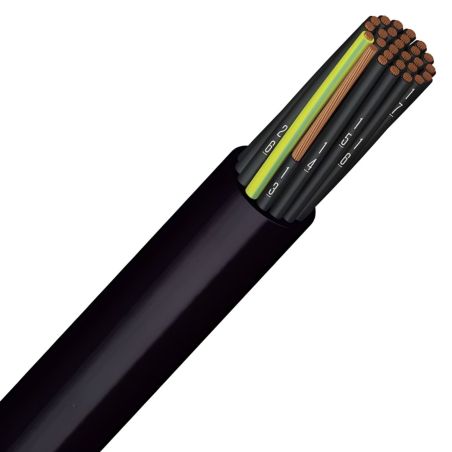

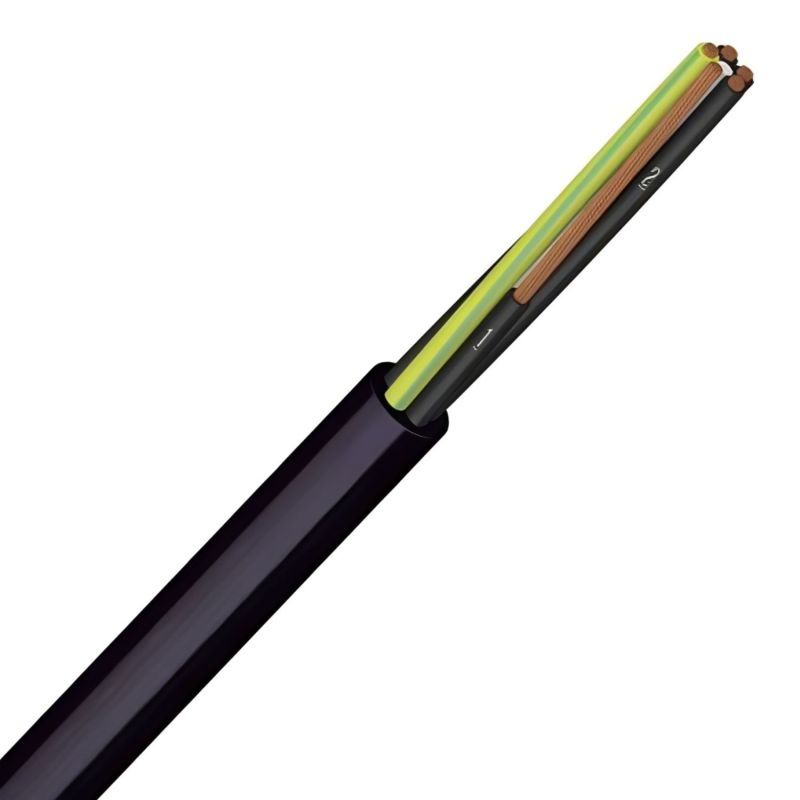

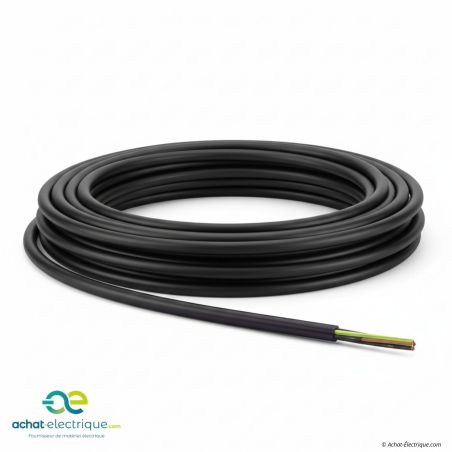

Câble électrique YSLY-JZ 5G1 NOIR 1000V TGL au mètre

Description détaillée du câble électrique YSLY-JZ 5G1

Le câble électrique YSLY-JZ 5G1 mm² est un câble souple conçu pour les applications de commande, de contrôle et de mesure dans les environnements industriels et tertiaires. Il est particulièrement adapté au câblage des machines-outils, des armoires électriques et des installations automatisées nécessitant plusieurs conducteurs avec mise à la terre.

Cette version YSLY-JZ intègre des conducteurs noirs numérotés avec conducteur de protection vert/jaune, garantissant une identification claire et une sécurité optimale lors de l’installation. Proposé ici en configuration 5G1 mm², ce câble est vendu au mètre (TGL), offrant une grande flexibilité d’approvisionnement sur chantier.

Conception et constitution du câble YSLY-JZ

Âme conductrice

Les conducteurs sont constitués de cuivre nu souple de classe 5, conformément aux normes IEC 60228 et VDE 0295. Cette conception assure une excellente souplesse, facilitant la pose dans les chemins de câbles, goulottes et armoires électriques, même dans les installations complexes.

Isolation et gaine externe

Chaque conducteur est isolé par un PVC de haute qualité assurant une bonne tenue diélectrique. La gaine extérieure en PVC noir protège efficacement le câble contre les agressions mécaniques et les contraintes rencontrées en milieu industriel.

Applications du câble YSLY-JZ 5G1

Le câble YSLY-JZ 5G1 est conçu pour des installations fixes ou mobiles soumises à des contraintes mécaniques modérées. Il est couramment utilisé pour :

• Les liaisons de commande et de contrôle multiconducteurs
• Les circuits de signalisation avec conducteur de protection
• Les liaisons de mesure sur équipements industriels
• Le câblage des machines-outils et installations automatisées

Sa souplesse, son repérage précis des conducteurs et sa robustesse en font un câble fiable et durable, parfaitement adapté aux exigences des professionnels.

Caractéristiques électriques et mécaniques

Le câble électrique YSLY-JZ 5G1 dispose d’une tension de service Uo/U de 600/1000 V AC et d’une tension d’essai de 4000 V AC pendant 5 minutes, garantissant une sécurité optimale en fonctionnement.

Sa résistance d’isolement est supérieure à 200 MΩ.km à +20°C. Il peut être utilisé dans une plage de température allant de -5°C à +70°C, avec une température maximale admissible à l’âme de +70°C et une température de court-circuit pouvant atteindre +150°C.

Le rayon de courbure minimal est de 6 fois le diamètre extérieur en pose fixe et de 15 fois le diamètre en pose mobile, garantissant une grande facilité d’installation, même dans les espaces contraints.

Normes et conformité

Le câble YSLY-JZ 5G1 est conforme aux principales normes et réglementations européennes :

• DIN VDE 0250 / DIN VDE 0207 / CENELEC HD 383 S2
• IEC 60228 / VDE 0295
• Non propagation de la flamme : IEC 60332-1 / VDE 0472-804 / NF C 32-070-2.1 catégorie C2
• Réglementation Produits de Construction (RPC) 305/2011 – Euroclasse Eca
• Conformité CE et RoHS (directive 2011/65/UE)

Pourquoi choisir un câble YSLY-JZ 5G1 ?

Choisir un câble YSLY-JZ 5G1 mm², c’est opter pour une solution fiable, sécurisée et conforme aux normes européennes pour les installations de commande et de contrôle nécessitant plusieurs conducteurs avec mise à la terre.

La vente au mètre permet une gestion précise des longueurs, limite les pertes de câble et optimise les coûts sur chantier, tout en garantissant un matériel professionnel de qualité.
