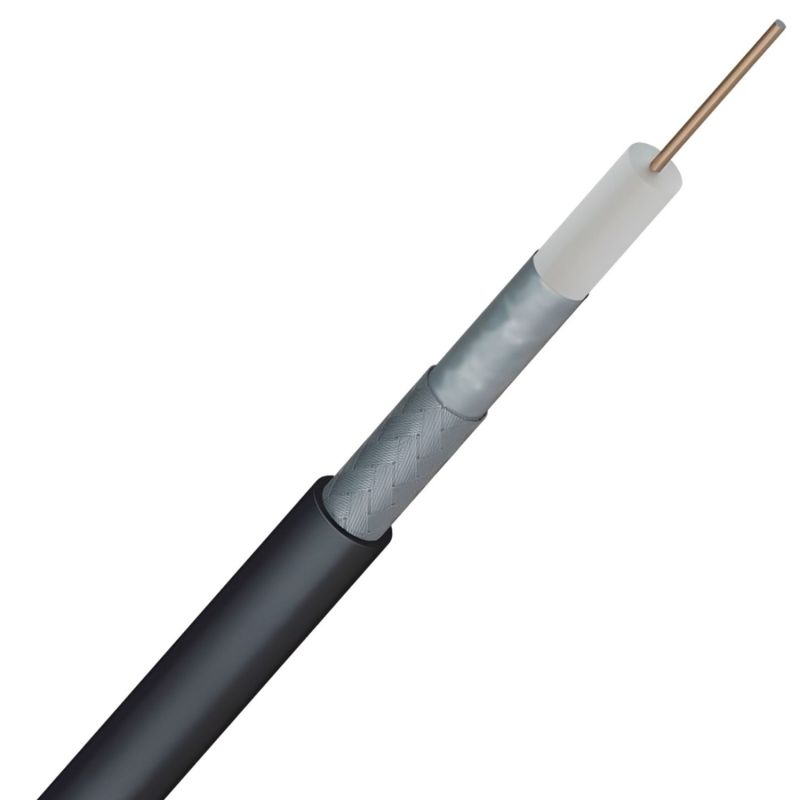

Câble coaxial TV 19PATCA - PH Noir – Couronne ou Touret

Câble coaxial TV 19PATCA - PH noir : idéal pour les installations TV extérieures

Le câble coaxial TV 19PATCA - PH noir est conçu pour assurer la transmission des signaux TV terrestres et satellites dans les installations nécessitant un passage en extérieur. Avec son impédance nominale de 75 ohms, il garantit une réception fiable du signal entre l’antenne ou la parabole et les équipements de réception TV.

Sa gaine en polyéthylène noir (PATCA) offre une excellente résistance aux conditions climatiques, ce qui en fait une solution parfaitement adaptée aux installations exposées aux intempéries. Ce câble est couramment utilisé pour relier une antenne TV ou une parabole satellite aux réseaux de distribution dans les maisons individuelles, immeubles collectifs ou bâtiments tertiaires.

Un câble coaxial conçu pour la distribution TV terrestre et satellite

Le câble coaxial 19PATCA est spécialement développé pour les réseaux de télévision privés. Il permet d'assurer une transmission stable du signal entre les différents éléments d'une installation TV.

Il est généralement utilisé pour :

• le raccordement d’une antenne TV terrestre
• le raccordement d’une parabole satellite
• la distribution du signal TV vers les prises murales
• les connexions entre répartiteurs, amplificateurs et équipements de réception

Grâce à sa conception coaxiale et à ses caractéristiques électriques optimisées, ce câble limite les pertes de signal et garantit une réception TV stable et de qualité.

Une conception technique fiable pour préserver la qualité du signal

Le câble coaxial 19PATCA repose sur une architecture technique permettant d’assurer à la fois robustesse mécanique et performance de transmission.

Âme en acier cuivré massif

Le conducteur central est constitué d’une âme en acier cuivré massif de 1 mm. Cette structure assure une bonne conductivité tout en apportant une grande résistance mécanique, ce qui facilite l’installation du câble et améliore sa durabilité dans le temps.

Isolation en polyéthylène cellulaire

L’âme du câble est entourée d’une isolation en polyéthylène cellulaire d’un diamètre de 4,7 mm. Ce matériau permet de maintenir une impédance stable de 75 ohms tout en limitant l’atténuation du signal sur la longueur du câble.

Blindage contre les interférences

Pour protéger le signal des perturbations électromagnétiques, le câble est équipé d’un écran aluminium/polyester complété par une tresse de blindage en aluminium avec un taux de recouvrement de 36 %. Cette combinaison permet de préserver la qualité du signal même dans les environnements comportant plusieurs équipements électriques.

Une gaine extérieure conçue pour l’installation en extérieur

La version 19PATCA est équipée d’une gaine extérieure en polyéthylène noir, spécialement conçue pour les installations extérieures. Cette gaine offre une meilleure résistance aux conditions climatiques et aux variations de température.

Le câble peut ainsi fonctionner dans une plage de température comprise entre -40 °C et +70 °C, ce qui le rend adapté aux installations exposées aux intempéries ou aux environnements techniques extérieurs.

Un câble conforme aux normes des installations TV

Le câble coaxial TV 19PATCA respecte les principales normes applicables aux installations de réception TV, garantissant sécurité et fiabilité.

• NF C 90-131
• EN 50117
• Grade 1 et Grade 2 selon le guide UTE C 90-483
• Directive RoHS 2011/65/UE
• Réglementation Produits de Construction (RPC) 305/2011
• Euroclasse Eca

Ces normes assurent que le câble répond aux exigences de sécurité et de performance pour les installations dans les bâtiments résidentiels et tertiaires.

Conditions d’installation et recommandations de pose

Le câble coaxial 19PATCA est destiné à une installation en extérieur, notamment pour les liaisons entre antennes, paraboles et réseaux de distribution TV.

Pour garantir la durabilité du câble et préserver la qualité du signal, il est recommandé de respecter les règles de pose suivantes :

• rayon de courbure mobile : 10 fois le diamètre du câble
• rayon de courbure fixe : 5 fois le diamètre du câble

Le respect de ces préconisations permet d’éviter toute dégradation du conducteur ou du blindage lors de l’installation.

Formats disponibles pour s’adapter à vos chantiers

Le câble coaxial TV 19PATCA - PH noir est proposé en plusieurs conditionnements afin de répondre aux besoins des installateurs et aux contraintes des différents chantiers :

• couronne : idéale pour les installations domestiques ou les travaux de rénovation
• touret : adapté aux installations plus importantes ou aux chantiers professionnels

Ces conditionnements permettent de faciliter la pose du câble tout en limitant les pertes lors de l’installation.
