Câble coaxial TV 17PATCA - PH Noir – Couronne ou Touret

Câble coaxial TV 17PATCA - PH noir : une solution fiable pour la réception TV extérieure

Le câble coaxial TV 17PATCA - PH noir est conçu pour assurer une transmission performante des signaux TV terrestres et satellites dans les installations extérieures. Avec son impédance nominale de 75 ohms, il garantit une réception stable du signal entre l’antenne, la parabole et les équipements de réception TV.

Grâce à sa conception technique optimisée et à sa performance de transmission améliorée, ce câble coaxial permet de limiter les pertes de signal tout en assurant une bonne protection contre les perturbations électromagnétiques. Il est particulièrement adapté aux installations de distribution TV dans les habitations individuelles, les immeubles collectifs ou les bâtiments tertiaires.

Un câble coaxial adapté aux installations TV terrestres et satellites

Le câble coaxial 17PATCA est utilisé pour la distribution du signal TV dans les réseaux privés. Il permet d’assurer la liaison entre les différents équipements d’une installation de réception TV.

Il est généralement utilisé pour :

• le raccordement d’une antenne TV terrestre
• le raccordement d’une parabole satellite
• la distribution du signal vers les prises TV dans les logements
• les connexions entre répartiteurs, amplificateurs et équipements de réception

Sa conception coaxiale et ses caractéristiques électriques maîtrisées permettent de garantir une réception TV stable et de qualité sur l’ensemble du réseau de distribution.

Une conception technique pensée pour préserver la qualité du signal

Le câble coaxial TV 17PATCA repose sur une architecture technique fiable qui assure à la fois performance de transmission et durabilité dans le temps.

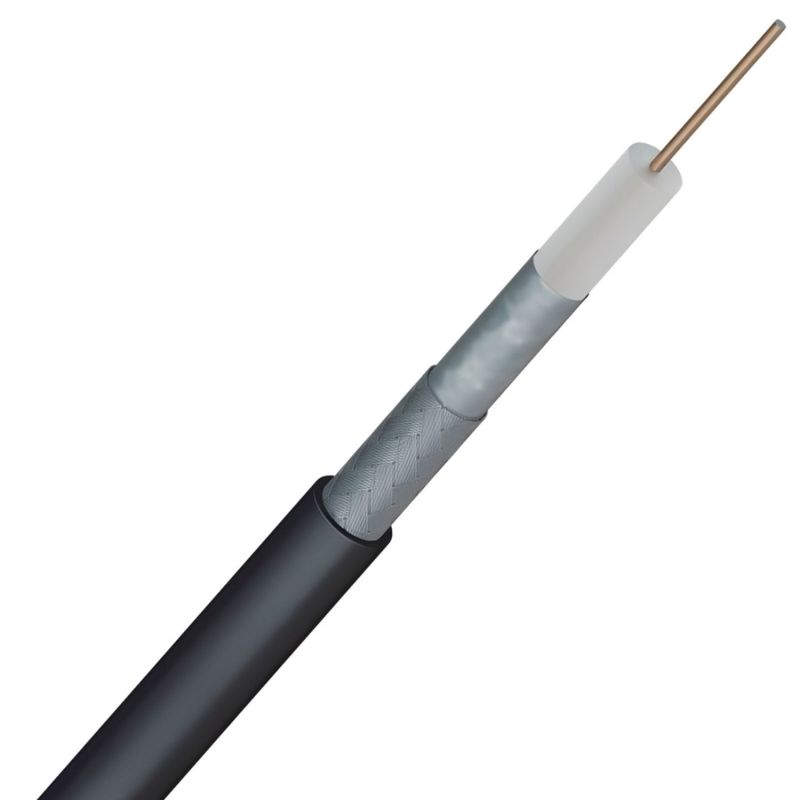

Âme en acier cuivré massif

Le conducteur central est constitué d’une âme en acier cuivré massif d’un diamètre de 1,10 mm. Cette structure offre une bonne conductivité électrique tout en garantissant une résistance mécanique élevée, facilitant la pose du câble et améliorant sa longévité.

Isolation en polyéthylène cellulaire

L’âme du câble est entourée d’une isolation en polyéthylène cellulaire d’un diamètre de 4,7 mm. Ce matériau permet de maintenir une impédance stable de 75 ohms et de limiter l’atténuation du signal sur la longueur du câble.

Blindage contre les perturbations électromagnétiques

Le câble est équipé d’un écran aluminium/polyester complété par une tresse de blindage en aluminium avec un taux de recouvrement de 36 %. Cette protection permet de limiter les interférences électromagnétiques pouvant perturber la qualité du signal TV.

Cette conception assure une transmission fiable du signal même dans les installations comportant plusieurs câbles ou équipements électriques à proximité.

Une gaine extérieure adaptée aux installations en extérieur

La version 17PATCA est équipée d’une gaine extérieure en polyéthylène noir, spécialement conçue pour les installations extérieures. Ce matériau offre une meilleure résistance aux conditions climatiques et aux variations de température.

Le câble peut fonctionner dans une plage de température comprise entre -40 °C et +70 °C, ce qui le rend parfaitement adapté aux installations exposées aux intempéries ou aux environnements extérieurs.

Un câble conforme aux normes des installations TV

Le câble coaxial 17PATCA respecte les principales normes applicables aux installations de réception TV, garantissant sécurité et fiabilité.

• NF C 90-131
• EN 50117
• Grade 1 et Grade 2 selon le guide UTE C 90-483
• Directive européenne RoHS 2011/65/UE
• Réglementation Produits de Construction (RPC) 305/2011
• Euroclasse Eca

Ces conformités garantissent que le câble répond aux exigences de sécurité et de performance pour les installations dans les bâtiments résidentiels et tertiaires.

Conditions d’installation et recommandations de pose

Le câble coaxial 17PATCA est destiné à une installation en extérieur, notamment pour les liaisons entre antennes, paraboles et réseaux de distribution TV.

Pour garantir la durabilité du câble et préserver ses performances, il est recommandé de respecter les règles de pose suivantes :

• rayon de courbure mobile : 10 fois le diamètre du câble
• rayon de courbure fixe : 5 fois le diamètre du câble

Le respect de ces recommandations permet d’éviter toute dégradation du conducteur ou du blindage lors de l’installation.

Formats disponibles pour s’adapter à votre chantier

Le câble coaxial TV 17PATCA - PH noir est proposé en plusieurs conditionnements afin de répondre aux besoins des installateurs et aux différentes tailles de chantier :

• couronne : idéale pour les installations domestiques ou les travaux de rénovation
• touret : adapté aux installations plus importantes ou aux chantiers professionnels

Ces conditionnements permettent de faciliter la mise en œuvre du câble sur chantier tout en limitant les pertes de câble lors de l’installation.
