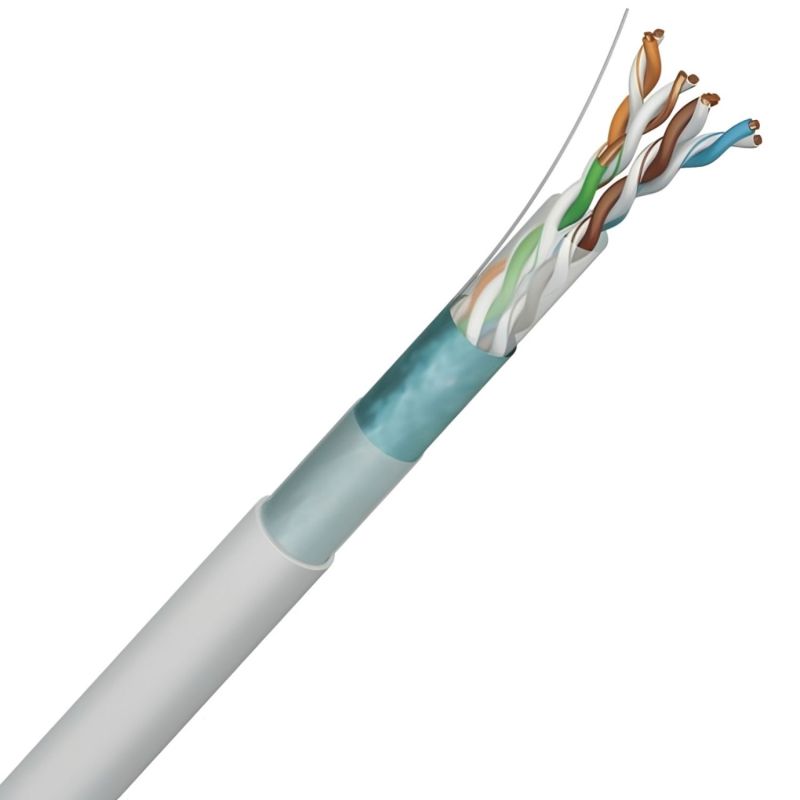

Câble informatique F/UTP 4P CAT.5E SH – Couronne, Touret ou au mètre

Câble informatique F/UTP 4 paires CAT.5E SH : solution fiable pour réseaux Ethernet et câblage Grade 1

Le câble informatique F/UTP 4P CAT.5E SH est conçu pour les installations de câblage réseau Ethernet dans les logements, bureaux et bâtiments tertiaires. Conforme à la catégorie 5e, il permet des transmissions de données fiables avec une bande passante jusqu’à 100 MHz, parfaitement adaptée aux réseaux informatiques classiques et aux infrastructures de communication domestiques.

Ce câble est utilisé pour les réseaux RJ45 Grade 1 conformément au guide UTE C 90-483. Il convient aux applications de transmission de données telles que Ethernet 100 Mbit/s, TP-MD ou ATM 155, ainsi qu’aux réseaux de communication dans les habitations ou les installations tertiaires.

Un câble Cat.5E adapté aux réseaux informatiques et multimédias

Le câble F/UTP CAT.5E permet de mettre en place une infrastructure de câblage réseau fiable pour la transmission de données et la communication entre équipements informatiques.

Il est particulièrement adapté pour :

• les réseaux Ethernet dans les logements et bureaux
• les installations de prises RJ45 Grade 1
• les réseaux informatiques pour ordinateurs, imprimantes ou équipements connectés
• les infrastructures de communication dans les bâtiments tertiaires
• les installations réseau pour applications multimédias et données

Ce câble permet de mettre en place un réseau structuré conforme aux normes de câblage actuelles tout en offrant un bon niveau de performance pour les applications réseau courantes.

Une conception technique adaptée aux transmissions de données

Le câble F/UTP CAT.5E est conçu pour garantir une transmission stable du signal et limiter les perturbations électromagnétiques dans les installations réseau.

Conducteurs en cuivre massif AWG24

Le câble est composé de conducteurs en cuivre nu massif AWG 24/1, assurant une bonne conductivité électrique et une transmission fiable des données sur les réseaux Ethernet.

Paires torsadées pour limiter la diaphonie

Les conducteurs sont torsadés par paires, ce qui permet de limiter les interférences entre les paires et d'améliorer la qualité des transmissions sur les fréquences utilisées par les réseaux Catégorie 5e.

Blindage général contre les perturbations électromagnétiques

Le câble est équipé d’un écran général en aluminium/polyester avec un fil de continuité en cuivre étamé. Ce blindage permet de réduire les perturbations électromagnétiques provenant des installations électriques ou des câbles voisins.

Une gaine LSZH pour une meilleure sécurité dans les bâtiments

Le câble est doté d’une gaine thermoplastique LSZH (Low Smoke Zero Halogen) de couleur ivoire. En cas d’incendie, ce type de gaine limite l’émission de fumées toxiques et de gaz corrosifs, ce qui améliore la sécurité des installations dans les bâtiments.

Cette caractéristique rend ce câble particulièrement adapté aux installations dans :

• les logements
• les bureaux
• les bâtiments tertiaires
• les locaux techniques

Un câble conforme aux normes de câblage réseau

Le câble informatique F/UTP CAT.5E respecte les principales normes internationales et européennes de câblage informatique.

• ISO/IEC 11801
• EN 50173
• EIA/TIA 568
• IEC 61156-5
• EN 50288
• Guide UTE C 90-483 – Grade 1
• EN 50174 (installation des systèmes de câblage)

Il respecte également les exigences de sécurité et environnementales :

• Non propagation de la flamme : IEC 60332-1 / NF C 32-070 C2
• Sans halogène : IEC 60754-1
• Corrosivité des gaz : IEC 60754-2
• Densité de fumée : IEC 61034
• Directive RoHS 2011/65/UE

Installation et recommandations de pose

Le câble est destiné aux installations de câblage informatique structuré conformément à la norme NF C 15-900. Il peut être installé dans les réseaux de communication des logements ou des bâtiments professionnels.

Pour préserver les performances du câble, il est recommandé de respecter un rayon de courbure fixe d’environ 50 mm lors de la pose.

Le câble peut être utilisé dans une plage de température comprise entre -10 °C et +70 °C.

Repérage des conducteurs

Le câble comporte 4 paires torsadées avec un repérage couleur facilitant le raccordement sur les prises RJ45 et les panneaux de brassage :

• Paire 1 : bleu / blanc-bleu
• Paire 2 : orange / blanc-orange
• Paire 3 : vert / blanc-vert
• Paire 4 : marron / blanc-marron

Conditionnements disponibles

Le câble informatique F/UTP 4P CAT.5E SH est disponible en plusieurs formats afin de s’adapter aux besoins des installateurs et aux différentes tailles de chantier :

• couronne : idéale pour les installations domestiques et les petits réseaux
• touret : adapté aux installations professionnelles nécessitant de grandes longueurs
• au mètre : pratique pour les installations nécessitant une longueur précise

Ces conditionnements permettent d’optimiser la mise en œuvre du câble sur chantier et de limiter les pertes lors de l’installation.
