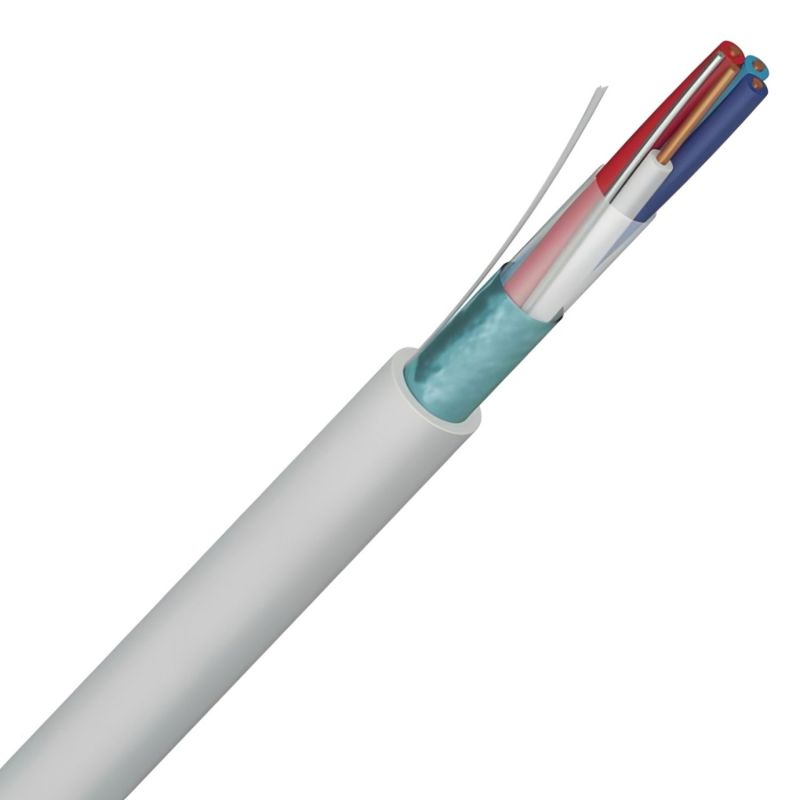

Câble Téléreport 2P 0,6 NA Ivoire – Couronne ou Touret

Câble téléreport 2P 0,6 non armé (NA) : câble BUS EDF pour liaison compteur

Le câble téléreport 2P 0,6 non armé (NA) est conçu pour assurer la liaison BUS EDF entre le capteur de téléreport situé en limite de propriété et les compteurs installés à l’intérieur de l’habitation. Il permet la transmission des informations de comptage entre les équipements du réseau électrique conformément aux exigences des installations de téléreport.

Conforme à la norme NF C 33-400, ce câble garantit une transmission fiable des données sur les réseaux de téléreport utilisés dans les installations de comptage d’énergie. Il est particulièrement adapté aux installations résidentielles, tertiaires et aux infrastructures de distribution d’électricité.

Un câble dédié aux installations de téléreport EDF

Le câble téléreport permet de connecter le capteur de téléreport placé en limite de propriété au compteur électrique situé dans l’habitation ou le local technique. Il assure la communication entre ces équipements pour le relevé des données de consommation.

Il est utilisé pour :

• les liaisons BUS entre capteur téléreport et compteur EDF
• les installations de comptage d’énergie dans les habitations
• les infrastructures de distribution électrique résidentielle
• les installations de téléreport dans les bâtiments tertiaires

La version non armée est destinée aux installations protégées mécaniquement, notamment lorsqu’elle est installée dans un fourreau, une gaine ou une infrastructure sécurisée.

Une conception adaptée à la transmission des données de comptage

Le câble téléreport 2P 0,6 NA est conçu pour garantir une communication stable et fiable entre les équipements de téléreport.

Conducteurs en cuivre massif

Le câble est composé de conducteurs en cuivre nu massif de diamètre 0,6 mm. Cette conception assure une bonne conductivité électrique et permet une transmission fiable des données sur les réseaux BUS de téléreport.

Structure en quarte étoile

Les conducteurs sont assemblés en quarte étoile sous ruban synthétique, une structure qui améliore la stabilité du signal et limite les perturbations entre conducteurs.

Blindage contre les perturbations électromagnétiques

Le câble dispose d’un écran général en aluminium/polyester avec un fil de continuité en cuivre étamé. Ce blindage protège la transmission des données contre les perturbations électromagnétiques provenant des installations électriques environnantes.

Une gaine PVC adaptée aux installations en bâtiment

La gaine extérieure en PVC de couleur ivoire protège les conducteurs et facilite l’intégration du câble dans les installations électriques des logements et bâtiments.

Ce câble peut être utilisé dans une plage de température comprise entre -20 °C et +70 °C, ce qui le rend compatible avec la majorité des environnements d’installation.

Un câble conforme aux normes électriques

Le câble téléreport 2P 0,6 NA respecte les exigences réglementaires applicables aux câbles utilisés dans les réseaux de téléreport.

• NF C 33-400 : câbles téléreport pour réseaux d’énergie
• Non propagation de la flamme : NF C 32-070 catégorie C2
• Directive RoHS 2011/65/UE
• Réglementation Produits de Construction (RPC) – Euroclasse Eca

Caractéristiques électriques principales

Le câble téléreport est conçu pour répondre aux exigences techniques des réseaux BUS utilisés pour les systèmes de comptage d’énergie.

• Tension de service : 50 V
• Tension d’essai : 1500 V AC
• Résistance linéique : entre 120 et 133 Ω/km
• Résistance d’isolement : ≥ 500 MΩ.km
• Capacité nominale : entre 80 et 130 nF/km
• Impédance nominale : entre 75 et 115 Ω à 50 kHz

Repérage des conducteurs

Le câble comporte deux paires de conducteurs avec un repérage couleur facilitant le raccordement :

• bleu clair / blanc
• rouge / bleu foncé

Conditionnements disponibles

Le câble téléreport 2P 0,6 non armé est disponible en plusieurs formats afin de s’adapter aux besoins des installateurs :

• couronne : adaptée aux installations domestiques
• touret : idéal pour les chantiers nécessitant de grandes longueurs

Ces conditionnements facilitent la mise en œuvre du câble sur chantier tout en limitant les pertes lors de l’installation.
