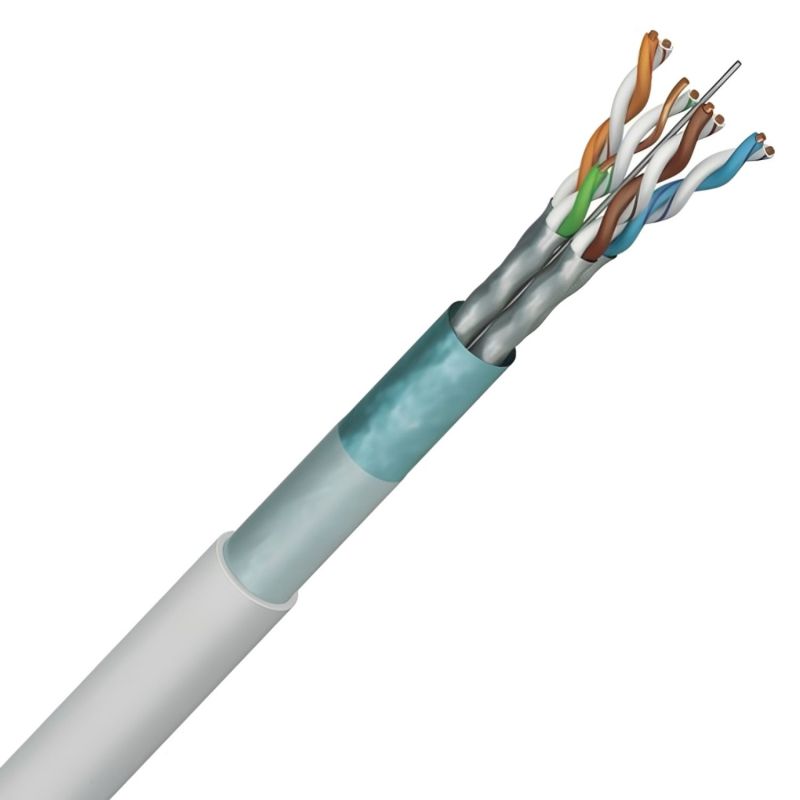

Câble informatique F/FTP MTV GRADE 3 4P SH 900MHZ IVOIRE Touret 500m

Câble informatique F/FTP MTV Grade 3 4 paires 900 MHz : le câble multimédia pour les réseaux résidentiels

Le câble informatique F/FTP MTV Grade 3 4P SH 900 MHz est spécialement conçu pour les réseaux de communication résidentiels modernes. Conforme au Grade 3 du guide UTE C 90-483, il permet de transporter sur un seul câble les données informatiques, la télévision et la téléphonie dans l’ensemble du logement.

Avec une bande passante jusqu’à 900 MHz, ce câble offre des performances élevées pour les installations multimédias domestiques. Il permet notamment la distribution de la TNT, TV HD, VHF/UHF, les réseaux Gigabit Ethernet ainsi que les services multimédias tels que la vidéo, les jeux interactifs ou la téléphonie IP.

Sa structure F/FTP avec blindage individuel des paires et écran général garantit une excellente protection contre les perturbations électromagnétiques, assurant ainsi une transmission stable et fiable des signaux.

Un câble Grade 3 pour les installations de communication domestiques

Le câble MTV Grade 3 est destiné aux installations de réseaux VDI (Voix, Données, Images) dans les logements. Il constitue la base des infrastructures de communication prévues par la norme NF C 15-100 pour les constructions neuves et les rénovations importantes.

Il permet de centraliser les services de communication du logement à partir d’un coffret de communication et de distribuer ces services vers les différentes prises RJ45.

Ce câble est particulièrement adapté pour :

• la distribution de la télévision analogique et numérique (TNT, TVHD, VHF/UHF)
• les réseaux informatiques Gigabit Ethernet
• les installations VDI (Voix, Données, Images)
• la téléphonie IP ou traditionnelle
• les applications multimédias (vidéo, streaming, jeux interactifs)

La longueur maximale de câblage recommandée pour conserver les performances est d’environ 45 mètres.

Une conception F/FTP pour une transmission fiable

Conducteurs en cuivre massif AWG23

Le câble est composé de conducteurs en cuivre nu massif AWG 23. Cette conception garantit une excellente conductivité électrique et des performances optimales pour les transmissions de données et de signaux multimédias.

Paires torsadées pour limiter les perturbations

Les conducteurs sont organisés en paires torsadées. Cette configuration permet de réduire la diaphonie entre les paires et d'améliorer la qualité de transmission des signaux.

Blindage F/FTP haute performance

La structure F/FTP combine plusieurs niveaux de blindage afin de limiter les interférences électromagnétiques :

• blindage individuel aluminium/polyester sur chaque paire
• écran général aluminium/polyester avec fil de continuité

Cette conception garantit une excellente protection contre les perturbations générées par les installations électriques ou les équipements voisins.

Une gaine LSZH pour plus de sécurité

La gaine extérieure est réalisée en matériau LSZH (Low Smoke Zero Halogen). Ce type de gaine présente plusieurs avantages importants en matière de sécurité :

• faible émission de fumées en cas d’incendie
• absence de gaz corrosifs et toxiques
• meilleure protection des personnes et des équipements

Cette caractéristique rend ce câble particulièrement adapté aux installations dans les logements, immeubles résidentiels et bâtiments tertiaires.

Conforme aux normes des réseaux résidentiels

Le câble F/FTP MTV Grade 3 respecte les principales normes applicables aux installations de communication domestiques :

• NF C 93-531-14
• Guide UTE C 90-483 (Grade 3)
• NF C 15-100 pour les installations électriques
• EN 50174 pour l’installation des systèmes de câblage
• IEC 60332-1 / NF C 32-070 C2 pour la non propagation de la flamme
• IEC 60754 pour les câbles sans halogène
• IEC 61034 pour la densité de fumée
• Directive RoHS 2011/65/UE

Caractéristiques techniques principales

• Bande passante : jusqu’à 900 MHz
• Impédance nominale : 100 Ω ± 5
• Résistance linéique : 89 Ω/km
• Vitesse de propagation : 78 %
• Plage de température en service : -20 °C à +70 °C
• Rayon de courbure : 60 mm lors de la pose

Repérage des conducteurs

Les paires sont identifiées par un code couleur facilitant le raccordement sur les prises RJ45 ou panneaux de brassage :

• Paire 1 : blanc / bleu
• Paire 2 : blanc / orange
• Paire 3 : blanc / vert
• Paire 4 : blanc / marron

Conditionnement en touret de 500 mètres

Ce câble est proposé en touret de 500 mètres, un conditionnement idéal pour les installations complètes dans les logements collectifs, maisons individuelles ou chantiers de grande envergure. Il permet de réaliser facilement le câblage complet d’une installation de communication résidentielle.
