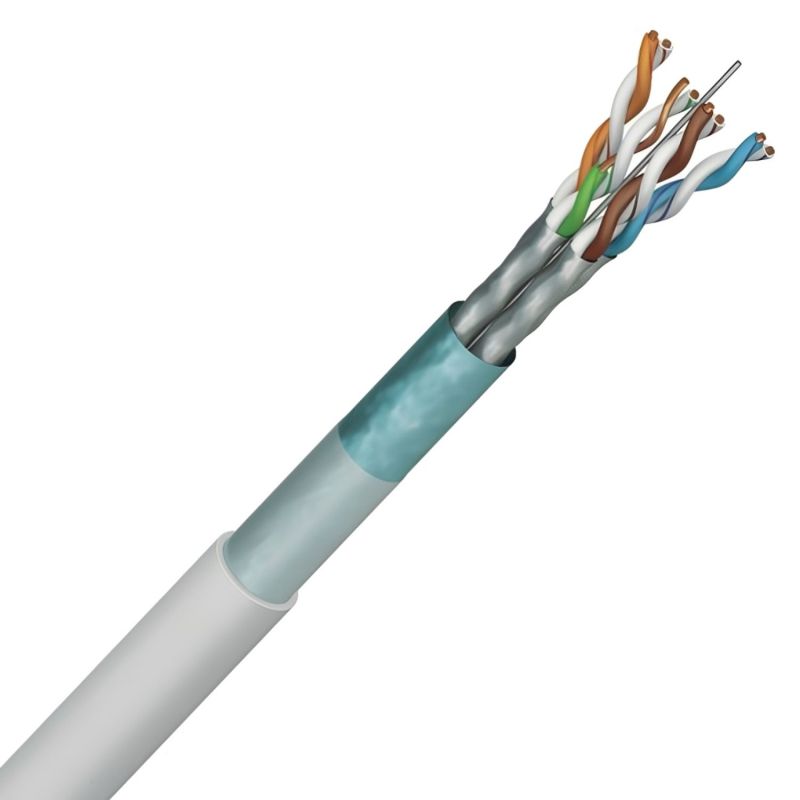

Câble informatique F/FTP GRADE 3SAT 4P SH 2,2 GHZ IVOIRE 10GB Touret 500m

Câble informatique F/FTP Grade 3SAT 4 paires 2,2 GHz : le câble multimédia complet pour les réseaux résidentiels

Le câble informatique F/FTP Grade 3SAT 4P SH 2,2 GHz est conçu pour les installations de communication résidentielle très haut débit. Conforme au Grade 3 Satellite, il permet de transporter sur un seul câble l’ensemble des services multimédias du logement : Internet, télévision terrestre, TNT, satellite et téléphonie.

Avec une bande passante jusqu’à 2,2 GHz, ce câble offre des performances supérieures aux câbles Grade 3 classiques. Il permet la distribution des signaux VHF/UHF jusqu’à 900 MHz ainsi que des signaux satellite jusqu’à 2200 MHz. Il est donc parfaitement adapté aux installations Triple Play dans les logements modernes.

Sa structure F/FTP, composée d’un blindage individuel par paire et d’un écran général, assure une excellente protection contre les perturbations électromagnétiques. Cette conception garantit une transmission stable et fiable des données et signaux multimédias dans toute l’installation.

Un câble Grade 3SAT pour les installations VDI modernes

Le câble Grade 3SAT est destiné aux infrastructures de communication domestiques appelées réseaux VDI (Voix, Données, Images). Il constitue une solution complète pour centraliser et distribuer tous les services numériques d’un logement depuis un coffret de communication.

Ce câble permet notamment de transporter :

• les données réseau Gigabit Ethernet et 10 Gigabit
• la télévision analogique et numérique (TNT, TVHD)
• les signaux satellite
• la téléphonie
• les services multimédias et Triple Play (Internet, TV, téléphone)

La paire n°4 est spécialement dédiée à la transmission des signaux TV et satellite, ce qui permet d’utiliser les prises RJ45 pour la distribution audiovisuelle du logement.

Une conception F/FTP pour limiter les perturbations

Conducteurs en cuivre massif AWG23

Chaque conducteur est constitué de cuivre nu massif AWG 23, garantissant une excellente conductivité électrique et des performances optimales pour les transmissions réseau et multimédias.

Paires torsadées pour une transmission stable

Les conducteurs sont assemblés en paires torsadées. Cette structure permet de réduire la diaphonie entre les paires et d’améliorer la qualité de transmission des signaux à haute fréquence.

Blindage F/FTP haute performance

Le câble bénéficie d’une structure de blindage complète :

• blindage individuel aluminium/polyester sur chaque paire
• écran général aluminium/polyester avec fil de continuité en cuivre étamé

Ce système protège efficacement les signaux contre les perturbations électromagnétiques provenant des équipements électriques ou des installations voisines.

Une gaine LSZH pour plus de sécurité dans les logements

La gaine extérieure est réalisée en LSZH (Low Smoke Zero Halogen). Ce matériau limite l’émission de fumées toxiques et de gaz corrosifs en cas d’incendie, améliorant la sécurité des installations dans les bâtiments résidentiels.

Ce câble est particulièrement adapté aux installations dans :

• les maisons individuelles
• les appartements
• les logements collectifs
• les bâtiments tertiaires

Conforme aux normes des réseaux de communication

Le câble F/FTP Grade 3SAT respecte les principales normes applicables aux infrastructures de communication résidentielle :

• NF C 93-531-15
• Guide UTE C 90-483 – Grade 3 Satellite
• NF C 15-100 pour les installations électriques
• EN 50173-4 pour les réseaux de communication dans les logements
• IEC 60332-1 / NF C 32-070 C2 pour la non propagation de la flamme
• IEC 60754 pour les câbles sans halogène
• IEC 61034 pour la densité de fumée
• Directive RoHS 2011/65/UE
• Réglementation Produits de Construction (RPC) – Euroclasse Cca s1a d0 a1

Caractéristiques techniques principales

• Bande passante : jusqu’à 2,2 GHz
• Impédance nominale : 100 Ω ± 5
• Résistance linéique : 89 Ω/km
• Vitesse de propagation : 78 %
• Température de service : de -20 °C à +70 °C
• Rayon de courbure : ≤ 60 mm lors de la pose

Repérage des conducteurs

Les conducteurs sont identifiés par un code couleur facilitant le raccordement sur les prises RJ45 et panneaux de brassage :

• Paire 1 : blanc/bleu – bleu
• Paire 2 : blanc/orange – orange
• Paire 3 : blanc/vert – vert
• Paire 4 : blanc/marron – marron (dédiée à la TV et au satellite)

Conditionnement en touret de 500 mètres

Ce câble est conditionné en touret de 500 mètres, idéal pour les installations complètes dans les logements neufs ou les rénovations importantes. Il permet de réaliser facilement le câblage d’un réseau de communication domestique conforme aux exigences actuelles des infrastructures numériques.
