1KTJ24 Legrand - Kit de branchement triphasé à puissance surveillée (ex tarif jaune) - XL³ HP 160

Kit de branchement triphasé Legrand XL³ HP 160 à puissance surveillée – Réf. 1KTJ24

Le kit de branchement triphasé Legrand 1KTJ24 est un accessoire de montage conçu pour intégrer un disjoncteur de puissance jusqu’à 160A dans les coffrets de distribution XL³ HP 160. Il permet de réaliser l’arrivée d’énergie dans les installations électriques triphasées à puissance surveillée (ancien tarif jaune), tout en assurant une organisation claire et sécurisée du tableau électrique.

Compatible avec les coffrets isolants XL³ HP 160 en montage saillie ou encastré, ce kit facilite l’installation d’un disjoncteur de puissance de type DPX³160 ou DPX³250 (avec ou sans différentiel). Il constitue une solution fiable pour structurer l’arrivée principale de l’énergie dans les installations tertiaires nécessitant une protection jusqu’à 160A.

Une solution adaptée aux installations triphasées à puissance surveillée

Le kit de branchement 1KTJ24 permet d’intégrer facilement un disjoncteur de puissance dans le coffret de distribution. Il est particulièrement adapté aux installations électriques tertiaires telles que les commerces, ateliers, bâtiments techniques ou petits sites industriels nécessitant une alimentation triphasée importante.

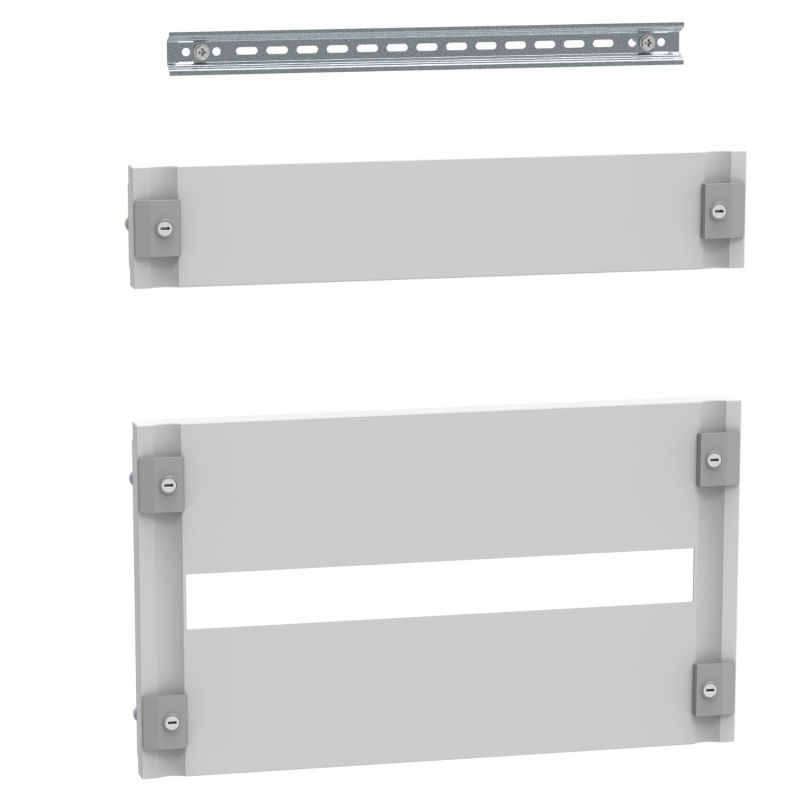

Le kit est livré avec les éléments nécessaires pour faciliter la mise en œuvre :

• 1 rail modulaire avec vis de fixation pour le montage des disjoncteurs DPX³
• 1 plastron modulaire isolant hauteur 300 mm
• 1 plastron plein hauteur 100 mm

Les disjoncteurs de puissance DPX³ et DPX³ AB ne sont pas fournis et doivent être commandés séparément afin d’adapter la protection aux besoins spécifiques de l’installation.

Installation simple et rapide dans les coffrets XL³ HP 160

Le kit Legrand 1KTJ24 est conçu pour être installé directement à la place du panneau supérieur ou inférieur du coffret. Cette conception permet une intégration rapide du disjoncteur de puissance dans le tableau électrique tout en conservant une organisation claire de la distribution électrique.

Grâce à sa conception modulaire, l’installateur peut adapter facilement l’installation aux contraintes techniques du chantier et optimiser la répartition des équipements dans le coffret.

Compatible avec les coffrets XL³ HP 160 isolants

Le kit de branchement est spécialement conçu pour les coffrets isolants de la gamme Legrand XL³ HP 160. Il permet de compléter ces coffrets afin d’intégrer un disjoncteur de puissance et d’organiser l’arrivée d’énergie dans le tableau.

Il peut être utilisé avec différents coffrets XL³ HP 160, notamment :

• Coffrets XL³ HP 160 de 48 modules
• Coffrets XL³ HP 160 de 72 modules
• Coffrets XL³ HP 160 de 96 modules
• Coffrets XL³ HP 160 de 120 modules
• Coffrets XL³ HP 160 de 144 modules et plus

L’utilisation de ce kit permet de structurer efficacement l’arrivée principale d’énergie et d’optimiser l’organisation du tableau électrique.

Caractéristiques techniques du kit de branchement Legrand 1KTJ24

• Référence : 1KTJ24
• Gamme : Legrand XL³ HP 160
• Type : kit de branchement triphasé à puissance surveillée
• Courant maximum : 160A
• Compatible : disjoncteurs DPX³160 et DPX³250 (avec ou sans différentiel)
• Largeur : 515 mm
• Hauteur : 400 mm
• Profondeur : 15 mm
• Matériau : métal
• Couleur : gris
• Sans halogène : oui
• EAN : 3414972590426
• Garantie : 2 ans

La fiabilité de la gamme Legrand XL³ HP

Les coffrets et accessoires Legrand XL³ HP concentrent le meilleur du savoir-faire du fabricant : modularité, robustesse et simplicité de mise en œuvre. Ils permettent aux installateurs de concevoir des tableaux électriques performants et évolutifs pour les installations tertiaires.

Le kit de branchement triphasé Legrand 1KTJ24 constitue ainsi un accessoire essentiel pour compléter les coffrets XL³ HP 160 et intégrer efficacement un disjoncteur de puissance dans le tableau électrique.
