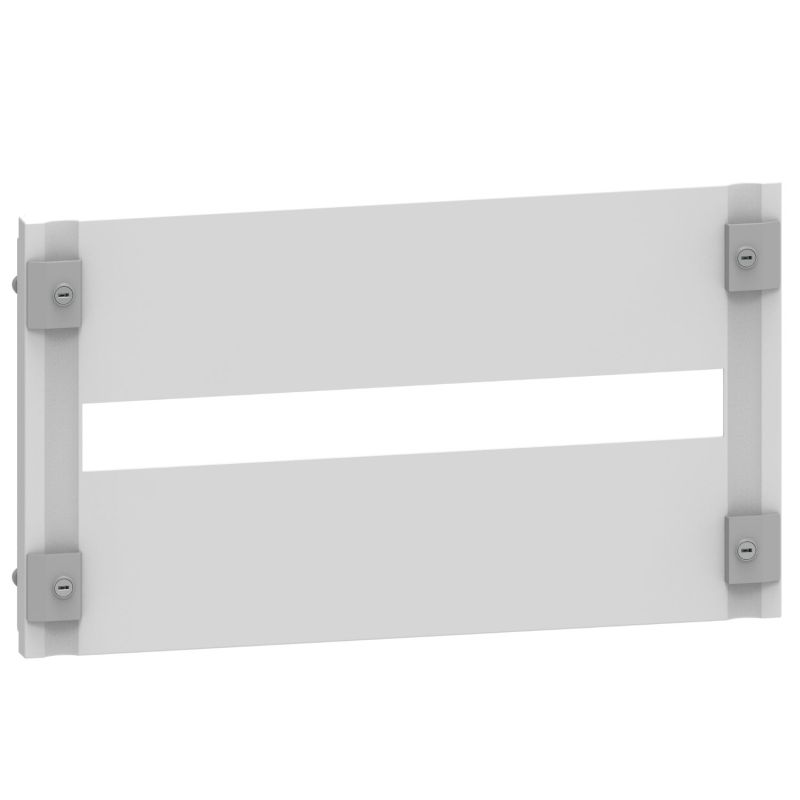

1PF030DIN24PL Legrand - Plastron d'isolation pour équipement DIN et DPX³160 - hauteur 300mm 24 modules - XL³ HP 160

Plastron d’isolation Legrand XL³ HP 160 – hauteur 300 mm 24 modules pour équipements DIN et DPX³160

Le plastron d’isolation Legrand 1PF030DIN24PL est un accessoire conçu pour équiper les coffrets de distribution XL³ HP 160 isolants. Avec une hauteur de 300 mm et une capacité de 24 modules, il permet de protéger et d’organiser l’installation d’équipements modulaires sur rail DIN ou de disjoncteurs de puissance DPX³160 dans les tableaux électriques tertiaires.

Ce plastron contribue à la sécurisation et à la finition du tableau électrique en isolant les appareillages et en garantissant une présentation claire et professionnelle de l’installation. Il est particulièrement adapté aux installations électriques tertiaires nécessitant un accès sécurisé aux équipements tout en conservant une bonne lisibilité des modules installés.

Une protection efficace pour les équipements modulaires

Le plastron d’isolation permet de couvrir et protéger les équipements installés dans le coffret tout en laissant l’accès aux commandes des appareils modulaires. Cette protection améliore la sécurité de l’installation électrique et limite les risques de contact avec les parties actives.

Grâce à sa capacité de 24 modules, ce plastron est parfaitement adapté aux coffrets XL³ HP 160 utilisés dans les installations tertiaires nécessitant l’intégration de disjoncteurs, interrupteurs différentiels ou disjoncteurs de puissance DPX³.

• Protection des équipements modulaires installés
• Organisation claire du tableau électrique
• Adapté aux équipements DIN et disjoncteurs DPX³160
• Capacité de 24 modules

Installation rapide avec système de verrouillage 1/4 de tour

Le plastron est équipé d’un système de verrouillage 1/4 de tour permettant une fixation rapide sur les montants du coffret XL³ HP 160. Ce système facilite l’installation et permet également un démontage rapide lors des opérations de maintenance ou de modification du tableau électrique.

Ce dispositif améliore la productivité sur chantier tout en garantissant une fixation fiable et durable du plastron dans le coffret.

Mise à la terre automatique pour une sécurité renforcée

Le plastron Legrand XL³ HP 160 intègre un système de mise à la terre automatique afin de garantir une sécurité optimale du tableau électrique. Si nécessaire, la mise à la terre peut également être réalisée via un filetage équipé d’une cosse Faston.

Cette conception assure la continuité de la mise à la terre et contribue à la protection globale de l’installation électrique.

Compatible avec les coffrets isolants XL³ HP 160

Le plastron 1PF030DIN24PL est conçu pour être utilisé exclusivement avec les coffrets isolants de la gamme Legrand XL³ HP 160. Il permet de compléter efficacement l’installation et d’assurer la protection des équipements modulaires dans les tableaux électriques tertiaires.

Il peut être installé dans différents coffrets XL³ HP 160, notamment :

• Coffrets XL³ HP 160 de 48 modules
• Coffrets XL³ HP 160 de 72 modules
• Coffrets XL³ HP 160 de 96 modules
• Coffrets XL³ HP 160 de 120 modules
• Coffrets XL³ HP 160 de 144 modules et plus

Attention : ce plastron n’est pas compatible avec les coffrets de distribution en métal.

Caractéristiques techniques du plastron Legrand 1PF030DIN24PL

• Référence : 1PF030DIN24PL
• Gamme : Legrand XL³ HP 160
• Type : plastron d’isolation pour équipements DIN et DPX³160
• Largeur : 512 mm
• Hauteur : 300 mm
• Adapté à la largeur de coffret : 575 mm
• Nombre d’unités en hauteur : 6
• Matériau : plastique
• Couleur : gris RAL7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• EAN : 3414972590860
• Garantie : 2 ans

La fiabilité de la gamme Legrand XL³ HP

La gamme XL³ HP regroupe des coffrets et accessoires conçus pour simplifier la réalisation de tableaux électriques tertiaires. Elle offre une solution modulaire, robuste et évolutive permettant aux installateurs de concevoir des installations électriques fiables et performantes.

Le plastron d’isolation Legrand 1PF030DIN24PL constitue ainsi un accessoire indispensable pour compléter les coffrets XL³ HP 160 et assurer une protection optimale des équipements modulaires dans le tableau électrique.
