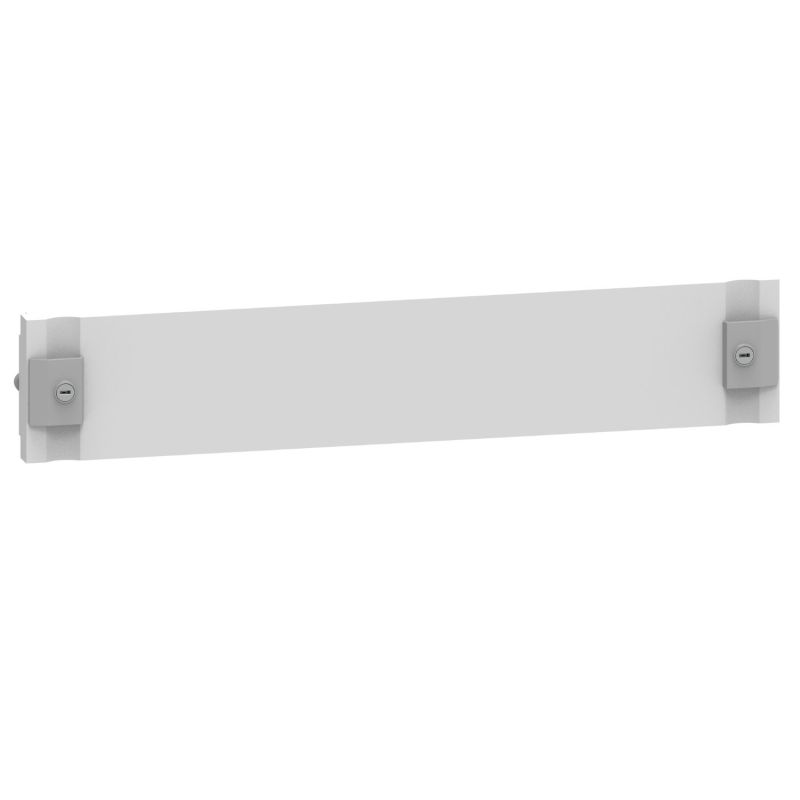

1PF01024PL Legrand - Plastron isolant plein hauteur 100mm 24 modules - XL³ HP 160

Plastron isolant plein Legrand XL³ HP 160 – hauteur 100 mm 24 modules

Le plastron isolant plein Legrand 1PF01024PL est un accessoire conçu pour compléter les coffrets de distribution XL³ HP 160 isolants. Avec une hauteur de 100 mm et une largeur de 24 modules, il permet d’obturer et de protéger les zones non équipées du tableau électrique tout en garantissant une finition propre et sécurisée de l’installation.

Ce plastron est particulièrement utilisé dans les tableaux électriques tertiaires afin d’assurer la protection des parties internes du coffret et d’éviter l’accès aux zones non utilisées. Il contribue ainsi à améliorer la sécurité de l’installation et à maintenir une présentation claire et professionnelle du tableau.

Une protection efficace pour les zones non équipées du tableau

Le plastron plein permet de fermer certaines zones du coffret lorsque celles-ci ne sont pas équipées d’appareillages modulaires. Cette solution garantit une protection contre les contacts accidentels avec les parties actives et contribue à maintenir la sécurité globale du tableau électrique.

Grâce à sa conception modulaire, ce plastron peut être installé dans différents coffrets XL³ HP 160 afin d’adapter l’installation aux besoins du chantier.

• Protection des zones non utilisées du tableau
• Amélioration de la sécurité de l’installation
• Finition propre et professionnelle du coffret
• Compatible avec tableaux électriques tertiaires XL³ HP 160

Installation rapide grâce au système de verrouillage 1/4 de tour

Le plastron isolant est équipé d’un système de verrouillage 1/4 de tour permettant une fixation rapide sur les montants du coffret. Cette conception facilite la mise en place du plastron et permet également un démontage rapide lors des opérations de maintenance ou de modification du tableau électrique.

Ce système améliore la productivité sur chantier tout en garantissant une fixation fiable et durable.

Mise à la terre automatique pour plus de sécurité

Le plastron Legrand XL³ HP 160 intègre un système de mise à la terre automatique permettant d’assurer la continuité de la protection électrique. Si nécessaire, la mise à la terre peut également être réalisée via un filetage équipé d’une cosse Faston.

Cette conception contribue à renforcer la sécurité du tableau électrique et à garantir la conformité de l’installation.

Compatible avec les coffrets isolants XL³ HP 160

Le plastron 1PF01024PL est spécialement conçu pour les coffrets isolants Legrand XL³ HP 160 en montage saillie ou encastré. Il permet de compléter l’installation et d’assurer une protection efficace des zones non équipées dans les tableaux électriques tertiaires.

Il peut être utilisé dans différents coffrets XL³ HP 160, notamment :

• Coffrets XL³ HP 160 de 48 modules
• Coffrets XL³ HP 160 de 72 modules
• Coffrets XL³ HP 160 de 96 modules
• Coffrets XL³ HP 160 de 120 modules
• Coffrets XL³ HP 160 de 144 modules et plus

Attention : ce plastron n’est pas compatible avec les coffrets de distribution en métal.

Caractéristiques techniques du plastron Legrand 1PF01024PL

• Référence : 1PF01024PL
• Gamme : Legrand XL³ HP 160
• Type : plastron isolant plein
• Largeur : 512 mm
• Hauteur : 100 mm
• Adapté à la largeur de coffret : 575 mm
• Nombre d’unités en hauteur : 2
• Matériau : plastique
• Couleur : gris RAL7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• EAN : 3414972590846
• Garantie : 2 ans

La qualité de la gamme Legrand XL³ HP

La gamme XL³ HP concentre tout le savoir-faire Legrand en matière de distribution électrique. Conçus pour les installations tertiaires et résidentielles de proximité, les coffrets et accessoires XL³ HP offrent une solution robuste, modulaire et facile à installer.

Le plastron isolant plein Legrand 1PF01024PL constitue ainsi un accessoire indispensable pour compléter les coffrets XL³ HP 160 et garantir une protection optimale des tableaux électriques.
