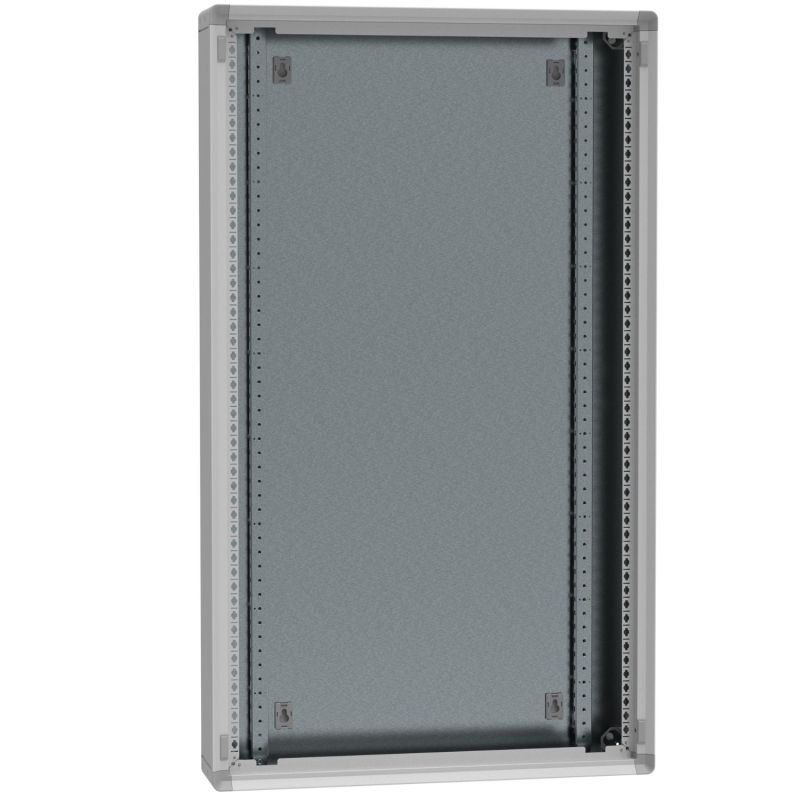

Tableau électrique tertiaire Legrand XL³ HP 160 – 216 modules (6 rangées de 36) à équiper
Le tableau électrique Legrand XL³ HP 160 – 216 modules à équiper est un coffret de distribution métallique conçu pour la réalisation de tableaux électriques sur mesure dans les installations résidentielles et tertiaires de proximité. Grâce à ses 6 rangées de 36 modules, il offre une capacité totale de 216 modules, permettant d’intégrer un grand nombre de dispositifs de protection et d’équipements modulaires pour organiser efficacement la distribution de l’énergie électrique.
Ce coffret est livré à équiper, ce qui signifie que les appareillages modulaires tels que disjoncteurs, interrupteurs différentiels, répartiteurs, parafoudres et accessoires de distribution doivent être sélectionnés et installés séparément. Cette configuration permet aux électriciens et tableautiers de concevoir un tableau parfaitement dimensionné et adapté aux besoins spécifiques de chaque installation.
Issu de la gamme professionnelle Legrand XL³ HP 160, ce coffret est conçu pour les installations électriques pouvant atteindre 160A. Il convient particulièrement aux bâtiments tertiaires tels que bureaux, commerces, ateliers, établissements recevant du public ou locaux techniques nécessitant une distribution électrique fiable et évolutive.
Un coffret métallique robuste et durable
Le coffret est fabriqué en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Cette conception robuste protège efficacement les appareillages électriques et assure une installation fiable dans le temps.
Les panneaux latéraux prédécoupés facilitent l’entrée des câbles et permettent d’optimiser le temps d’assemblage lors de l’installation du tableau électrique. Cette conception permet également d’adapter facilement le coffret aux contraintes spécifiques de chaque chantier.
- Structure métallique robuste adaptée aux installations tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés pour faciliter le passage des câbles
- Indice de protection IP30
- Résistance aux chocs IK07 avec plastrons et sans porte
Un coffret à équiper pour une configuration personnalisée
Le coffret Legrand 1CO6E36S est livré avec les montants fonctionnels montés, mais les équipements modulaires doivent être installés séparément afin de créer un tableau électrique parfaitement adapté aux besoins du chantier.
Cette configuration offre une grande liberté pour concevoir une installation optimisée et parfaitement dimensionnée.
- Disjoncteurs modulaires
- Interrupteurs différentiels
- Parafoudres
- Répartiteurs et accessoires de distribution
- Accessoires de câblage et de protection
Une conception pensée pour les installateurs
La gamme XL³ HP 160 a été développée pour simplifier le travail des électriciens et des tableautiers. Les panneaux amovibles offrent un accès complet à l’intérieur du coffret afin de faciliter les opérations de câblage, d’assemblage et de maintenance.
Les montants fonctionnels montés permettent également de réduire le temps d’installation lors de la mise en place des équipements modulaires et d’améliorer l’efficacité sur chantier.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux contraintes des installations électriques tertiaires. Il est compatible avec différents accessoires permettant d’améliorer la protection ou d’augmenter la modularité du tableau.
- Ajout possible d’une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte en verre
- Résistance aux chocs IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour assembler plusieurs coffrets
Ces possibilités d’évolution permettent de concevoir des installations électriques modulaires et évolutives adaptées aux bâtiments tertiaires et aux installations nécessitant un grand nombre de circuits.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO6E36S (6 rangées de 36 modules – 216 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Ce coffret grand format peut être équipé d’une porte métal plate ou d’une porte métal galbée, toutes deux conçues pour les coffrets XL³ HP 160 en 6 rangées de 36 modules.
Portes compatibles
- 1PC6R36 – Porte métal plate pour coffret 6 rangées 36 modules – XL³ HP 160
- 1PD6R36 – Porte métal galbée pour coffret 6 rangées 36 modules – XL³ HP 160
- 1PV6R36 – Porte vitrée plate pour coffret 6 rangées 36 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en montage saillie
Ce coffret est conçu pour une installation en saillie. Il peut être fixé directement depuis l’intérieur du coffret ou à l’aide de supports externes (référence 1FMM à commander séparément).
Cette flexibilité permet d’adapter facilement l’installation aux contraintes techniques du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO6E36S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique à équiper
- Nombre de rangées : 6
- Modules par rangée : 36
- Capacité totale : 216 modules
- Hauteur : 1050 mm
- Largeur : 800 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Type de pose : saillie
- Montants fonctionnels : montés
- Garantie : 2 ans
La qualité et la fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le meilleur du savoir-faire Legrand en matière de distribution électrique : robustesse, modularité et simplicité de mise en œuvre. Ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur conception robuste et leur volume de câblage optimisé, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Le tableau électrique Legrand XL³ HP 160 – 216 modules à équiper constitue ainsi une solution idéale pour concevoir un tableau électrique professionnel puissant, évolutif et parfaitement adapté aux installations électriques de grande capacité.
