1PF015DIN24 Legrand - Plastron métal pour équipement DIN - hauteur 150mm 24 modules - XL³ HP 160

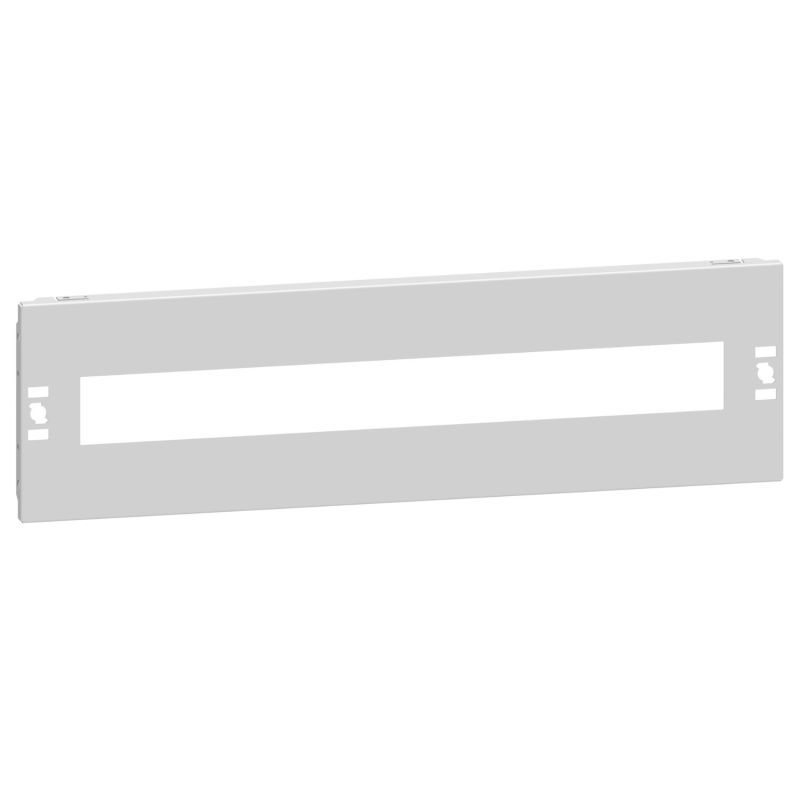

Plastron métal Legrand XL³ HP 160 pour équipements DIN – 24 modules

Le plastron métal Legrand XL³ HP 160 hauteur 150 mm – 24 modules est un élément essentiel pour l’intégration et la protection des appareillages modulaires sur rail DIN dans les coffrets et armoires de la gamme XL³ HP 160. Conçu pour les installations électriques tertiaires, il permet d’obtenir une finition propre et professionnelle du tableau électrique tout en facilitant l’accès aux équipements.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Il est prévu pour une fixation rapide grâce à un système de verrouillage 1/4 de tour, permettant un montage simple et efficace sur les montants du coffret.

Ce plastron est destiné à être installé dans les coffrets Legrand XL³ HP 160, spécialement conçus pour les installations électriques tertiaires nécessitant modularité, robustesse et volume de câblage important.

Un plastron conçu pour les équipements modulaires DIN

Le plastron permet de protéger et de structurer les équipements modulaires installés dans le coffret. Avec une hauteur de 150 mm et une capacité de 24 modules, il est parfaitement adapté à l’intégration d’appareillages électriques tels que disjoncteurs, interrupteurs différentiels, contacteurs ou protections modulaires.

Il contribue également à améliorer la sécurité et l’ergonomie du tableau électrique en limitant l’accès aux parties actives tout en facilitant les opérations de maintenance et de contrôle.

Fixation rapide avec verrouillage 1/4 de tour

Le plastron est conçu pour être équipé d’un système de verrouillage 1/4 de tour qui permet de le fixer rapidement sur les montants du coffret. Ce système offre une manipulation simple et assure une bonne tenue du plastron une fois installé.

Le verrouillage 1/4 de tour facilite également la préhension lors des opérations d’ouverture et permet d’obtenir une bonne étanchéité et une finition soignée du tableau électrique.

Possibilité d’ajouter des charnières pour plus de confort

Ce plastron peut être équipé de charnières (référence 0KCP) afin de faciliter son ouverture et l’accès aux équipements installés dans le coffret. Cette option est particulièrement appréciée dans les installations nécessitant des interventions régulières ou des opérations de maintenance.

La conception du plastron prévoit également une mise à la terre automatique. Il est également possible de réaliser une mise à la terre via un filetage terminé par une cosse Faston, garantissant une installation conforme aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets et armoires métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est reconnue pour sa modularité et sa robustesse. Les coffrets peuvent accueillir un grand nombre d’appareillages et offrent un volume de câblage important. Leur conception avec châssis extractibles et panneaux latéraux renforcés facilite la mise en œuvre et le travail des installateurs sur les chantiers tertiaires.

Caractéristiques techniques du plastron métal XL³ HP 160 – 24 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 150 mm
• Nombre d’unités en hauteur : 3 HE
• Capacité : 24 modules
• Adapté à la largeur de boîtier : 575 mm
• Matériau : acier
• Finition : revêtement époxy polyester
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590747

La qualité Legrand pour vos tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Conçus pour faciliter le travail des installateurs, ils offrent une installation simple, une grande modularité et une fiabilité durable.

En choisissant un plastron d’origine Legrand, vous assurez la compatibilité parfaite avec les coffrets de la gamme et garantissez une finition professionnelle de votre tableau électrique.
