1PF020DIN24 Legrand - Plastron métal pour équipement DIN - hauteur 200mm 24 modules - XL³ HP 160

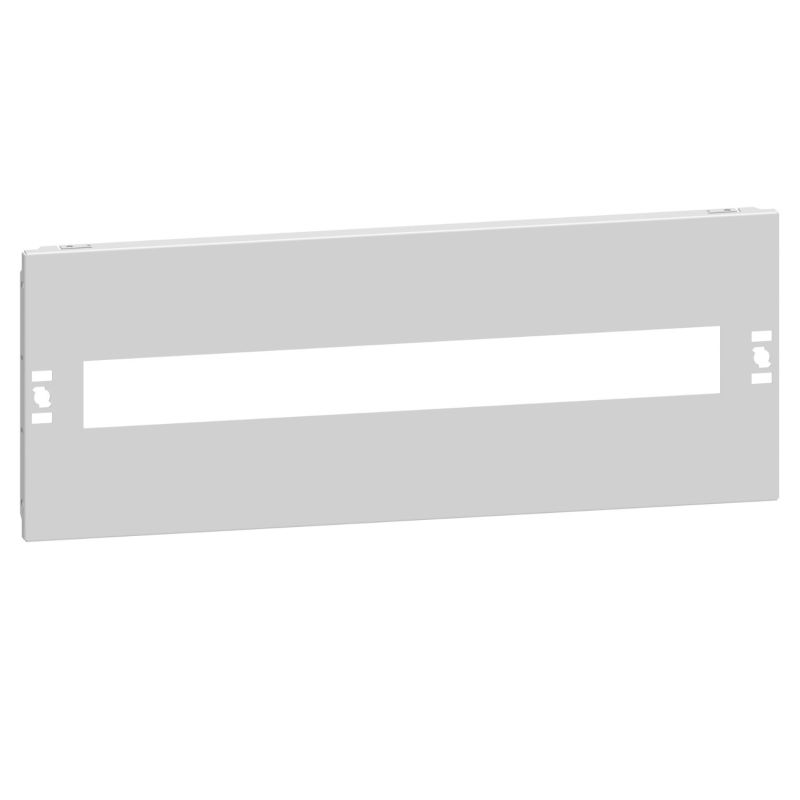

Plastron métal Legrand XL³ HP 160 pour équipements DIN – hauteur 200 mm

Le plastron métal Legrand XL³ HP 160 hauteur 200 mm – 24 modules est un accessoire conçu pour équiper les coffrets et armoires électriques XL³ HP 160. Il permet d’intégrer et de protéger les appareillages modulaires montés sur rail DIN tout en assurant une finition propre et professionnelle du tableau électrique.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Il est conçu pour une fixation rapide grâce à un système de verrouillage 1/4 de tour, permettant aux électriciens et aux tableautiers d’installer ou de retirer le plastron facilement lors des opérations de câblage ou de maintenance.

Ce plastron est destiné à être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa modularité et sa robustesse dans les installations électriques tertiaires.

Une intégration idéale pour les équipements modulaires

Avec une hauteur de 200 mm et une capacité de 24 modules, ce plastron permet d’intégrer efficacement les appareils modulaires installés sur rail DIN : disjoncteurs, interrupteurs différentiels, contacteurs ou protections modulaires.

Il contribue à structurer le tableau électrique en offrant une protection des équipements tout en facilitant l’accès aux appareillages lors des opérations de contrôle ou d’intervention. Il participe également à l’amélioration de la sécurité en limitant l’accès direct aux parties actives du tableau.

Fixation rapide grâce au verrouillage 1/4 de tour

Le plastron est prévu pour être équipé d’un système de verrouillage 1/4 de tour qui permet de le fixer rapidement sur les montants du coffret. Ce système simplifie considérablement la mise en œuvre et garantit un maintien fiable du plastron.

Le verrouillage 1/4 de tour facilite également la manipulation lors de l’ouverture du plastron et permet d’assurer une bonne préhension et une meilleure étanchéité de l’ensemble.

Possibilité d’ajouter des charnières pour plus de confort

Ce plastron peut être équipé de charnières (référence 0KCP), permettant de le rendre ouvrant et d’améliorer l’accessibilité aux équipements installés dans le coffret. Cette solution est particulièrement appréciée dans les installations nécessitant des interventions régulières ou des opérations de maintenance.

Le plastron bénéficie également d’une mise à la terre automatique. Il est aussi possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant la conformité de l’installation avec les exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est particulièrement adaptée aux installations tertiaires. Elle propose des coffrets et armoires modulaires capables d’accueillir un grand nombre d’appareillages, avec des enveloppes pouvant atteindre jusqu’à 8 rangées et un volume de câblage important pour faciliter le travail des installateurs.

Caractéristiques techniques du plastron métal XL³ HP 160 – 24 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 200 mm
• Nombre d’unités en hauteur : 4 HE
• Capacité : 24 modules
• Adapté à la largeur de boîtier : 575 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590761

La qualité Legrand pour vos tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 sont conçus pour simplifier le travail des installateurs et garantir des installations fiables et durables. Grâce à leur conception robuste et modulaire, ils permettent de réaliser des tableaux électriques parfaitement adaptés aux besoins des chantiers tertiaires.

En choisissant un plastron d’origine Legrand, vous assurez la compatibilité avec les coffrets de la gamme et bénéficiez d’une solution durable pour l’intégration et la protection des équipements modulaires dans votre tableau électrique.
