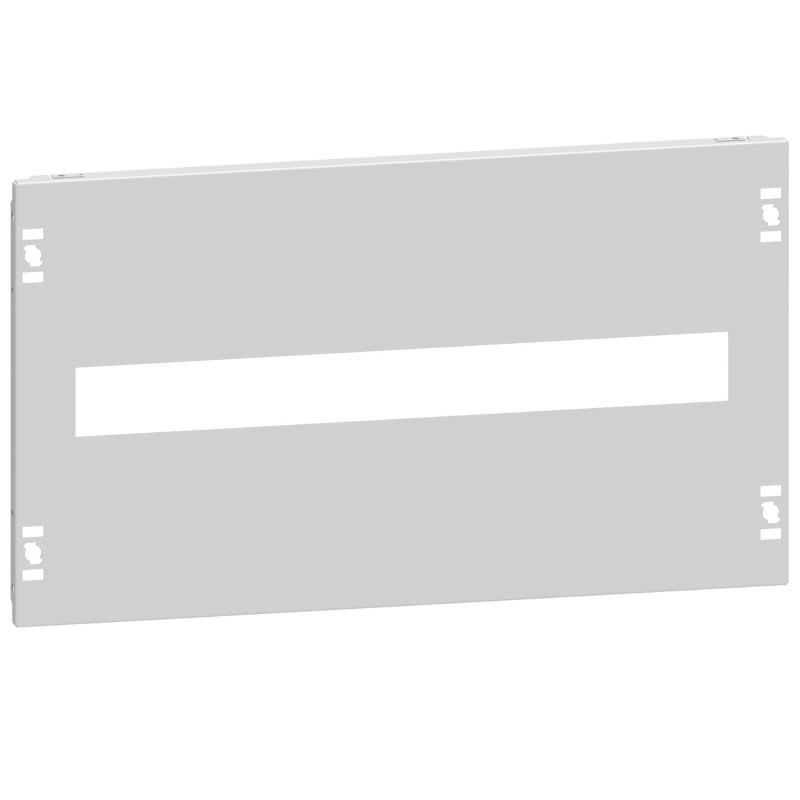

1PF030DIN24 Legrand - Plastron métal pour équipement DIN - hauteur 300mm 24 modules - XL³ HP 160

Plastron métal Legrand XL³ HP 160 pour équipements DIN – hauteur 300 mm

Le plastron métal Legrand XL³ HP 160 hauteur 300 mm – 24 modules est un accessoire conçu pour équiper les coffrets et armoires électriques XL³ HP 160. Il permet d’intégrer et de protéger les appareillages modulaires montés sur rail DIN tout en assurant une finition propre et professionnelle du tableau électrique.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Sa conception permet une fixation simple et rapide grâce à un système de verrouillage 1/4 de tour, qui facilite le montage et le démontage lors des opérations de câblage ou de maintenance.

Ce plastron est destiné à être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa modularité et sa robustesse dans les installations électriques tertiaires.

Un plastron conçu pour les équipements modulaires DIN

Avec une hauteur de 300 mm et une capacité de 24 modules, ce plastron permet d’intégrer efficacement les appareils modulaires tels que disjoncteurs, interrupteurs différentiels, contacteurs ou protections électriques.

Il permet d’organiser le tableau électrique de manière structurée tout en offrant une protection supplémentaire aux équipements. En limitant l’accès direct aux parties actives, il contribue également à améliorer la sécurité de l’installation.

Fixation rapide grâce au verrouillage 1/4 de tour

Le plastron est conçu pour être équipé d’un système de verrouillage 1/4 de tour permettant de le fixer rapidement sur les montants du coffret. Ce système facilite la manipulation et permet d’ouvrir ou de retirer facilement le plastron lors des interventions.

Le verrouillage 1/4 de tour améliore également la préhension et contribue à assurer une meilleure étanchéité du coffret une fois le plastron installé.

Possibilité d’ajouter des charnières pour un accès facilité

Le plastron peut être équipé de charnières (référence 0KCP), permettant de transformer le plastron en élément ouvrant. Cette solution facilite l’accès aux équipements modulaires lors des opérations de maintenance ou de contrôle.

Le plastron bénéficie également d’une mise à la terre automatique. Il est aussi possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant la conformité de l’installation aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est particulièrement adaptée aux installations électriques tertiaires. Elle propose des coffrets et armoires modulaires offrant un grand volume de câblage, avec des enveloppes pouvant accueillir jusqu’à 8 rangées d’appareillages et facilitant le travail des installateurs et des tableautiers.

Caractéristiques techniques du plastron métal XL³ HP 160 – 24 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 300 mm
• Nombre d’unités en hauteur : 6 HE
• Capacité : 24 modules
• Adapté à la largeur de boîtier : 575 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590785

La qualité Legrand pour les installations électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient de l’expertise Legrand en matière de distribution électrique. Conçus pour simplifier le travail des installateurs, ils offrent une installation fiable, modulaire et durable.

En choisissant un plastron d’origine Legrand, vous assurez la compatibilité avec les coffrets de la gamme et garantissez une finition professionnelle pour votre tableau électrique.
