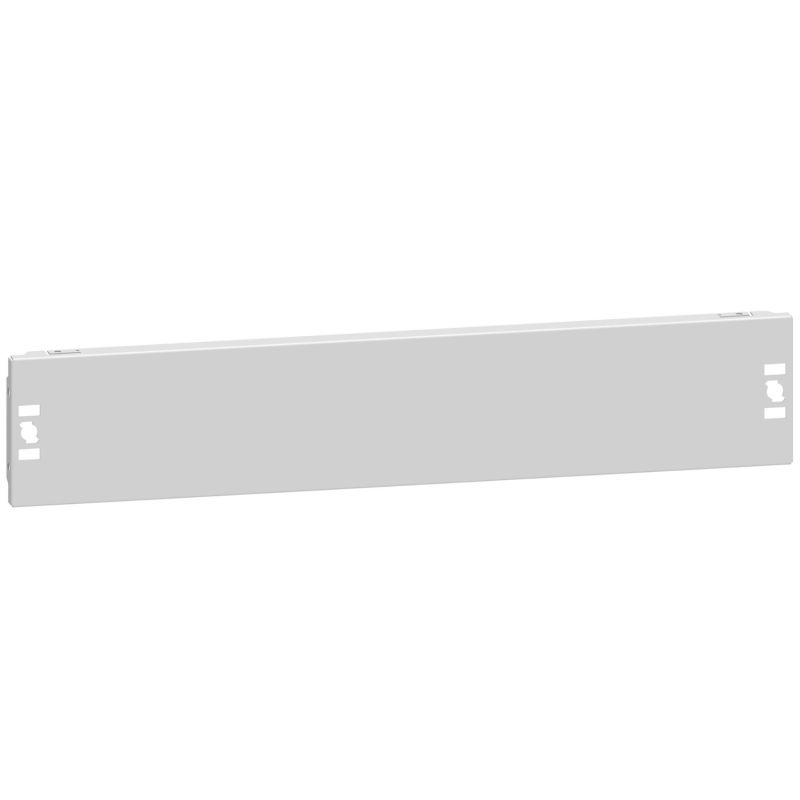

1PF01024 Legrand - Plastron métal plein hauteur 100mm 24 modules - XL³ HP 160

Plastron métal plein Legrand XL³ HP 160 – hauteur 100 mm pour coffret 24 modules

Le plastron métal plein Legrand XL³ HP 160 hauteur 100 mm – 24 modules est un accessoire conçu pour compléter l’équipement des coffrets et armoires électriques XL³ HP 160. Ce plastron plein permet de fermer et protéger une zone du coffret tout en assurant une finition propre et professionnelle du tableau électrique.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, il offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Sa conception permet une fixation simple et rapide grâce à un système de verrouillage 1/4 de tour, facilitant le montage et le démontage lors des opérations d’installation ou de maintenance.

Ce plastron est destiné à être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa modularité et sa robustesse dans les installations électriques tertiaires.

Un plastron plein pour sécuriser et organiser votre coffret

Le plastron plein permet de fermer les zones non équipées du tableau électrique. Il contribue ainsi à améliorer la sécurité de l’installation en limitant l’accès aux parties internes du coffret tout en conservant une présentation propre et structurée du tableau.

Avec une hauteur de 100 mm correspondant à 2 unités en hauteur (2 HE), il est adapté aux coffrets de 24 modules et permet d’organiser efficacement l’espace dans le tableau électrique.

Fixation rapide avec verrouillage 1/4 de tour

Le plastron est conçu pour être équipé d’un système de verrouillage 1/4 de tour, permettant une fixation rapide sur les montants du coffret. Ce système simplifie l’installation et garantit un maintien fiable du plastron une fois en place.

Le verrouillage 1/4 de tour améliore également la préhension lors de l’ouverture et contribue à une bonne étanchéité du coffret.

Possibilité d’ajouter des charnières pour faciliter l’accès

Le plastron peut être équipé de charnières (référence 0KCP) afin de le rendre ouvrant. Cette solution permet d’accéder plus facilement aux équipements installés dans le coffret lors des opérations de maintenance ou de contrôle.

La conception du plastron prévoit également une mise à la terre automatique. Il est aussi possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant une installation conforme aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 offre une grande modularité et un volume de câblage important. Les coffrets peuvent accueillir de 12 à 36 modules de large et jusqu’à 8 rangées, facilitant le travail des installateurs sur les chantiers tertiaires.

Caractéristiques techniques du plastron métal plein XL³ HP 160 – 24 modules

• Type de produit : plastron métal plein
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 100 mm
• Nombre d’unités en hauteur : 2 HE
• Adapté à la largeur de boîtier : 575 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590808

La qualité Legrand pour les installations électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Ils sont conçus pour offrir une installation simple, modulaire et durable, adaptée aux exigences des installations tertiaires.

En choisissant un plastron d’origine Legrand, vous garantissez la compatibilité avec les coffrets de la gamme et assurez une finition professionnelle et sécurisée de votre tableau électrique.
