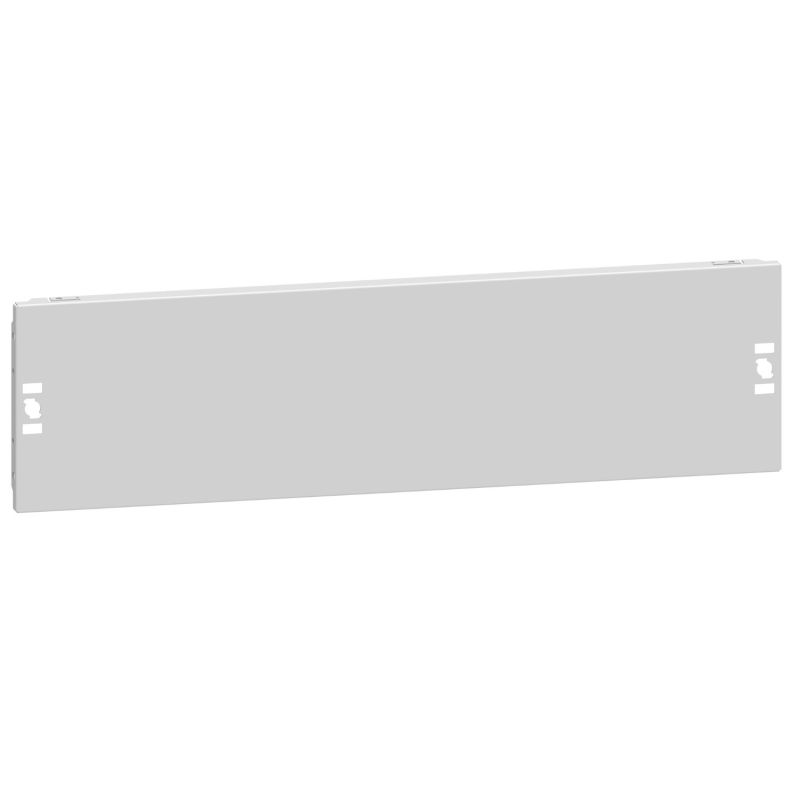

1PF01524 Legrand - Plastron métal plein hauteur 150mm 24 modules - XL³ HP 160

Plastron métal plein Legrand XL³ HP 160 – hauteur 150 mm pour coffret 24 modules

Le plastron métal plein Legrand XL³ HP 160 hauteur 150 mm – 24 modules est un accessoire destiné à compléter les coffrets et armoires électriques XL³ HP 160. Il permet de fermer une zone non équipée du tableau électrique tout en assurant une finition propre et professionnelle de l’installation.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Il est conçu pour une fixation simple et rapide grâce à un système de verrouillage 1/4 de tour, qui facilite le montage et le démontage lors des opérations d’installation ou de maintenance.

Ce plastron est conçu pour être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa modularité, sa robustesse et sa capacité à accueillir de nombreuses configurations d’appareillages modulaires dans les installations électriques tertiaires.

Un plastron plein pour sécuriser et structurer votre tableau électrique

Le plastron plein permet de fermer les zones libres du coffret lorsque celles-ci ne sont pas équipées d’appareillages modulaires. Il contribue à améliorer la sécurité du tableau électrique en limitant l’accès direct aux parties internes et en garantissant une présentation claire et organisée de l’installation.

Avec une hauteur de 150 mm correspondant à 3 unités en hauteur (3 HE), ce plastron est parfaitement adapté aux coffrets 24 modules et permet de structurer l’espace disponible dans le tableau électrique.

Fixation rapide avec verrouillage 1/4 de tour

Le plastron est prévu pour être équipé d’un système de verrouillage 1/4 de tour, permettant une fixation rapide sur les montants du coffret. Ce système simplifie la mise en œuvre sur chantier et garantit un maintien fiable du plastron une fois installé.

Le verrouillage 1/4 de tour facilite également la manipulation lors des interventions et contribue à assurer une bonne préhension ainsi qu’une étanchéité correcte du coffret.

Possibilité d’ajouter des charnières pour faciliter l’accès

Ce plastron peut être équipé de charnières (référence 0KCP), permettant de le transformer en plastron ouvrant. Cette solution est particulièrement pratique pour les installations nécessitant des opérations de maintenance régulières ou un accès rapide aux équipements internes.

Le plastron bénéficie également d’une mise à la terre automatique. Il est aussi possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant la conformité de l’installation aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est particulièrement adaptée aux installations tertiaires et aux infrastructures nécessitant un volume de câblage important. Les coffrets peuvent accueillir de 12 à 36 modules de large et jusqu’à 8 rangées, facilitant le travail des installateurs et des tableautiers.

Caractéristiques techniques du plastron métal plein XL³ HP 160 – 24 modules

• Type de produit : plastron métal plein
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 150 mm
• Nombre d’unités en hauteur : 3 HE
• Adapté à la largeur de boîtier : 575 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972793100

La qualité Legrand pour vos tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Conçus pour simplifier le travail des installateurs, ils offrent une installation fiable, modulaire et durable pour les projets tertiaires.

En choisissant un plastron d’origine Legrand, vous assurez la compatibilité parfaite avec les coffrets de la gamme et garantissez une finition professionnelle et sécurisée de votre tableau électrique.
