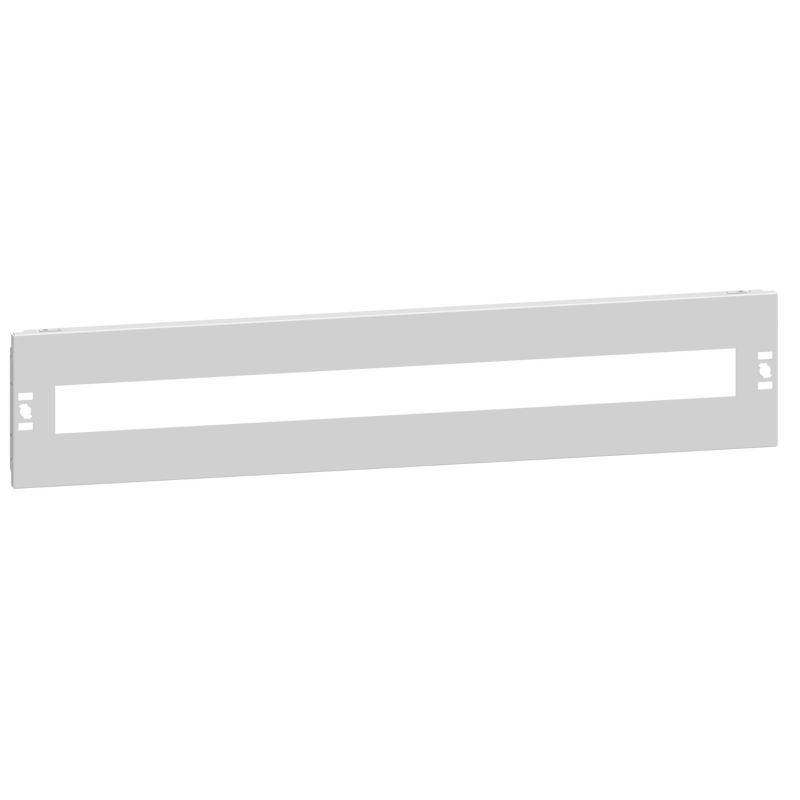

1PF015DIN36 Legrand - Plastron métal pour équipement DIN - hauteur 150mm 36 modules - XL³ HP 160

Plastron métal Legrand XL³ HP 160 pour équipements DIN – hauteur 150 mm (36 modules)

Le plastron métal Legrand XL³ HP 160 hauteur 150 mm – 36 modules est un accessoire conçu pour équiper les coffrets et armoires électriques XL³ HP 160 dans les installations électriques tertiaires. Il permet d’intégrer et de protéger les appareillages modulaires montés sur rail DIN tout en assurant une finition propre et professionnelle du tableau électrique.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron garantit une excellente résistance mécanique et une parfaite intégration dans les coffrets métalliques de la gamme. Il se fixe facilement sur les montants grâce à un système de verrouillage 1/4 de tour, permettant une installation rapide et sécurisée lors de la mise en place du tableau électrique.

Conçu pour les coffrets Legrand XL³ HP 160, ce plastron permet d’organiser efficacement les équipements modulaires et de protéger les appareils installés dans le tableau électrique.

Un plastron adapté aux équipements modulaires DIN

Avec une hauteur de 150 mm et une capacité de 36 modules, ce plastron est conçu pour accueillir les appareils modulaires montés sur rail DIN tels que disjoncteurs, interrupteurs différentiels, contacteurs ou protections électriques.

Il contribue à structurer le tableau électrique en protégeant les équipements et en limitant l’accès direct aux parties actives. Cette configuration permet également d’obtenir une présentation claire et organisée du tableau électrique.

Fixation rapide grâce au verrouillage 1/4 de tour

Le plastron est prévu pour être équipé d’un système de verrouillage 1/4 de tour qui permet une fixation rapide sur les montants du coffret. Ce système facilite l’installation et le démontage lors des opérations de câblage ou de maintenance.

Le verrouillage 1/4 de tour améliore également la préhension et contribue à assurer une bonne étanchéité du coffret une fois le plastron installé.

Possibilité d’ajouter des charnières pour un accès facilité

Ce plastron peut être équipé de charnières (référence 0KCP), permettant de le rendre ouvrant et d’accéder plus facilement aux équipements installés dans le coffret. Cette solution est particulièrement pratique pour les installations nécessitant des interventions régulières ou des opérations de maintenance.

Le plastron bénéficie également d’une mise à la terre automatique. Il est également possible d’effectuer la mise à la terre via un filetage terminé par une cosse Faston, garantissant la conformité de l’installation aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 offre une grande modularité et un volume de câblage important. Les coffrets peuvent accueillir de 12 à 36 modules de large et jusqu’à 8 rangées, facilitant le travail des installateurs et des tableautiers sur les chantiers tertiaires.

Caractéristiques techniques du plastron métal XL³ HP 160 – 36 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 512 mm
• Hauteur : 150 mm
• Nombre d’unités en hauteur : 3 HE
• Capacité : 36 modules
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans

La qualité Legrand pour les tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Conçus pour faciliter le travail des installateurs, ils offrent une installation fiable, modulaire et durable.

En choisissant un plastron d’origine Legrand, vous garantissez la compatibilité avec les coffrets de la gamme et assurez une finition professionnelle et sécurisée de votre tableau électrique.
