1PF020DIN36 Legrand - Plastron métal pour équipement DIN - hauteur 200mm 36 modules - XL³ HP 160

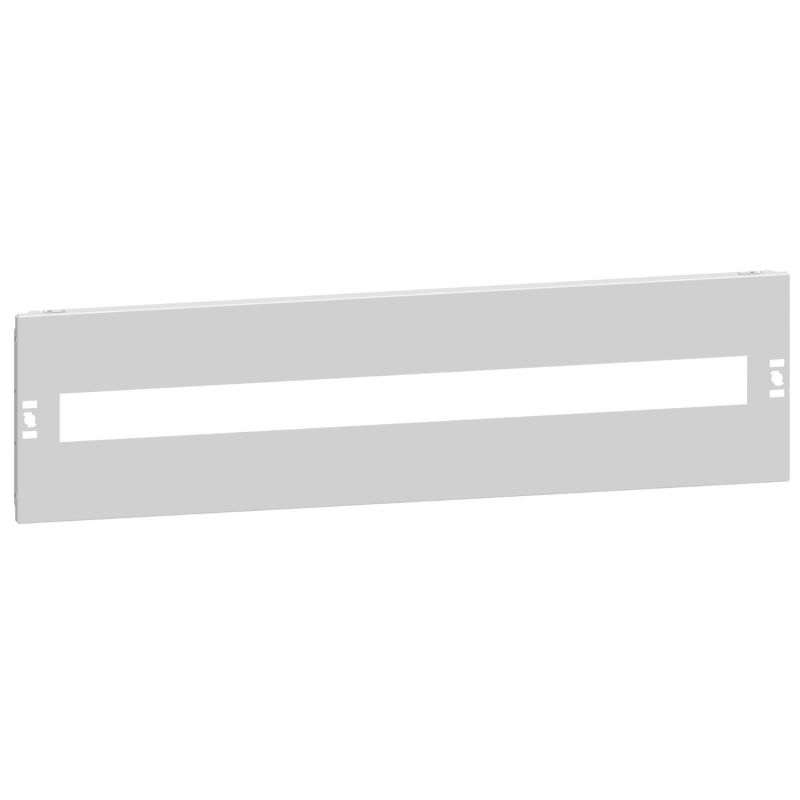

Plastron métal Legrand XL³ HP 160 pour équipements DIN – hauteur 200 mm (36 modules)

Le plastron métal Legrand XL³ HP 160 hauteur 200 mm – 36 modules est un accessoire conçu pour équiper les coffrets et armoires électriques XL³ HP 160. Il permet d’intégrer et de protéger les appareillages modulaires montés sur rail DIN tout en assurant une finition propre et professionnelle du tableau électrique dans les installations tertiaires.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Il se fixe rapidement sur les montants grâce à un système de verrouillage 1/4 de tour, permettant un montage simple et sécurisé lors de la réalisation ou de la maintenance du tableau électrique.

Ce plastron est conçu pour être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa robustesse, sa modularité et sa capacité à accueillir de nombreux équipements dans les installations électriques tertiaires.

Un plastron adapté aux tableaux électriques 36 modules

Avec une hauteur de 200 mm correspondant à 4 unités en hauteur (4 HE), ce plastron permet d’intégrer des équipements modulaires sur 36 modules. Il est idéal pour installer des disjoncteurs, interrupteurs différentiels, contacteurs ou autres appareillages modulaires dans un tableau électrique.

Le plastron contribue également à structurer le coffret et à améliorer la sécurité de l’installation en limitant l’accès direct aux parties actives tout en conservant un accès facile aux équipements pour les opérations de maintenance.

Fixation rapide avec verrouillage 1/4 de tour

Le plastron est conçu pour être équipé d’un système de verrouillage 1/4 de tour, permettant une fixation rapide sur les montants du coffret. Ce système simplifie la mise en œuvre sur chantier et facilite les interventions lors des opérations de câblage ou de maintenance.

Le verrouillage 1/4 de tour améliore également la préhension du plastron et contribue à assurer une bonne étanchéité du coffret une fois l’installation terminée.

Possibilité d’ajouter des charnières pour un accès facilité

Ce plastron peut être équipé de charnières (référence 0KCP), permettant de le rendre ouvrant afin de faciliter l’accès aux appareillages modulaires installés dans le coffret. Cette configuration est particulièrement pratique pour les installations nécessitant des interventions régulières.

Le plastron bénéficie également d’une mise à la terre automatique. Il est aussi possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant une installation conforme aux exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est particulièrement adaptée aux installations électriques tertiaires. Les coffrets offrent un volume de câblage important et peuvent accueillir de 12 à 36 modules de large et jusqu’à 8 rangées, facilitant le travail des installateurs et des tableautiers.

Caractéristiques techniques du plastron métal XL³ HP 160 – 36 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 728 mm
• Hauteur : 200 mm
• Nombre d’unités en hauteur : 4 HE
• Capacité : 36 modules
• Adapté à la largeur de boîtier : 790 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590778

La qualité Legrand pour vos tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Conçus pour simplifier la mise en œuvre et améliorer l’organisation des tableaux électriques, ils offrent une solution fiable et durable pour les installations tertiaires.

En choisissant un plastron d’origine Legrand, vous garantissez la compatibilité avec les coffrets de la gamme et assurez une finition professionnelle et sécurisée de votre tableau électrique.
