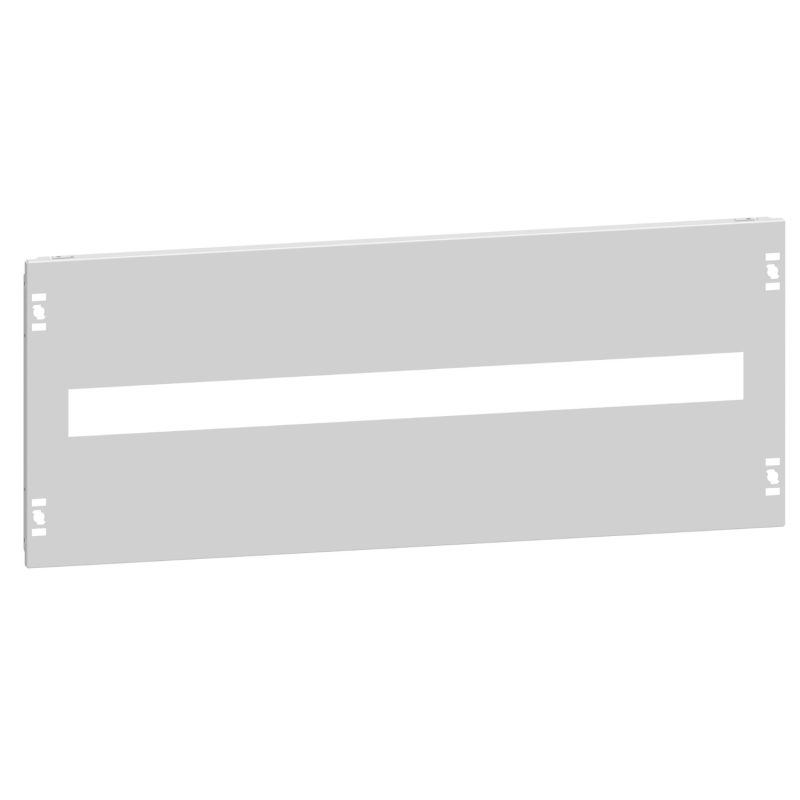

1PF030DIN36 Legrand - Plastron métal pour équipement DIN - hauteur 300mm 36 modules - XL³ HP 160

Plastron métal Legrand XL³ HP 160 pour équipements DIN – hauteur 300 mm (36 modules)

Le plastron métal Legrand XL³ HP 160 hauteur 300 mm – 36 modules est un accessoire conçu pour équiper les coffrets et armoires électriques XL³ HP 160 dans les installations électriques tertiaires. Il permet d’intégrer et de protéger les appareillages modulaires montés sur rail DIN tout en garantissant une finition propre et professionnelle du tableau électrique.

Fabriqué en acier avec revêtement époxy polyester gris RAL 7035, ce plastron offre une excellente résistance mécanique et s’intègre parfaitement dans les coffrets métalliques de la gamme. Il est conçu pour une fixation rapide grâce à un système de verrouillage 1/4 de tour, permettant aux installateurs de monter ou démonter facilement le plastron lors des opérations de câblage ou de maintenance.

Ce plastron est destiné à être installé dans les coffrets Legrand XL³ HP 160, une gamme reconnue pour sa modularité, sa robustesse et son volume de câblage important dans les installations tertiaires.

Un plastron conçu pour les tableaux électriques 36 modules

Avec une hauteur de 300 mm correspondant à 6 unités en hauteur (6 HE), ce plastron permet d’intégrer efficacement des appareillages modulaires sur 36 modules. Il est parfaitement adapté pour l’installation de disjoncteurs, interrupteurs différentiels, contacteurs ou autres équipements modulaires montés sur rail DIN.

Il contribue également à améliorer la sécurité du tableau électrique en limitant l’accès direct aux parties actives tout en conservant un accès simple aux équipements pour les opérations de maintenance ou de vérification.

Fixation rapide avec verrouillage 1/4 de tour

Le plastron est prévu pour être équipé d’un système de verrouillage 1/4 de tour permettant une fixation rapide sur les montants du coffret. Ce système simplifie l’installation sur chantier et garantit un maintien fiable du plastron une fois installé.

Le verrouillage 1/4 de tour facilite également la manipulation lors des interventions et permet d’assurer une bonne préhension ainsi qu’une étanchéité correcte du coffret.

Possibilité d’ajouter des charnières pour faciliter l’accès

Ce plastron peut être équipé de charnières (référence 0KCP), permettant de le transformer en plastron ouvrant. Cette configuration facilite l’accès aux équipements modulaires installés dans le coffret et simplifie les opérations de maintenance.

Le plastron bénéficie également d’une mise à la terre automatique. Il est également possible de réaliser la mise à la terre via un filetage terminé par une cosse Faston, garantissant la conformité de l’installation avec les exigences des installations électriques professionnelles.

Compatible avec les coffrets métalliques XL³ HP 160

Ce plastron est conçu pour les coffrets métalliques XL³ HP 160. Il n’est pas compatible avec les coffrets de distribution en plastique. Il est donc important de vérifier la compatibilité avec votre coffret avant l’installation.

La gamme XL³ HP 160 est particulièrement adaptée aux installations électriques tertiaires. Les coffrets offrent une grande modularité et peuvent accueillir de 12 à 36 modules de large et jusqu’à 8 rangées, facilitant la conception et le câblage des tableaux électriques professionnels.

Caractéristiques techniques du plastron métal XL³ HP 160 – 36 modules

• Type de produit : plastron métal pour équipements DIN
• Compatibilité : coffret XL³ HP 160 métal
• Largeur : 728 mm
• Hauteur : 300 mm
• Nombre d’unités en hauteur : 6 HE
• Capacité : 36 modules
• Adapté à la largeur de boîtier : 790 mm
• Matériau : acier
• Finition : revêtement par poudre (époxy polyester)
• Couleur : gris RAL 7035
• Résistance aux chocs : IK07
• Sans halogène : oui
• Zone d’inscription : non
• Garantie : 2 ans
• EAN : 3414972590792

La qualité Legrand pour vos tableaux électriques tertiaires

Les accessoires de la gamme XL³ HP 160 bénéficient du savoir-faire Legrand en matière de distribution électrique. Conçus pour simplifier la mise en œuvre et améliorer l’organisation des tableaux électriques, ils offrent une solution fiable et durable pour les installations tertiaires.

En choisissant un plastron d’origine Legrand, vous garantissez la compatibilité parfaite avec les coffrets de la gamme et assurez une finition professionnelle et sécurisée de votre tableau électrique.
