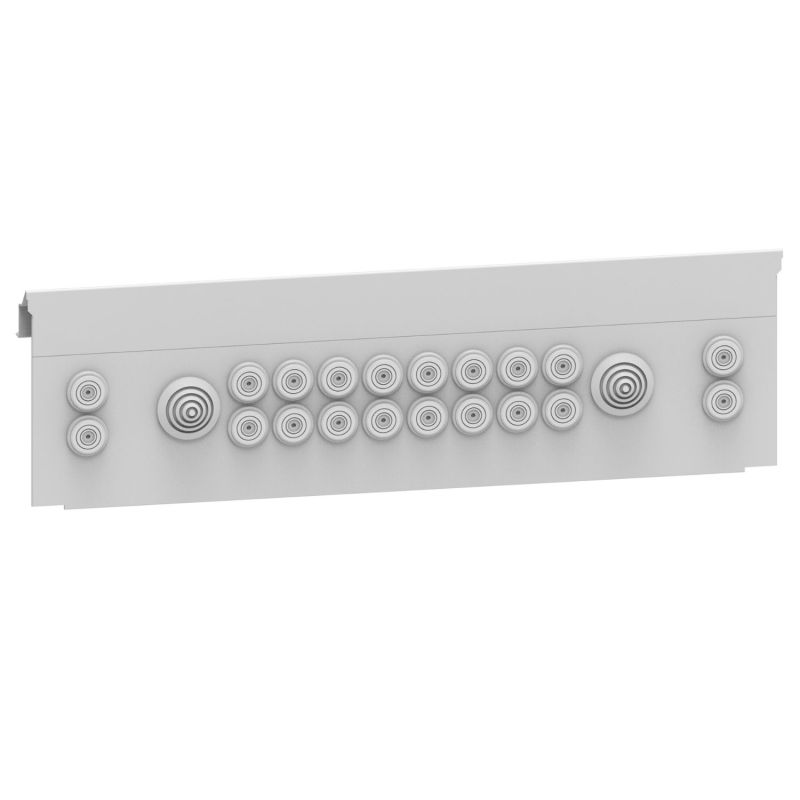

1PPC24CS Legrand - Panneau avec œillets pour coffret de distribution métal 24 modules - XL³ HP 160

Panneau avec œillets Legrand pour coffret métal XL³ HP 160 – 24 modules

Le panneau avec œillets Legrand XL³ HP 160 pour coffret métal 24 modules est un accessoire conçu pour faciliter l’organisation et le passage des câbles dans les coffrets de distribution XL³ HP 160. Équipé de passe-câbles intégrés, il permet de gérer efficacement les arrivées de câbles tout en conservant une installation propre et sécurisée dans le tableau électrique.

Fabriqué en acier avec revêtement par poudre gris RAL 7035, ce panneau assure une excellente robustesse et une parfaite intégration dans les coffrets métalliques de la gamme. Il se monte simplement en remplacement du panneau supérieur ou inférieur du coffret, offrant une solution pratique pour organiser les entrées de câbles selon la configuration du chantier.

Cet accessoire est conçu pour les coffrets Legrand XL³ HP 160, largement utilisés dans les installations électriques tertiaires nécessitant une gestion fiable et structurée des câbles.

Une gestion optimisée des entrées de câbles

Le panneau avec œillets permet de faciliter le passage des câbles vers le tableau électrique tout en assurant leur maintien et leur protection. Les passe-câbles intégrés permettent d’introduire plusieurs circuits tout en conservant une installation propre et bien organisée.

Ce panneau dispose de 14 entrées de câbles permettant d’adapter facilement l’installation aux besoins du chantier :

• 2 entrées de diamètre 4 à 32 mm pour les câbles de plus forte section
• 12 entrées de diamètre 4 à 20 mm pour les circuits secondaires

Cette configuration permet d’organiser efficacement l’arrivée des câbles dans le coffret tout en facilitant le câblage des appareillages modulaires.

Installation flexible en partie haute ou basse du coffret

Le panneau peut être installé en partie haute ou basse du coffret, selon l’arrivée des câbles dans l’installation. Cette flexibilité facilite l’adaptation aux différentes configurations de chantier et permet aux installateurs de gérer facilement les entrées de câbles.

Il s’installe directement à la place du panneau supérieur ou inférieur d’origine, permettant une mise en œuvre simple et rapide lors du montage du coffret.

Compatible avec les coffrets métalliques XL³ HP 160

Ce panneau avec œillets est conçu pour les coffrets de distribution métalliques XL³ HP 160 de 24 modules. Il n’est pas compatible avec les coffrets de distribution en plastique.

La gamme XL³ HP 160 est particulièrement adaptée aux installations électriques tertiaires. Elle propose des coffrets et armoires offrant un volume de câblage important et une grande modularité, permettant de réaliser des tableaux électriques performants et évolutifs.

Caractéristiques techniques du panneau avec œillets XL³ HP 160

• Type de produit : panneau avec passe-câbles
• Compatibilité : coffret XL³ HP 160 métal – 24 modules
• Installation : panneau supérieur ou inférieur
• Nombre d’entrées de câbles : 14
• 2 entrées : Ø 4 à 32 mm
• 12 entrées : Ø 4 à 20 mm
• Largeur : 575 mm
• Hauteur : 25 mm
• Profondeur : 150 mm
• Adapté à la largeur de boîtier : 575 mm
• Adapté à la profondeur de boîtier : 150 mm
• Matériau : acier
• Finition : revêtement par poudre
• Couleur : gris RAL 7035
• Avec entrée de câble : oui
• Avec désaération : non
• Sans halogène : oui
• Garantie : 2 ans
• EAN : 3414972793070

Un accessoire Legrand pour une installation électrique professionnelle

Les accessoires de la gamme XL³ HP 160 sont conçus pour faciliter le travail des installateurs et améliorer l’organisation des tableaux électriques tertiaires. Ils permettent de réaliser des installations robustes, évolutives et parfaitement structurées.

En choisissant un panneau d’origine Legrand, vous assurez la compatibilité avec les coffrets de la gamme XL³ HP et garantissez une installation fiable, durable et professionnelle.
