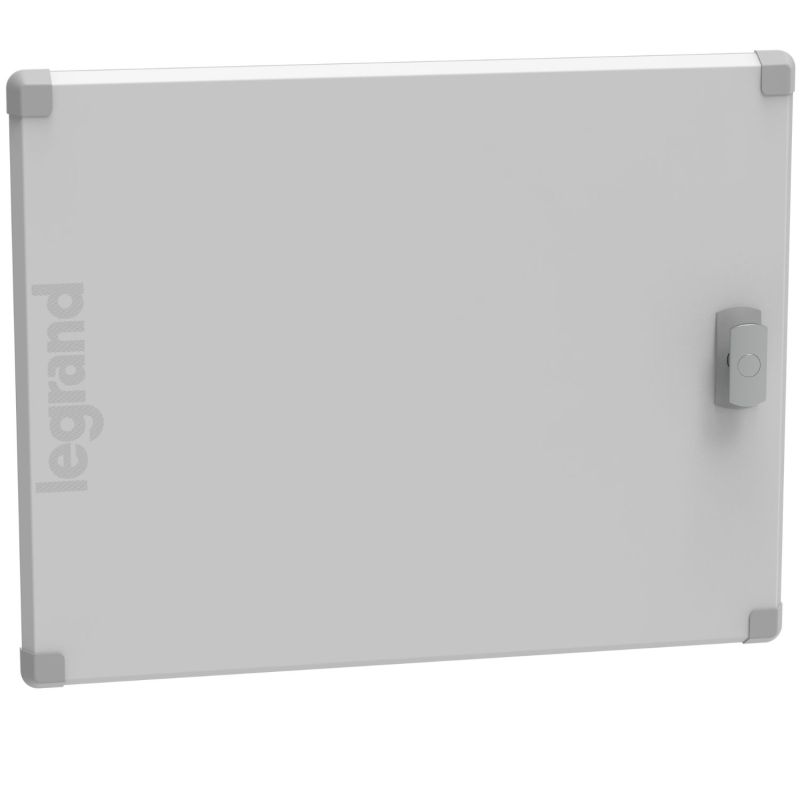

Porte métal plate Legrand XL³ HP 160 pour coffret 3 rangées 24 modules
La porte métal plate Legrand 1PC3R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160 et améliorer la protection des équipements électriques installés dans le tableau. Elle permet de sécuriser l’accès aux appareillages modulaires tout en offrant une finition propre et professionnelle aux installations électriques tertiaires.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, cette porte garantit une excellente robustesse et une grande durabilité dans les environnements professionnels. Elle est fournie avec une poignée 1/4 de tour à monter équipée d’un point de verrouillage permettant un accès rapide au coffret. Pour renforcer la sécurité, la poignée peut être équipée d’un barillet de serrure à commander séparément.
Compatibilité avec les coffrets XL³ HP 160 – 3 rangées 24 modules
Cette porte est spécialement conçue pour les coffrets XL³ HP 160 configurés en 3 rangées de 24 modules (72 modules). Elle s’intègre parfaitement aux coffrets Legrand de la gamme et assure une installation simple et rapide sans modification.
Elle est notamment compatible avec les tableaux électriques suivants :
- 1CO3R24SPL – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
- 1CO3R24S – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe avec les coffrets XL³ HP 160, la porte garantit une intégration parfaite dans les installations électriques tertiaires, les locaux techniques ou les armoires de distribution.
Une protection renforcée pour votre tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la protection globale du tableau électrique. Elle limite l’accès aux appareillages électriques et protège les modules contre les manipulations accidentelles ou les chocs.
Cette porte contribue également à améliorer l’esthétique et la finition de l’installation, ce qui est particulièrement important dans les environnements professionnels ou les bâtiments recevant du public.
Lorsque la porte est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration offre une meilleure protection contre les projections d’eau et les corps solides.
Installation simple et adaptable sur chantier
La porte Legrand XL³ HP 160 a été conçue pour faciliter le travail des installateurs. Son système de fixation permet une mise en place rapide sur les coffrets compatibles.
Elle bénéficie d’un montage réversible, permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes du local technique ou de l’environnement du coffret.
Pour garantir une installation conforme, la distance maximale entre la porte et le plastron doit être de 38 mm.
La qualité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent une solution robuste, modulaire et performante adaptée aux besoins des installateurs et des tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Disponibles en versions métal, plastique isolant ou encastrées, les coffrets XL³ HP répondent aux exigences des installations électriques dans le tertiaire de proximité, les bâtiments professionnels et les installations techniques.
Caractéristiques techniques de la porte Legrand 1PC3R24
- Référence : 1PC3R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 3 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 600 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
