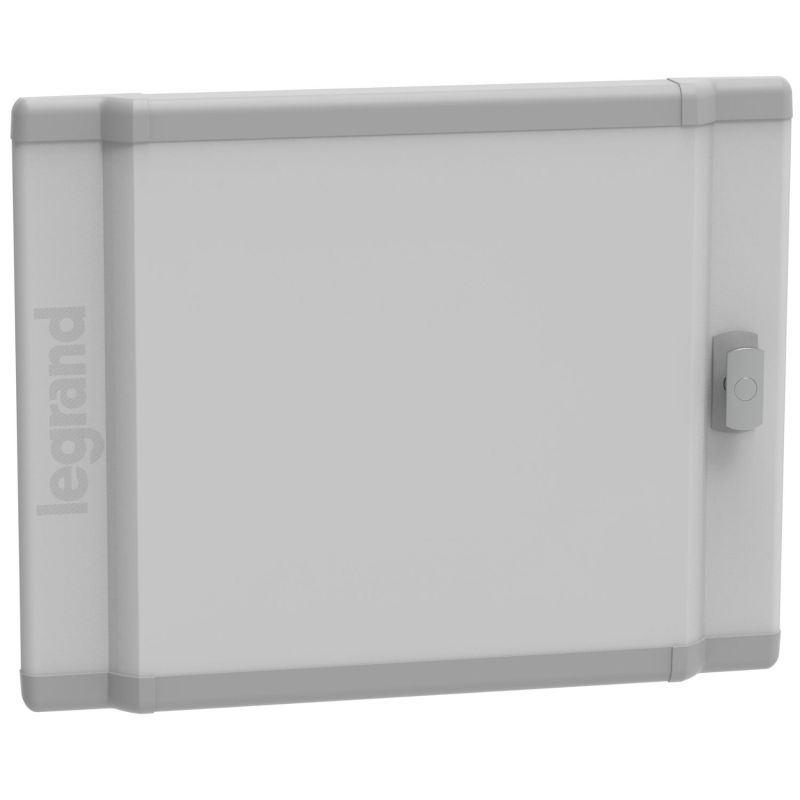

Porte métal galbée Legrand XL³ HP 160 pour coffret 3 rangées 24 modules
La porte métal galbée Legrand référence 1PD3R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160. Elle permet de sécuriser les appareillages électriques installés dans le tableau tout en offrant un volume supplémentaire à l’avant du coffret grâce à sa conception galbée.
Adaptée aux coffrets tertiaires 3 rangées de 24 modules (72 modules), cette porte assure une protection efficace du tableau électrique tout en apportant une finition propre et professionnelle à l’installation. Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, elle offre une excellente résistance aux chocs et une grande durabilité dans les environnements techniques.
La porte est fournie avec une poignée 1/4 de tour à monter disposant d’un point de verrouillage permettant un accès rapide au coffret. Pour renforcer la sécurité de l’installation, cette poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 3 rangées 24 modules
La porte galbée 1PD3R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 3 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation simple et rapide sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO3R24SPL – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
- 1CO3R24S– Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe avec la gamme XL³ HP 160, la porte s’intègre parfaitement au coffret et garantit une installation homogène et conforme aux standards Legrand.
Une porte galbée pour intégrer les auxiliaires de signalisation
La conception galbée de cette porte offre un espace supplémentaire à l’avant du coffret. Cette configuration permet notamment l’intégration des auxiliaires de signalisation de la gamme Osmoz, très utilisés dans les installations tertiaires pour signaler l’état du tableau ou des circuits.
Grâce à ce volume supplémentaire, la distance maximale entre la porte et le plastron peut atteindre 57 mm, facilitant l’intégration d’accessoires ou d’équipements installés en façade du coffret.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer l’esthétique de l’installation et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43, renforçant la protection contre les projections d’eau et l’intrusion de corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Elle bénéficie d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir modularité, robustesse et facilité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 propose notamment :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux besoins des installations électriques tertiaires et des bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PD3R24
- Référence : 1PD3R24
- Marque : Legrand
- Type : porte galbée pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 3 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 600 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
