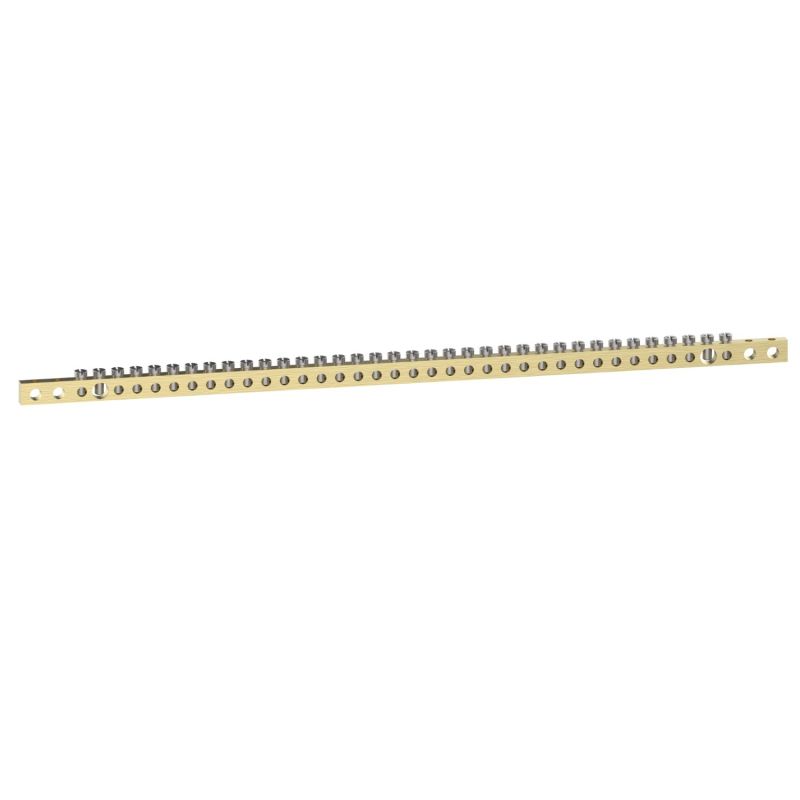

1BPE24 Legrand - Barreau laiton 24 modules - XL³ HP 160

Barreau laiton Legrand 24 modules pour coffret XL³ HP 160

Le barreau laiton Legrand 1BPE24 – 24 modules est un accessoire de distribution conçu pour assurer le raccordement des conducteurs de protection (terre) dans les coffrets et armoires électriques de la gamme XL³ HP 160. Il permet de centraliser les connexions de terre dans le tableau électrique afin d’assurer une installation claire, fiable et conforme aux exigences des installations électriques professionnelles.

Fabriqué en laiton, ce barreau offre une excellente conductivité électrique ainsi qu’une grande résistance dans le temps. Il est équipé de 36 points de raccordement pour conducteurs de 1,5 à 10 mm² ainsi que de 2 points pour conducteurs de 35 mm², permettant d’accueillir un grand nombre de circuits de protection dans un tableau électrique tertiaire.

Compatible avec les coffrets et armoires Legrand XL³ HP 160, ce barreau se monte directement sur les supports des montants fonctionnels. Il peut être installé en position haute ou basse selon l’organisation du tableau et le cheminement des conducteurs dans l’installation.

Une distribution efficace des conducteurs de protection

Le barreau de terre constitue un élément essentiel dans un tableau électrique. Il permet de regrouper tous les conducteurs de protection et d’assurer leur continuité électrique vers la prise de terre de l’installation.

Grâce à ses nombreux points de connexion, ce barreau permet de raccorder facilement les circuits de protection provenant des différents équipements du tableau électrique tout en conservant une organisation claire du câblage.

Capacité de raccordement adaptée aux installations tertiaires

Le barreau Legrand 1BPE24 dispose de plusieurs points de raccordement afin de s’adapter aux installations électriques nécessitant un grand nombre de circuits :

• 36 trous pour conducteurs de 1,5 à 10 mm²
• 2 trous pour conducteurs de 35 mm²

Cette configuration permet de raccorder aussi bien les circuits standards que les conducteurs de protection de plus forte section utilisés dans les installations tertiaires ou techniques.

Installation simple dans les coffrets XL³ HP 160

Le barreau se fixe directement sur les supports des montants fonctionnels présents dans les coffrets de la gamme XL³ HP 160. Ce système de montage facilite la mise en œuvre et garantit une installation stable et durable.

Selon la configuration du tableau électrique et le cheminement des câbles, le barreau peut être installé par le haut ou par le bas du coffret, offrant une grande flexibilité lors du câblage.

Compatible avec les coffrets et armoires XL³ HP 160

Cet accessoire est conçu pour les coffrets et armoires électriques Legrand XL³ HP 160. Cette gamme est reconnue pour sa modularité, sa robustesse et son volume de câblage important dans les installations électriques tertiaires.

Les coffrets XL³ HP 160 permettent de concevoir des tableaux électriques évolutifs capables d’accueillir un grand nombre d’appareillages modulaires tout en offrant une organisation optimale du câblage.

Caractéristiques techniques du barreau laiton Legrand 1BPE24

• Type de produit : barreau de terre / conducteur de protection
• Compatibilité : coffrets XL³ HP 160
• Nombre de points de raccordement : 36 (1,5 à 10 mm²)
• Raccordement forte section : 2 trous pour 35 mm²
• Adapté à la largeur de boîtier : 575 mm
• Largeur : 416 mm
• Hauteur : 12 mm
• Profondeur : 6,5 mm
• Matériau : métal (laiton)
• Couleur : laiton
• Sans halogène : oui
• Garantie : 2 ans
• EAN : 3414972590174

La qualité Legrand pour des tableaux électriques fiables

Les accessoires de la gamme XL³ HP sont conçus pour faciliter la conception et la mise en œuvre des tableaux électriques professionnels. Ils offrent robustesse, modularité et fiabilité pour les installations tertiaires et techniques.

En choisissant un barreau de terre d’origine Legrand, vous assurez la compatibilité avec les coffrets XL³ HP 160 et garantissez une distribution fiable des conducteurs de protection dans votre tableau électrique.
