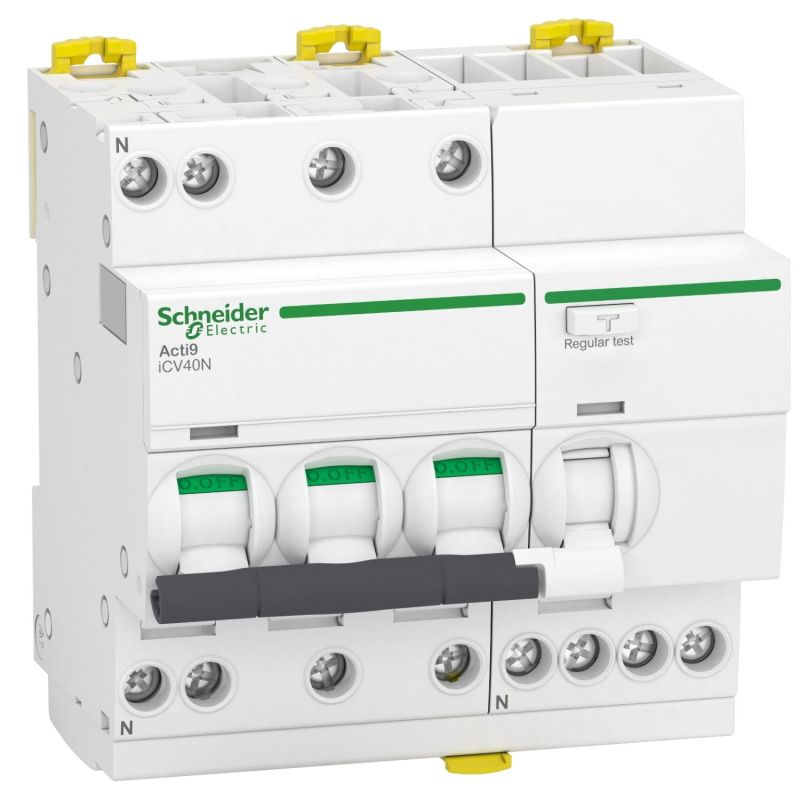

A9DF3716 Schneider - Disjoncteur différentiel tétrapolaire 3P+N - 16A - 30mA - Courbe C - Type A-Si - 6kA - Acti9 IC40

Disjoncteur différentiel Schneider Electric IC40 16A 30mA type A-Si - Réf A9DF3716

Le disjoncteur différentiel Schneider Electric IC40 16A 30mA (référence A9DF3716) est un appareil modulaire tétrapolaire 3P+N de la gamme Acti9. Il réunit en un seul bloc la protection magnétothermique (surcharges et courts-circuits) et la protection différentielle (30mA type A-Si), offrant ainsi une solution complète et compacte pour sécuriser vos circuits électriques.

Caractéristiques techniques du IC40 A9DF3716

Les spécifications détaillées de ce disjoncteur différentiel sont les suivantes :

• Référence fabricant : A9DF3716
• Gamme : Schneider Electric Acti9
• Famille : IC40
• Calibre (courant nominal) : 16A
• Polarité : 3P+N (tétrapolaire 3P+N)
• Sensibilité différentielle : 30mA
• Type de différentiel : type A-Si
• Courbe de déclenchement : Courbe C
• Pouvoir de coupure : 6kA
• Fixation : rail DIN 35 mm

Protection différentielle type A-Si : à quoi ça sert ?

La protection différentielle 30mA assure la sécurité des personnes contre les risques d'électrocution. Elle détecte les fuites de courant (défauts d'isolement) et coupe automatiquement l'alimentation du circuit lorsque le courant de fuite dépasse 30mA.

Spécificités du type A-Si

Le type A-Si (sélectif immunisé) détecte les courants de défaut alternatifs, continus pulsés et continus lisses. La technologie "Si" apporte une immunité renforcée aux déclenchements intempestifs causés par les perturbations haute fréquence des appareils électroniques modernes (variateurs de vitesse, onduleurs, bornes de recharge véhicule électrique, etc.).

Ce type de protection est particulièrement recommandé pour les circuits alimentant des équipements électroniques sensibles : plaques de cuisson à induction, lave-linge, sèche-linge, bornes de recharge VE, pompes à chaleur.

L'avantage du format combiné 2-en-1

En intégrant la protection magnétothermique et la protection différentielle dans un seul appareil, le disjoncteur différentiel IC40 A9DF3716 permet un gain de place significatif dans le tableau électrique. Il simplifie également le câblage et réduit le nombre de connexions, contribuant ainsi à une installation plus fiable et plus rapide.

Installation et raccordement

Montage

Cet appareil se fixe par clipsage sur rail DIN 35 mm. Son format compact s'intègre facilement dans les tableaux électriques résidentiels et tertiaires.

Raccordement et mise en service

Le raccordement s'effectue par bornes à vis. Après installation, il est impératif de vérifier le bon fonctionnement de la protection différentielle en appuyant sur le bouton test (marqué « T ») présent en façade de l'appareil. Ce test doit être effectué régulièrement (recommandation : tous les mois).

Normes et conformité

Le disjoncteur différentiel IC40 A9DF3716 est conforme aux normes CEI/EN 61009 (disjoncteurs différentiels) et NF C 15-100 (installations électriques basse tension). Il répond aux exigences réglementaires françaises en matière de protection des personnes et des biens. Marquage CE.
