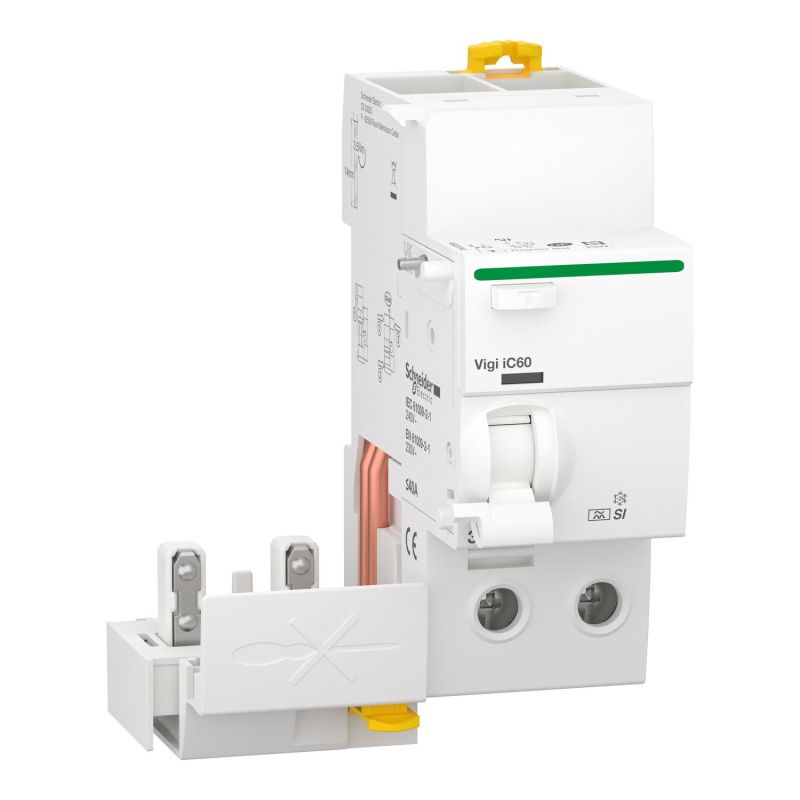

A9Q31340 Schneider - Bloc différentiel 3P 25A 30mA Type A Si 230-240/400-415V Acti9 Vigi iC60

Bloc différentiel Schneider Vigi IC60 40A 30mA type A-Si - Réf A9Q31340

Le bloc différentiel Schneider Electric Vigi IC60 40A 30mA (référence A9Q31340) est un module additionnel tripolaire de la gamme Acti9. Il s'associe directement à un disjoncteur Schneider compatible pour lui ajouter la fonction de protection différentielle 30mA type A-Si, transformant ainsi un simple disjoncteur en disjoncteur différentiel.

Caractéristiques techniques du Vigi IC60 A9Q31340

• Référence fabricant : A9Q31340
• Gamme : Schneider Electric Acti9
• Famille : Vigi IC60
• Calibre maximal : 40A
• Polarité : 3P (tripolaire)
• Sensibilité différentielle : 30mA
• Type de différentiel : type A-Si
• Fixation : rail DIN 35 mm

Principe de fonctionnement du bloc Vigi

Le bloc différentiel Vigi IC60 se raccorde directement en aval d'un disjoncteur Acti9 compatible. Il surveille en permanence le courant de fuite du circuit protégé. Si ce courant dépasse le seuil de 30mA, le bloc Vigi commande l'ouverture du disjoncteur associé, coupant ainsi l'alimentation du circuit défaillant.

Flexibilité d'installation

Ce système modulaire offre une grande souplesse : vous pouvez ajouter la protection différentielle uniquement sur les circuits qui le nécessitent, sans remplacer le disjoncteur existant. Le calibre de 40A assure la compatibilité avec les disjoncteurs de calibre inférieur ou égal de la gamme IC60.

Protection différentielle type A-Si

Le type A-Si offre une immunité renforcée aux déclenchements intempestifs tout en détectant les courants de défaut alternatifs, continus pulsés et continus lisses. Cette technologie est recommandée pour les circuits alimentant des équipements électroniques modernes.

La sensibilité de 30mA assure la protection des personnes contre les contacts indirects et est conforme à la norme NF C 15-100 pour la protection des circuits domestiques.

Installation du bloc différentiel Vigi IC60

Montage

Le bloc Vigi IC60 se monte sur rail DIN 35 mm, directement accolé au disjoncteur qu'il protège. La liaison mécanique et électrique avec le disjoncteur associé est simple et ne nécessite pas de câblage supplémentaire entre les deux appareils.

Bouton test

Un bouton test en façade permet de vérifier le bon fonctionnement de la protection différentielle. Il est recommandé de l'actionner au moins une fois par mois pour s'assurer que le dispositif se déclenche correctement.

Normes et conformité

Le bloc différentiel Vigi IC60 A9Q31340 est conforme à la norme CEI/EN 61009 et répond aux exigences de la NF C 15-100 pour les installations électriques basse tension en France. Marquage CE, qualité Schneider Electric.
