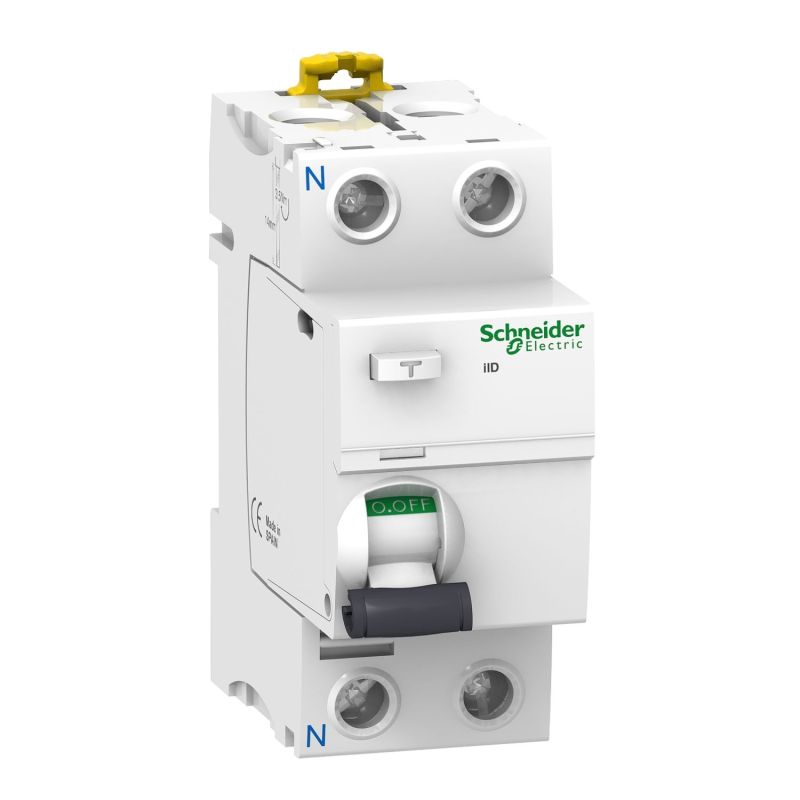

A9R24240 Schneider - Interrupteur différentiel bipolaire 2P 40A 300mA - Type A - Acti9 iID

Interrupteur différentiel Schneider Electric IID 40A 300mA type A - Réf A9R24240

L'interrupteur différentiel Schneider Electric IID 40A 300mA (référence A9R24240) est un appareil modulaire bipolaire 1P+N de la gamme Acti9. Placé en tête de rangée dans le tableau électrique, il protège les personnes contre les risques d'électrocution en détectant les fuites de courant sur l'ensemble des circuits en aval.

Caractéristiques techniques de l'interrupteur différentiel IID A9R24240

• Référence fabricant : A9R24240
• Gamme : Schneider Electric Acti9
• Famille : IID
• Calibre (courant assigné) : 40A
• Polarité : 1P+N (bipolaire 1P+N)
• Sensibilité différentielle : 300mA
• Type de différentiel : type A
• Fixation : rail DIN 35 mm
• Bouton test : intégré en façade

Rôle de l'interrupteur différentiel dans le tableau électrique

L'interrupteur différentiel se place en tête de rangée et protège l'ensemble des disjoncteurs situés en aval sur cette même rangée. Son calibre de 40A détermine le courant maximal qu'il peut laisser passer en permanence. Il est donc essentiel de dimensionner correctement cet appareil en fonction de la somme des courants des circuits protégés.

Différence avec un disjoncteur différentiel

Contrairement au disjoncteur différentiel, l'interrupteur différentiel ne protège pas contre les surcharges et les courts-circuits. Il assure uniquement la protection différentielle (fuites de courant). C'est pourquoi chaque circuit en aval doit être protégé individuellement par un disjoncteur adapté.

Protection type A - Sensibilité 300mA

Type de différentiel type A

Le type A détecte les courants de défaut alternatifs et continus pulsés. Il est obligatoire sur certaines rangées du tableau électrique selon la norme NF C 15-100, notamment celles protégeant des circuits avec des appareils susceptibles de générer des courants de fuite à composante continue (plaques de cuisson, lave-linge, etc.).

Sensibilité 300mA

La sensibilité de 300mA est adaptée à la protection des départs principaux et permet d'assurer la sélectivité avec les dispositifs différentiels 30mA situés en aval. En cas de défaut sur un circuit aval protégé à 30mA, seul le dispositif aval déclenche, préservant la continuité de service des autres circuits.

Installation et mise en service

Positionnement dans le tableau

L'interrupteur différentiel IID A9R24240 se monte sur rail DIN 35 mm en tête de rangée. Il alimente ensuite les disjoncteurs de la rangée via un peigne de raccordement horizontal Acti9.

Vérification du bon fonctionnement

Après installation, et régulièrement par la suite (au moins une fois par mois), il est indispensable d'appuyer sur le bouton test (marqué « T ») en façade de l'appareil. Ce test simule un défaut de fuite et doit provoquer le déclenchement immédiat de l'interrupteur différentiel. Si l'appareil ne déclenche pas, il doit être remplacé sans délai.

Conformité et normes

L'interrupteur différentiel IID A9R24240 est conforme à la norme CEI/EN 61008 (interrupteurs différentiels) et aux prescriptions de la NF C 15-100. Il est marqué CE et bénéficie de la garantie qualité Schneider Electric.
