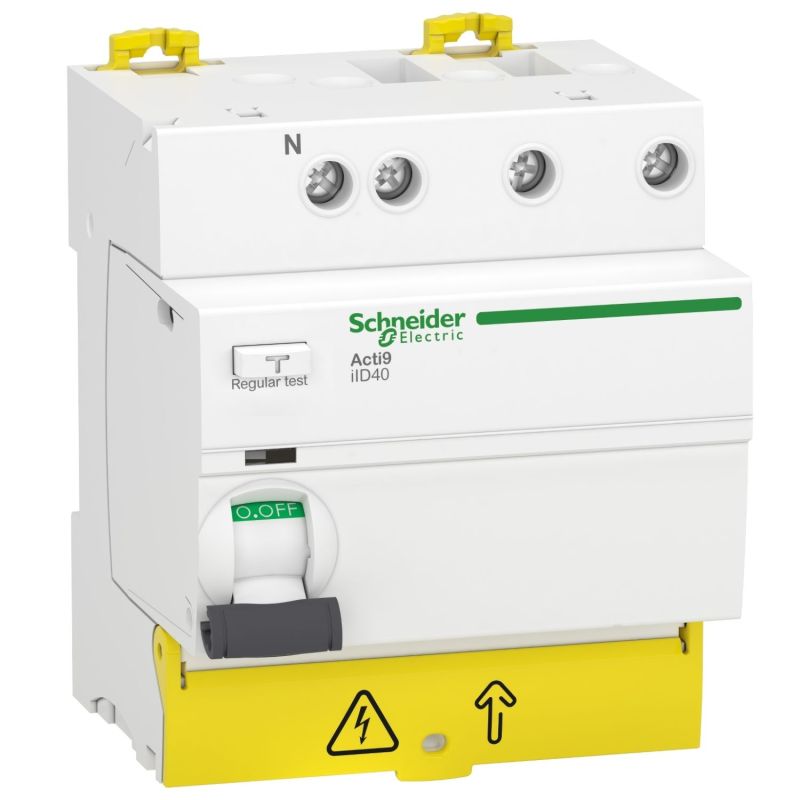

A9R83763 Schneider - Interrupteur différentiel tétrapolaire 3P+N 63A 30mA - Type A-Si - Acti9 iID

Interrupteur différentiel Schneider Electric IID 63A 30mA type A-Si - Réf A9R83763

L'interrupteur différentiel Schneider Electric IID 63A 30mA (référence A9R83763) est un appareil modulaire tétrapolaire 3P+N de la gamme Acti9. Placé en tête de rangée dans le tableau électrique, il protège les personnes contre les risques d'électrocution en détectant les fuites de courant sur l'ensemble des circuits en aval.

Caractéristiques techniques de l'interrupteur différentiel IID A9R83763

• Référence fabricant : A9R83763
• Gamme : Schneider Electric Acti9
• Famille : IID
• Calibre (courant assigné) : 63A
• Polarité : 3P+N (tétrapolaire 3P+N)
• Sensibilité différentielle : 30mA
• Type de différentiel : type A-Si
• Fixation : rail DIN 35 mm
• Bouton test : intégré en façade

Rôle de l'interrupteur différentiel dans le tableau électrique

L'interrupteur différentiel se place en tête de rangée et protège l'ensemble des disjoncteurs situés en aval sur cette même rangée. Son calibre de 63A détermine le courant maximal qu'il peut laisser passer en permanence. Il est donc essentiel de dimensionner correctement cet appareil en fonction de la somme des courants des circuits protégés.

Différence avec un disjoncteur différentiel

Contrairement au disjoncteur différentiel, l'interrupteur différentiel ne protège pas contre les surcharges et les courts-circuits. Il assure uniquement la protection différentielle (fuites de courant). C'est pourquoi chaque circuit en aval doit être protégé individuellement par un disjoncteur adapté.

Protection type A-Si - Sensibilité 30mA

Type de différentiel type A-Si

Le type A-Si combine la détection des courants de défaut alternatifs et continus pulsés avec une immunité renforcée (technologie Si). Cette immunisation réduit considérablement les risques de déclenchements intempestifs liés aux perturbations harmoniques des appareils électroniques modernes, garantissant ainsi une continuité de service optimale.

Sensibilité 30mA

La haute sensibilité de 30mA assure la protection des personnes contre les contacts indirects (électrocution). C'est le seuil imposé par la norme NF C 15-100 pour la protection des circuits terminaux dans les locaux d'habitation.

Installation et mise en service

Positionnement dans le tableau

L'interrupteur différentiel IID A9R83763 se monte sur rail DIN 35 mm en tête de rangée. Il alimente ensuite les disjoncteurs de la rangée via un peigne de raccordement horizontal Acti9.

Vérification du bon fonctionnement

Après installation, et régulièrement par la suite (au moins une fois par mois), il est indispensable d'appuyer sur le bouton test (marqué « T ») en façade de l'appareil. Ce test simule un défaut de fuite et doit provoquer le déclenchement immédiat de l'interrupteur différentiel. Si l'appareil ne déclenche pas, il doit être remplacé sans délai.

Conformité et normes

L'interrupteur différentiel IID A9R83763 est conforme à la norme CEI/EN 61008 (interrupteurs différentiels) et aux prescriptions de la NF C 15-100. Il est marqué CE et bénéficie de la garantie qualité Schneider Electric.
