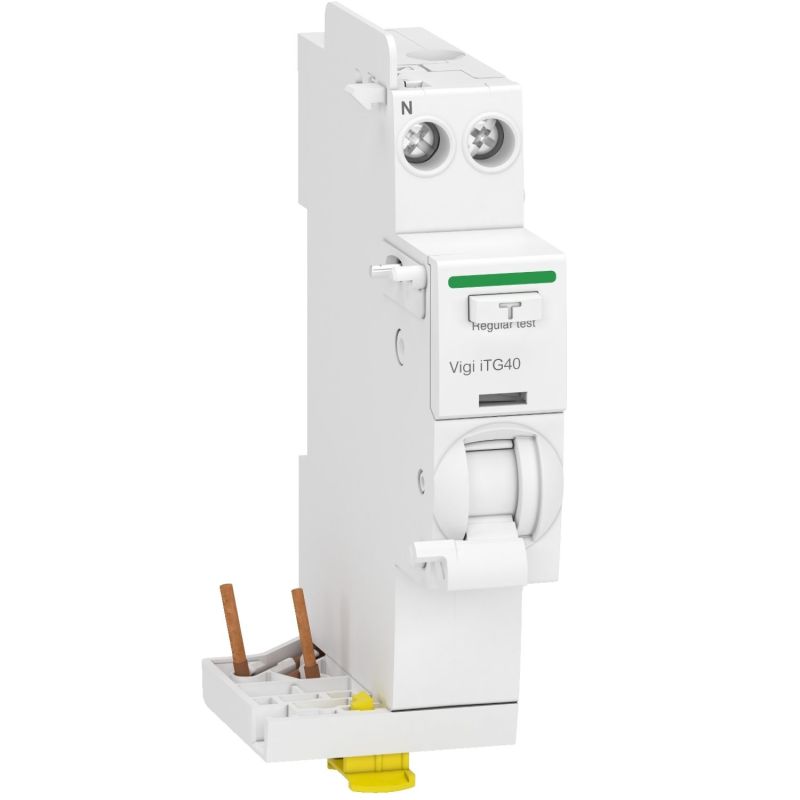

A9Y14640 Schneider - Bloc différentiel tête de groupe 2P 40A 30mA - Type A-Si - 230-240/400-415V Acti9 Vigi ITG40

Bloc différentiel tête de groupe Schneider Vigi ITG40 40A 30mA type A-Si - Réf A9Y14640

Le bloc différentiel tête de groupe Schneider Electric Vigi ITG40 40A 30mA (référence A9Y14640) est un module bipolaire 1P+N de la gamme Acti9. Positionné en tête de groupe dans le tableau électrique, il ajoute la protection différentielle 30mA type A-Si à l'ensemble des disjoncteurs situés en aval, protégeant ainsi plusieurs circuits simultanément.

Caractéristiques techniques du Vigi ITG40 A9Y14640

• Référence fabricant : A9Y14640
• Gamme : Schneider Electric Acti9
• Famille : Vigi ITG40
• Calibre maximal : 40A
• Polarité : 1P+N (bipolaire 1P+N)
• Sensibilité différentielle : 30mA
• Type de différentiel : type A-Si
• Fixation : rail DIN 35 mm

Principe de la protection tête de groupe

Le bloc différentiel tête de groupe se place en amont d'un groupe de disjoncteurs dans le tableau électrique. Il surveille le courant de fuite global de l'ensemble des circuits en aval. Dès que la somme des courants de fuite dépasse le seuil de 30mA, le bloc Vigi coupe automatiquement l'alimentation de tout le groupe.

Quand utiliser un bloc tête de groupe ?

Cette configuration est idéale lorsque vous souhaitez protéger plusieurs départs avec un seul appareil différentiel. C'est une solution économique et compacte, particulièrement adaptée aux tableaux divisionnaires et aux extensions d'installations existantes. Le calibre de 40A du Vigi ITG40 permet de couvrir des groupes de circuits dont la somme des courants ne dépasse pas cette valeur.

Protection différentielle type A-Si

Le type A-Si offre une immunité renforcée aux déclenchements intempestifs tout en détectant les courants de défaut alternatifs, continus pulsés et continus lisses. Cette technologie est recommandée pour les circuits alimentant des équipements électroniques modernes.

La sensibilité de 30mA assure la protection des personnes contre les contacts indirects et est conforme à la norme NF C 15-100 pour la protection des circuits domestiques.

Installation du bloc différentiel Vigi ITG40

Montage

Le bloc Vigi ITG40 se monte sur rail DIN 35 mm, directement accolé au disjoncteur qu'il protège. La liaison mécanique et électrique avec le disjoncteur associé est simple et ne nécessite pas de câblage supplémentaire entre les deux appareils.

Bouton test

Un bouton test en façade permet de vérifier le bon fonctionnement de la protection différentielle. Il est recommandé de l'actionner au moins une fois par mois pour s'assurer que le dispositif se déclenche correctement.

Normes et conformité

Le bloc différentiel Vigi ITG40 A9Y14640 est conforme à la norme CEI/EN 61009 et répond aux exigences de la NF C 15-100 pour les installations électriques basse tension en France. Marquage CE, qualité Schneider Electric.
